29层商住楼给排水施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅建筑
  • 建筑层数:高层建筑
  • 建筑高度:89.1m
  • 地上楼层:29层
  • 地下楼层:1层
  • 设计阶段:施工图设计
  • 供水方式:市政供水,变频供水设备,其他供水方式
  • 供水分区:更多
  • 污废水排水体制:合流
  • 设计内容:给水系统,污水排水系统,消火栓系统,喷淋系统
  • 设置场所火灾危险等级:中危险级Ⅱ级
  • 参考图纸:20张以下
  • 设计年代:近代

附件详情

  • 给排水设计施工说明
  • 资料目录 图例 材料表
  • 给水原理图 给水 节点详图 厨卫详图
  • 排水原理图
  • 消火栓喷洒原理图
  • 水箱间平剖面图 集水坑详图 卫生间排水 节点图
  • 地下室喷淋平面图
  • 一层给排水平面图
  • 屋顶给排水平面图
  • ......

附件详情

该项目为河南平顶山某商住小区,建筑高度89.1m。地下1层,地上29层,一二层为商业用房 三~二十九层为住宅。消防按一类公共建筑设计。
生活给水竖向分四个区,1~2层为低区,由市政管网供给,3~23层为中区由泵房加压,减压阀减压供水,24~顶层为高区由泵房直接加压供给。
该资料包括建筑室内给排水及消防给水设计。

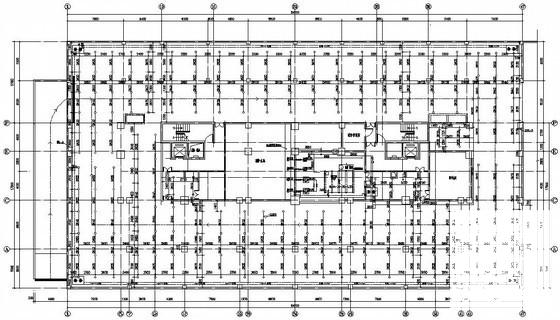

地下室喷淋平面图

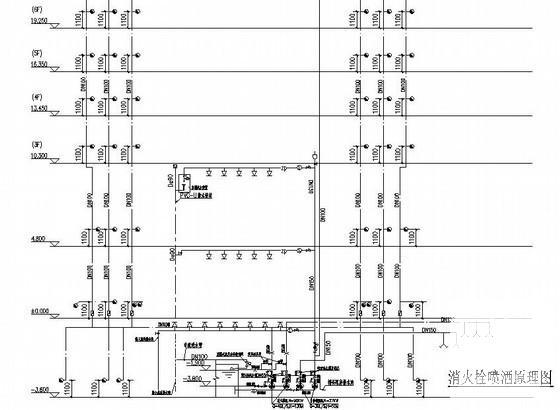

消火栓喷洒原理图

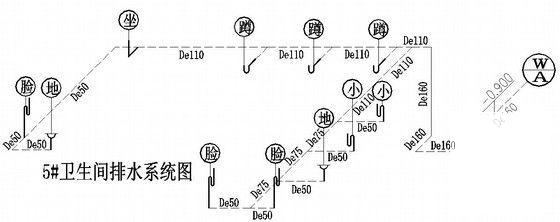

卫生间排水系统图

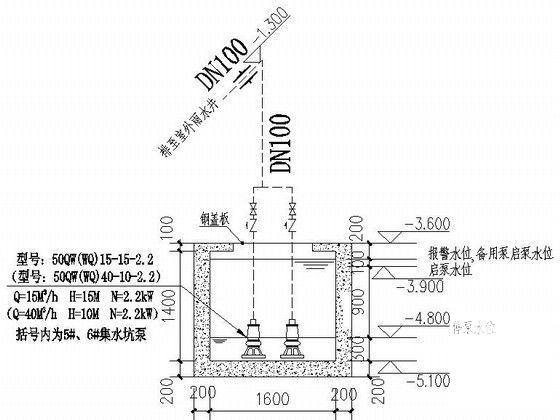

积水坑详图

卫生间详图
