12+20+12m钢筋混凝土现浇连续箱梁桥施工CAD图纸27张

  • 位置:山东
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:49.06m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

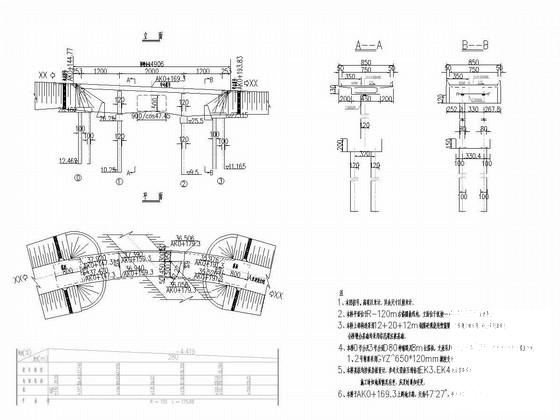

  • 桥型布置图
  • 墩台基桩坐标表
  • 箱梁一般构造图
  • 箱梁顶底板钢筋图3
  • 箱梁腹板钢筋布置图3
  • 箱梁中横梁钢筋布置图
  • 箱梁端横梁钢筋布置图
  • 箱梁托梁钢筋布置图
  • 支座安装示意图
  • 箱梁梁底支座调平块钢筋布置图
  • 桥台一般构造图
  • 桥台耳背墙、牛腿钢筋布置图
  • 台帽钢筋布置图
  • 桥台肋板钢筋布置图2
  • 桥台承台钢筋构造图
  • 桥台桩基钢筋布置图
  • 桥墩一般构造图
  • 桥墩墩柱钢筋布置图
  • 桥墩承台钢筋布置图
  • 桥墩基桩钢筋布置图
  • 搭板一般构造图
  • 锥坡一般构造图

附件详情

图纸为国内知名大院设计。桥梁全长49.06米。本桥平面位于R-120m右偏圆曲线内,立面位于纵坡-4.4190%直坡段上。本桥上部构造采用12+20+12m钢筋砼现浇连续箱梁;下桥墩为独柱墩,桥台采用肋板台。全桥墩台基础均采用钻孔灌注桩基础(桩径8mm、10mm、16mm、25mm)。本桥0号台及3号台设D80伸缩缝及8m长搭板,支座采用GYZF4^350×88mm橡胶支座;1、2号墩顶采用GYZ^650×120mm橡胶支座。本桥基桩均按嵌岩桩设计。本桥上跨地方路,交角47°27',桥下净空5.0m。
箱梁采用满堂支架分段现浇。每个箱室每3m左右在底板及两腹板上部各设一个^8cm的通气孔,使空气能形成对流。本联桥位于R-120右偏圆曲线段内,箱梁按曲线布置,图中A-A断面数字为测设线处理论值,箱梁采用C40混凝土,数量为218.1m……共计27张,设计于

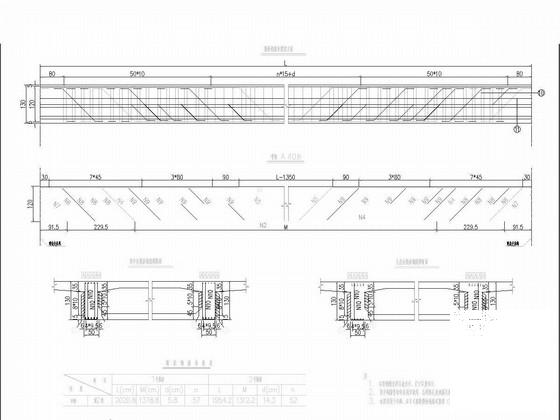

箱梁腹板钢筋布置图

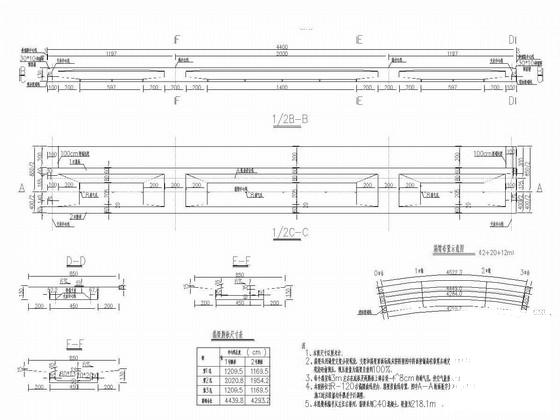

箱梁一般构造图

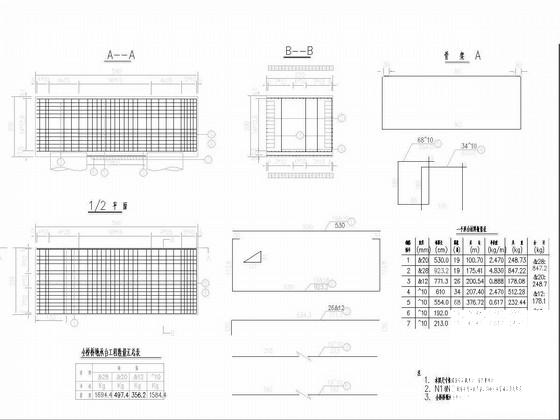

桥墩承台钢筋布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 现浇连续箱梁桥施工图 - 1
    现浇连续箱梁桥施工图 - 1
  • 现浇连续箱梁桥施工图 - 2
    现浇连续箱梁桥施工图 - 2
  • 现浇连续箱梁桥施工图 - 3
    现浇连续箱梁桥施工图 - 3
  • 现浇连续箱梁桥施工图 - 4
    现浇连续箱梁桥施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
