加油站给排水工程设计CAD图纸

附件详情

一、设计依据
1、<>(GB50015-2003)
2、<>(GB50242-2002)
3、<>(CJJ/T 29-98)
4、<>(GB50156-2002)
5、工艺专业提供的总平面图、土建专业提供的平、立、剖面图和甲方提供的设计委托书。
二、设计范围1、室内外生活给水系统。2、室内外排水系统。
三、生活给水系统
1、水源加油站内最高日用水量为10m /d,站内设水井一眼,潜水泵一台,与气压罐联合供水,潜水 泵根据当地情况确定。隔膜式气压给水罐容积V=0.5m ,最低工作压力P1=0.12MPa
(启泵),最高工作压力P2=0.30MPa(停泵),安全阀设定压力0.35MPa,设备安装
参见产品说明书,以上设备要求有资质的正规厂家生产安装,并配套安装自控系统。
2、管材的选用室内外给水管采用热浸镀锌钢管,螺纹连接。
3、管道安装方式
给水管道立管采用明装,卫生间支管采用暗装或局部明装。给水管道上阀门如未标明,原则上DN≤50采用截止阀,DN>50时采用闸阀。
公称压力1.0MPa 。
4、给水管道穿越伸缩缝时采用金属波纹管。室外埋地部分采用加强级环氧煤沥青防腐;地上部分采用
30mm橡塑保温。

2

3

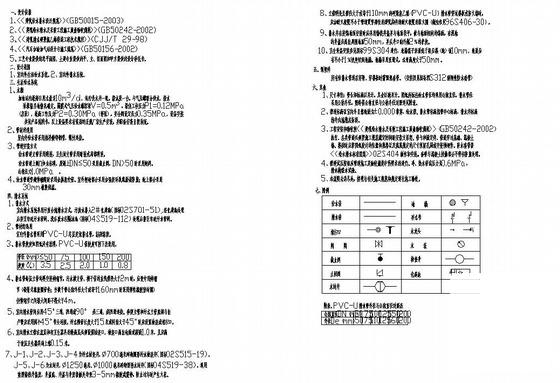

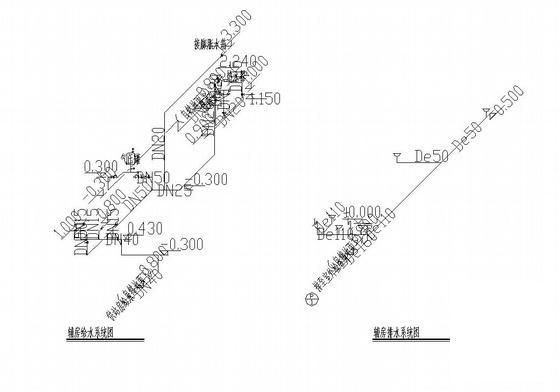

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
