城市政工程施工道路CAD大样图
附件详情
- 施工图 设计说明
- 工程区域位置图
- 工程数量汇总表
- 标准横断面及路拱设计图
- 路基路面设计图
- 新老路面搭接图

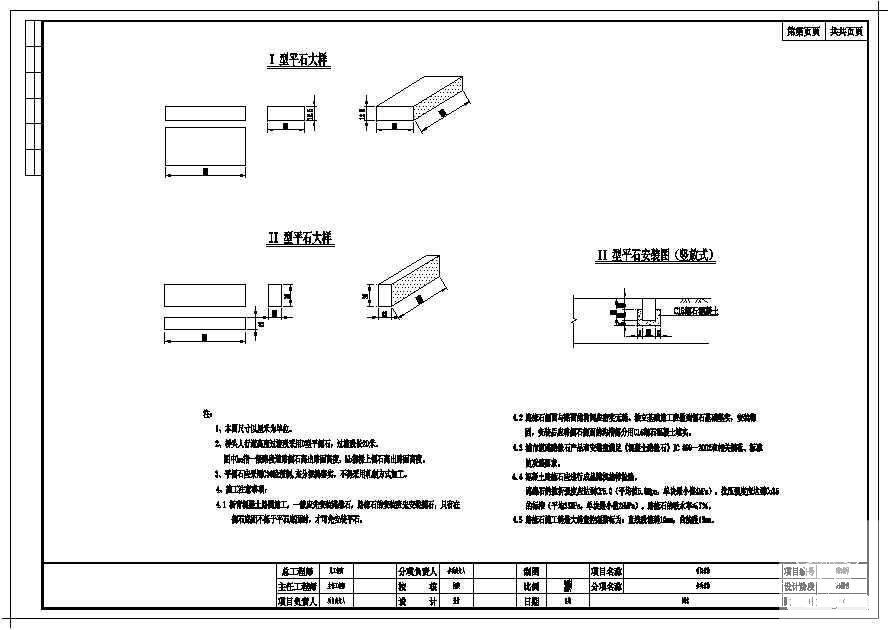

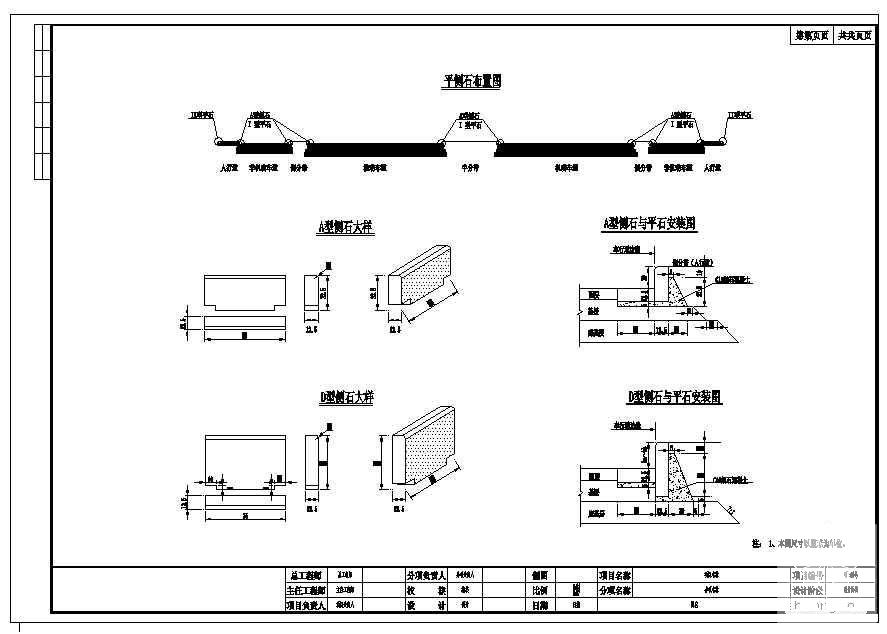

- 平侧石大样图

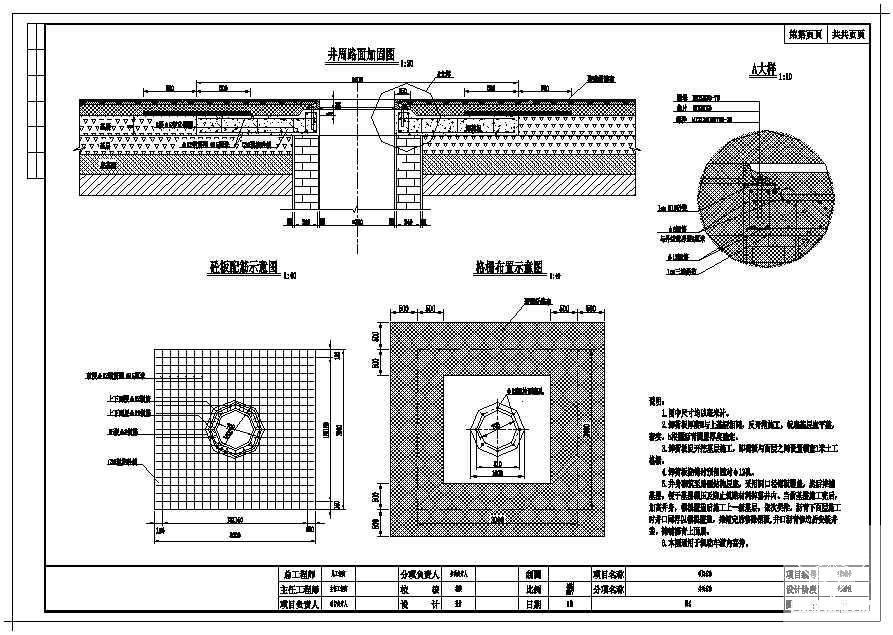

- 井周路面结构图
- 无障碍设计图
- 平曲线要素
- 逐桩坐标表
- 道路平面设计图
- 道路纵断面设计图
- 道路横断面设计图
附件详情

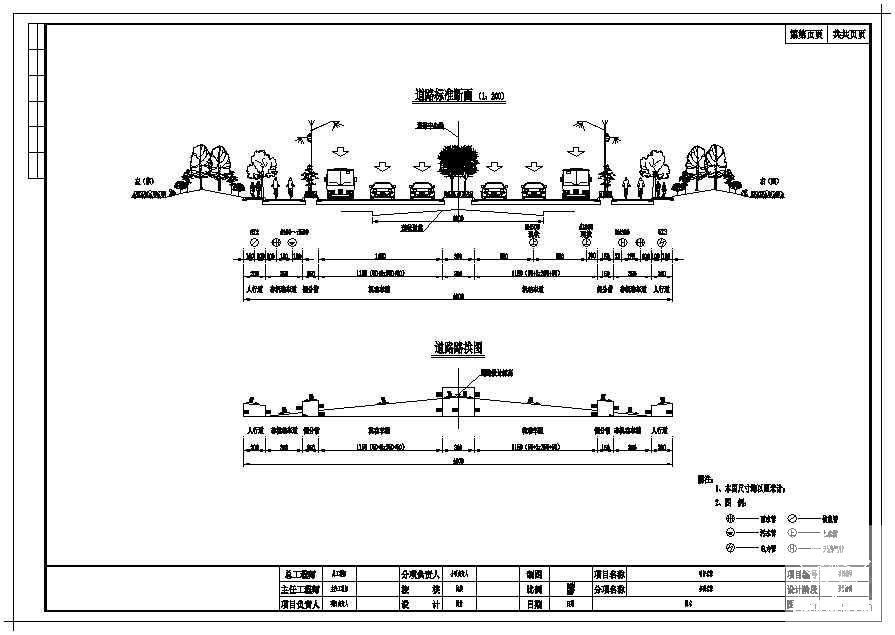

道路采用四块板型式，红线宽40米，标准断面为2.0米人行道+3.5米非机动车道+1.5米侧分带+11.5米机动车道+3.0米中分带+11.5米机动车道+1.5米侧分带+3.5米非机动车道+2.0米人行道。
机动车道和非机动车道横坡为直线形，坡度2％，坡向路两侧；人行道横坡为2％，坡向路中。
中央分隔带、侧分带、人行道侧石高出路面20.0cm，桥梁人行道侧石高与道路不同时，其高差在台尾后按2％坡度过渡。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
市政工程道路施工 - 1 -
市政工程道路施工 - 2 -
市政工程道路施工 - 3 -
市政工程道路施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-15
- 评论次数：0
- 浏览次数：0
- 文件大小：18.07 MB
- 收藏次数：0
-
文件名称：
附件-996009587990555958.rar
