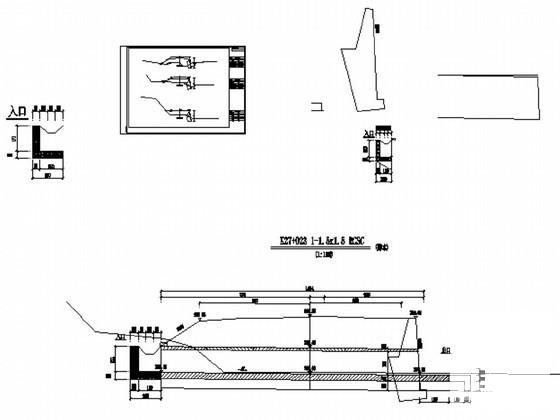

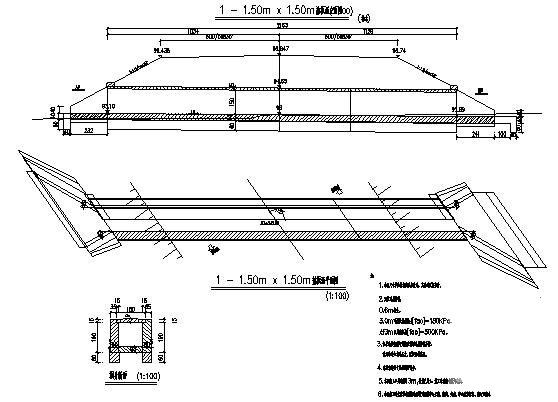

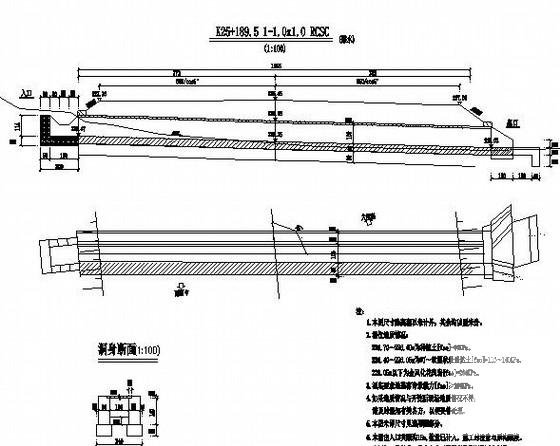

盖板涵总体布置CAD图纸33张（2m4m3m）

附件详情

汽车荷载：公路－Ⅱ级。设计洪水频率：五十年一遇。
钢筋混凝土盖板涵跨径或管径1.5、 2.0、 3.0、4.0m，涵顶填土高度0.5~20，盖板宽度
或管节长度0.74m,0.99m。斜交0°~45°。
盖板涵主要材料：盖板采用C30混凝土，八字墙C40混凝土。当盖板顶覆土厚度大于4.5m时采用C40混凝土。涵洞墩台身采用C25混凝土，基础采用C25混凝土，洞口翼墙身及基础、涵底铺砌、洞口铺砌、截水墙采用M7.5浆砌片石；钢筋采用HPB235、HRB335钢筋，各种材料的技术条件均应满足相应的国家标准。
涵位地质情况：0.5m耕土。3.5m可塑状粉质粘土=180KPa。大于3m强风化板岩=500KPa。涵底要求地基容许承载力≥200KPa。185.30～185.17m为种植土=60KPa。185.17～184.85m为可～软塑状粉质粘土=110～130KPa。184.85m以下为全风化花岗岩=200KPa。
……共计33张，设计于
