24m宽生态园道路初步设计图纸31张cad平面图

资料简介
赚取积分

车道数：四车道
设计时速：30km/h
位置：浙江
设计年代：近代

附件详情

工程地理位置图
道路平面图
道路纵断面图

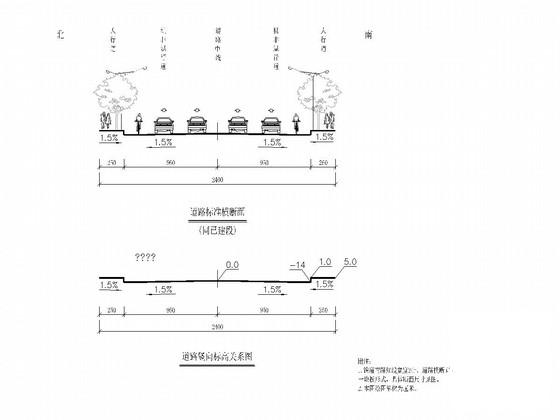

道路标准横断面图
道路路面结构图
树池结构图
盲道布局及结构图
锯齿型偏沟构成图
检查井及雨水口加固结构图2
道路交通组织平面图
排水说明
给水系统图
雨水系统图
污水系统图
主要设备材料表
给排水平面图
综合管线横断面图
给水节点详图
给水纵断面图
雨水纵断面图
污水纵断面图
给水管道基础图
开挖排水管道及检查井基础图
管道交叉加固图
砖砌检查井底板配筋图
路灯主要材料
路灯横断面图
路灯平面图
10米高路灯基础详图
大手孔井图
小手孔井图

附件详情

生态园道路红线宽度24m，道路横断面采用一块板形式，机动车道沥青路面面层弯沉≤35（1/100mm），机动车道基层顶面允许弯沉≤50（1/100mm），宕渣顶面施工控制指标允许弯沉≤240（1/100mm）。机动车道面层沥青混凝土采用道路石油沥青AH－70。路面面层集料规格及用量应符合《公路沥青路面施工技术规范》JTG F40-近代有关要求。其基层顶面当量回弹模量不小于80MPa。水泥稳定碎石层碾压后洒布PC-2乳化透层沥青。
……
道路路灯灯杆杆壁厚4mm，杆高10m，底部内径240mm，端部内径120mm。灯体150W。距地安装高度10m。基础设计等级为丙级，地基承载力特征值为45KPa。基础混凝土采用C25，钢筋保护层厚为40mm，基础底做150厚片石夯实，70厚C15细石混凝土垫层。
……
布置给水管管径DN300，位于道路南侧车行道下。在地块适当位置预留给水支管，管径为DN200。给水管道工作压力为0.4MPa。雨水口采用偏沟式雨水口。污水开挖施工段采用Ф1000mm圆形混凝土污水检查井。
……
共计31张，设计于

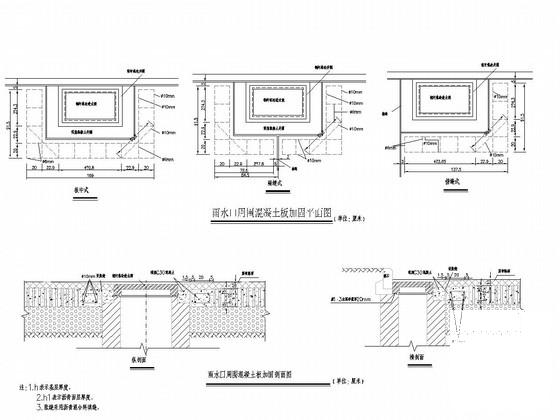

检查井及雨水口加固结构图

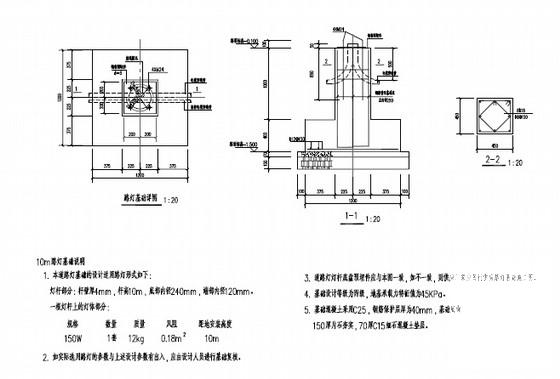

10米高路灯基础详图

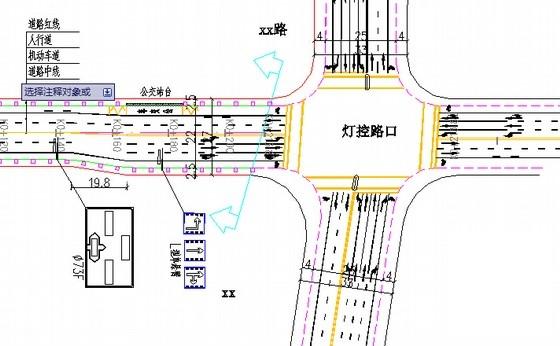

交通组织图
