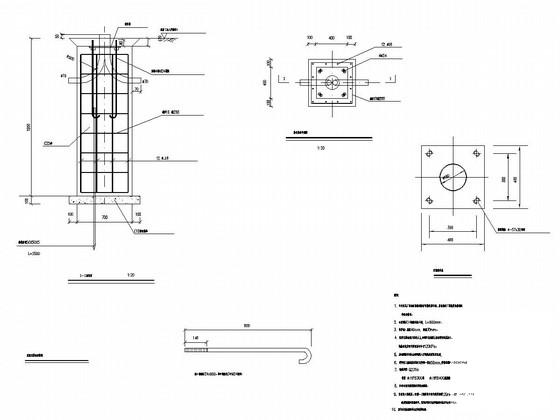

城市次干路照明工程施工大样图设计cad平面图

附件详情

本道路标准路幅宽度为30m，设计为城市次干路，设计速度为30km/h，采用沥青混凝土路面。包括道路工程、交通安全设施、照明工程、电力通信、绿化工程等分项工程的设计。本册为照明工程设计。
……
道路照明设计：
电源：该资料中，道路等级为城市次干路，道路照明负荷等级为三级负荷，照明供电电源由就近路灯搭接引来，照明供电半径120m，搭接后满足末端压降小于5%的要求。
灯具：路灯选用适用于 城市道路 照明的LED灯，其中光效为90lm/W，使用寿命10000h，光衰不大于3%；使用寿命50000h，光衰不大于30%；色温为5000K；灯具光源腔和电气腔防护等级为IP65；灯具效率不低于90%。灯具与灯杆的仰角配有3级承托调校，适用于不同角度所达到的光效。
安装位置：路灯安装于距路缘石0.5米处。路灯布置间距30米左右，局部间距可做适当调整。
……
设计指标:
该项目为城市次干路，平均照度维持值17lx，LPD=0.40W/m；路面总均匀度为0.55，眩光限制阈值增量初始值小于10%，环境比SR为0.5。
……
共11张，。
