T60型号塔吊施工方案_CAD

附件详情

  • 一、项目概要 - 1 -
  • 二、编制依据 - 1 -
  • 三、塔吊选型及布置方案 - 1 -
  • 四、场地地形、地貌及环境条件 - 1 -
  • 五、塔吊基础设计 - 2 -
  • 六、附着部位建筑结构加强 - 3 -
  • 七、格构柱施工要求: - 15 -
  • 八、塔吊的沉降、垂直度测定及偏差校正 - 16 -
  • 附:塔吊 平面布置图
  • 塔吊基础简图、详图共6张

附件详情

基本参数
1、塔吊基本参数
塔吊型号:QTZ63;
标准节长度b:2.5m;
塔吊自重Gt:788kN;
塔吊地脚螺栓性能等级:高强10.9级;
最大起重荷载Q:60kN;
塔吊地脚螺栓的直径d:30mm;
塔吊起升高度H:45m;
塔吊地脚螺栓数目n:8个;
塔身宽度B: 1.6m;
2、格构柱基本参数
格构柱计算长度lo:10.3m;
格构柱缀件类型:缀板;
格构柱缀件节间长度a1:0.4m;
格构柱分肢材料类型:L140x14;
格构柱基础缀件节间长度a2:1.2m;
格构柱钢板缀件参数:宽370mm,厚200mm;
格构柱截面宽度b1:0.48m;
格构柱基础缀件材料类型:L140x10;
3、基础参数
桩中心距a:2.4m;
桩直径d:0.8m;
桩入土深度l:30m;
桩型与工艺:泥浆护壁钻(冲)孔灌注桩;
桩混凝土等级:C30;
桩钢筋型号:HRB335;
桩钢筋直径:20mm;
承台宽度Bc:4m; 承台厚度h:1.35m;
承台混凝土等级为:C30; 承台钢筋等级:HRB335;
承台钢筋直径:20; 承台保护层厚度:50mm;
承台箍筋间距:300mm;
4、塔吊计算状态参数
地面粗糙类别:D类密集建筑群,房屋较高;风荷载高度变化系数:1.61;
主弦杆材料:角钢; 主弦杆宽度c:135mm;
共16页

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

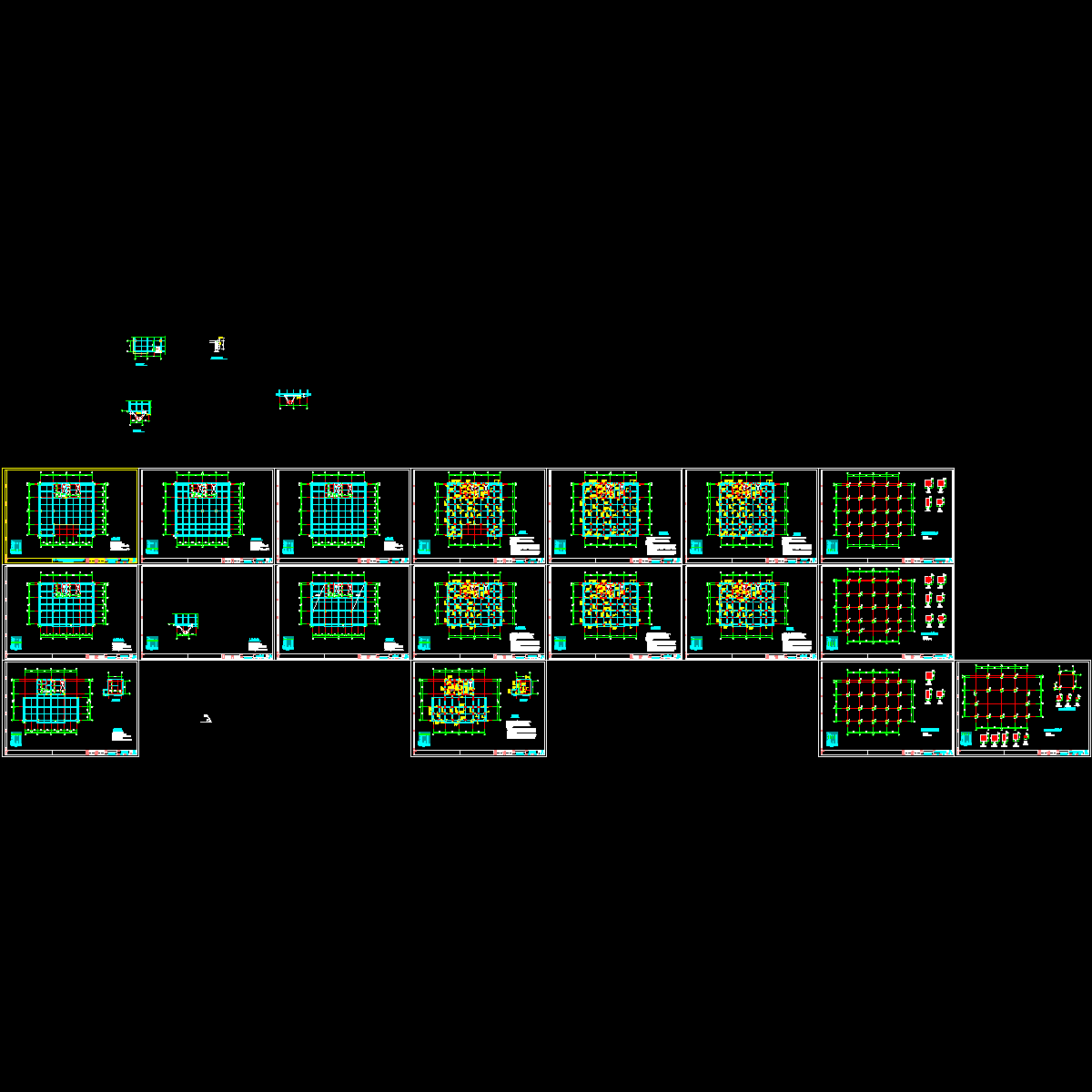

  • 塔吊定位.dwg
    塔吊定位.dwg

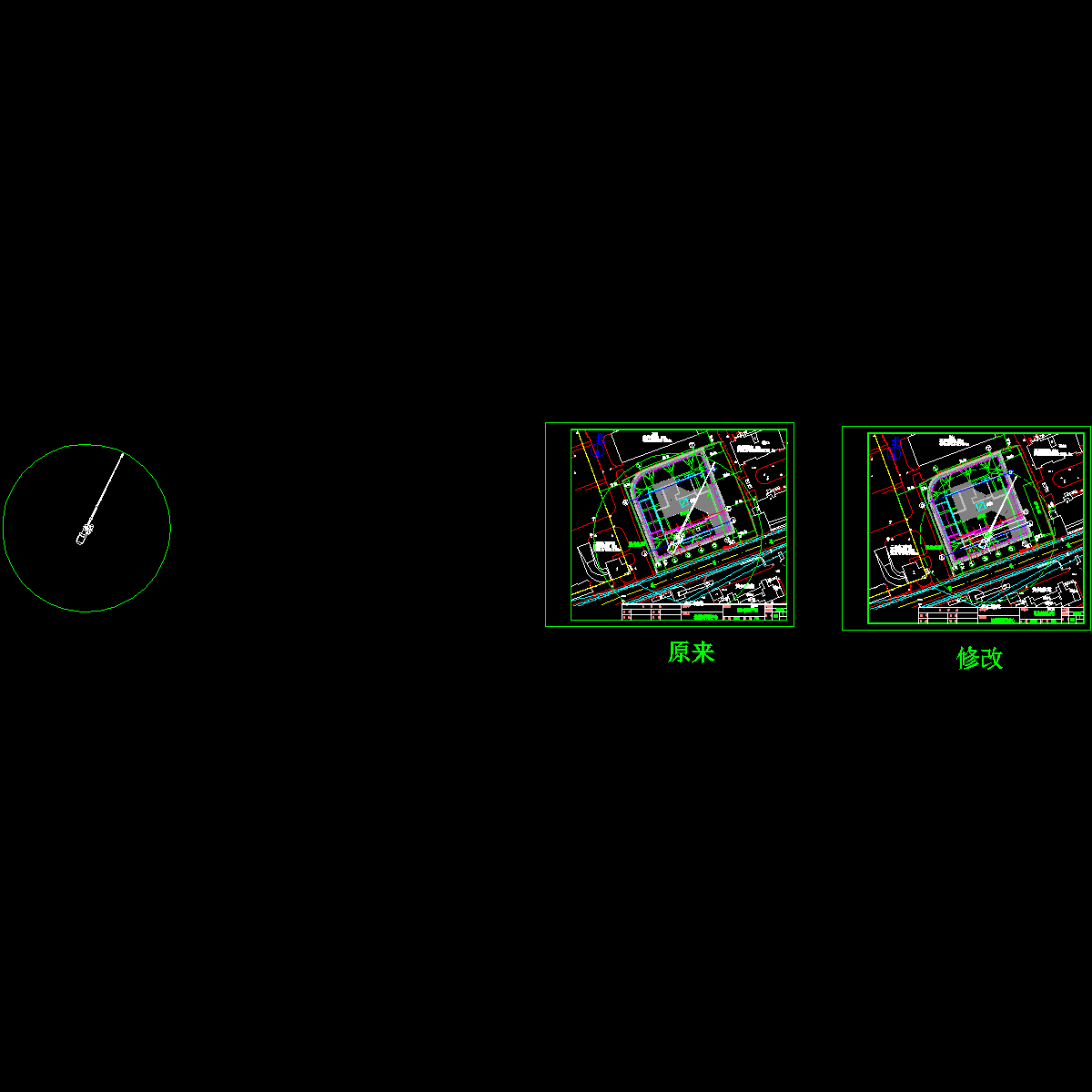

  • 塔吊平面布置图.dwg
    塔吊平面布置图.dwg

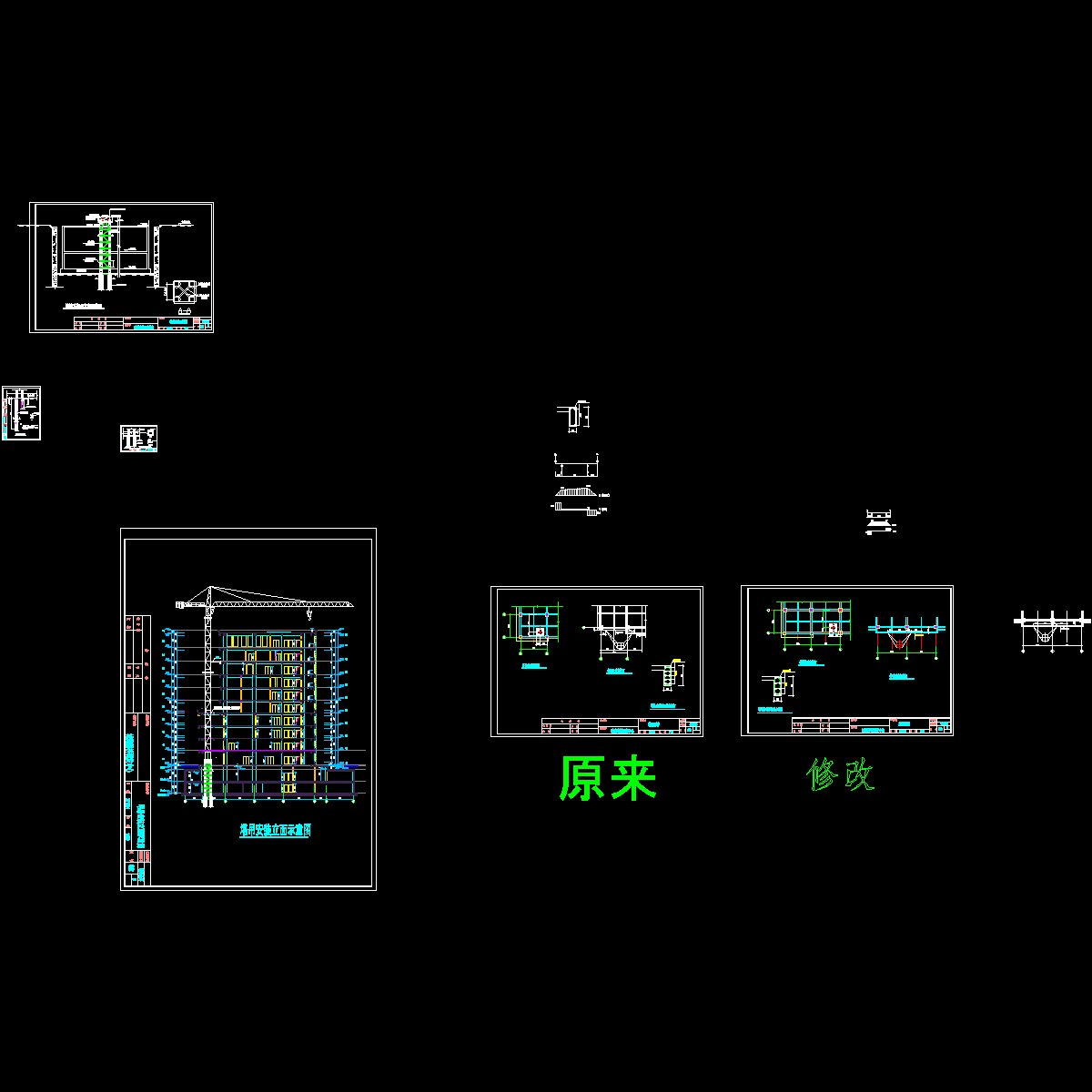

  • 格构柱塔吊(修).dwg
    格构柱塔吊(修).dwg

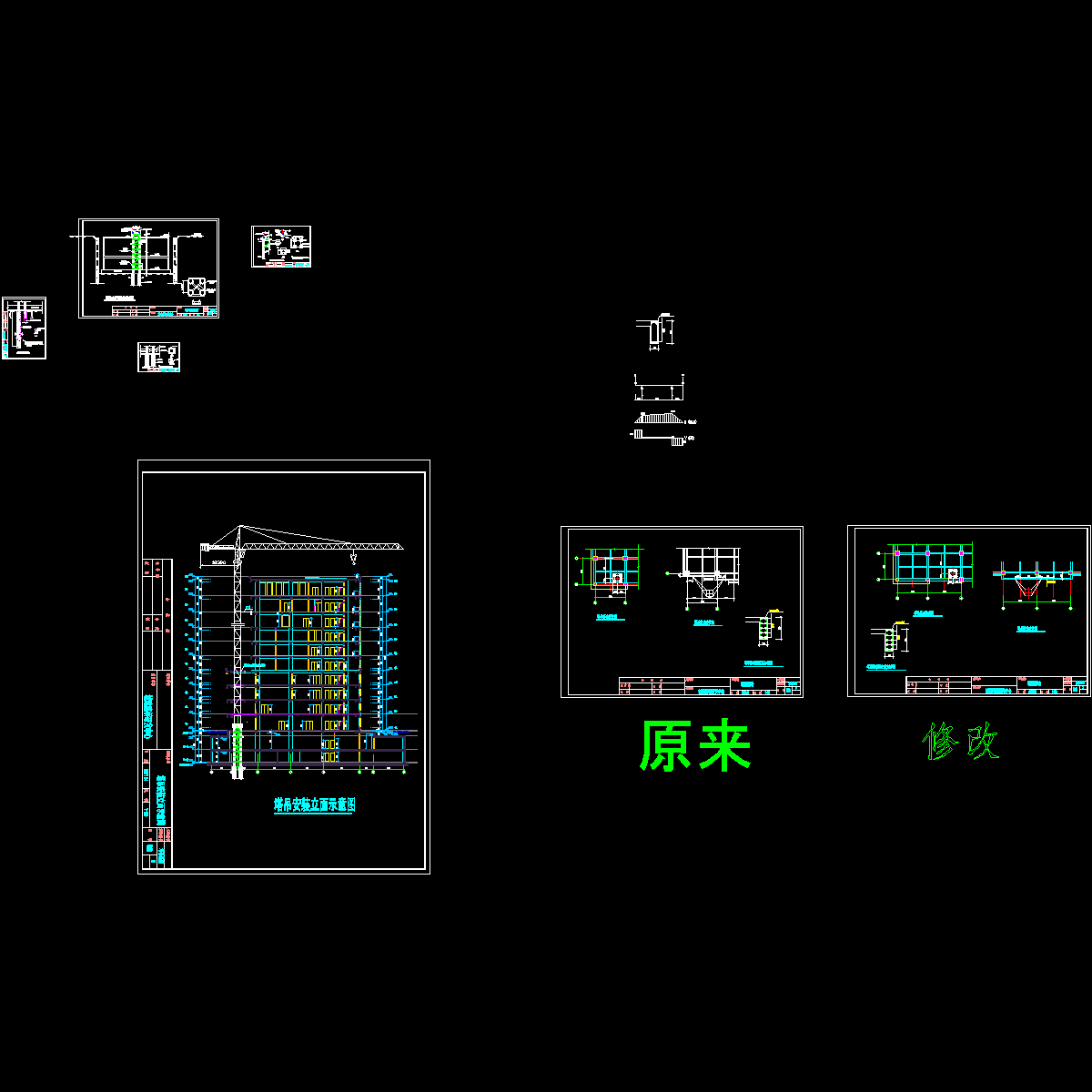

  • 格构柱塔吊.dwg
