医院工程导轨式升降脚手架施工方案_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:单排脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 脚手架专家论证 :附着升降脚手架
  • 编制时间:
  • 施工重点、难点:架子安装或拆除时,操作人员必须系好安全带,指挥与吊车人员应和架工密切配合,以防意外发生

附件详情

  • 第一章 编制依据 1
  • 第二章 项目概要 1
  • 第三章 附着式升降脚手架简介 1
  • 第一节 导座式升降脚手架简介 1
  • 第二节 架体构成 2
  • 第三节 防坠装置简介 2
  • 第四节 架体工艺参数 4
  • 第四章 施工部署 4
  • 第一节 安全管理目标 4
  • 第二节 项目管理 组织机构 4
  • 第三节 职责划分 5
  • 第四节 升降架作业计划及资源投入 6
  • 第五节 升降架布置 7
  • 第五章 附着式升降架施工工艺 8
  • 第一节 升降架的组装 8
  • 第二节 导座式升降架的升降 12
  • 第三节 升降架的使用与维护 14
  • 第四节 升降架的拆除 15
  • 第五节 特殊部位施工方案 16
  • 第六章 防电、防雷措施 17
  • 第一节 防电措施 17
  • 第二节 防雷措施 17
  • 第七章 质量、安全保证措施 18
  • 第八章 升降架安全生产十大注意事项 19

附件详情

第一节 导座式升降脚手架简介
导座式升降脚手架是一种新型的附着式升降脚手架,与传统的全高落地式双排脚手架、及其它型式的升降脚手架相比,具有显著的优点。
一、与传统的落地式双排脚手架比较:
1. 一次性投入的材料大大减少,提高周转材料的利用率;
2. 操作简单迅捷,劳动力投入少,劳动强度低;
3. 使用过程中不占用塔吊,加快施工进度;
4. 降低了工程成本。
二、与其它型式的升降脚手架比较:
1. 操作极为简便,误操作可能性小,容易管理。
2. 在升降及使用中,每一主框架处均有三点以上独立的附着点,其中任何一点失效,架子不会坠落或倾翻。
……
升降架升降程序:
准备工作→升(降)架前检查→上吊点悬挂葫芦→葫芦预紧→松开导向座上的固定扣件→升(降)架→过程监控→临时停架→取下下(上)导向座→安装上(下)导向座→提升(下降)到位→安装导向座上的固定扣件→松开葫芦→恢复组间连接及安全防护→检查验收
……
(5) 导轨和水平桁架的拆除:
? 当升降架拆除至底层水平桁架及导轨处时,须进行吊装拆除。拆除作业中,必须保证每一榀导轨上至少安装两个附墙导向座,并在每个附墙导向座的上下各加两个定位扣件,防止架体吊离时,导向座从主框架上脱落;螺栓、垫片拆下收集好集中运至地面。
? 根据升降架的跨度和平面布置情况,从分组端头开始,将升降架逐榀确定分段位置,一榀为一段,每段以导轨为中心,然后根据分段情况进行加固处理。
? 根据分段情况,在第一榀架相应位置将水平支撑框架连接螺栓拧出,使第一榀架成为一个独立的整体。
? 用塔吊垂直吊住导轨主框架,并将架体微微上提,使导向座不再受力,在各项工作完成并由现场主管人员确认无误后,将相应导向座位置的螺栓拆除,然后用塔吊将该段升降架吊至地面平放。
……
附有CAD大模板支设图、翻板作法图、电路图、附着建筑设计结构形式图、爬架立面图、爬架 平面布置图 、塔吊、电梯部位处理图等
……
23页,

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

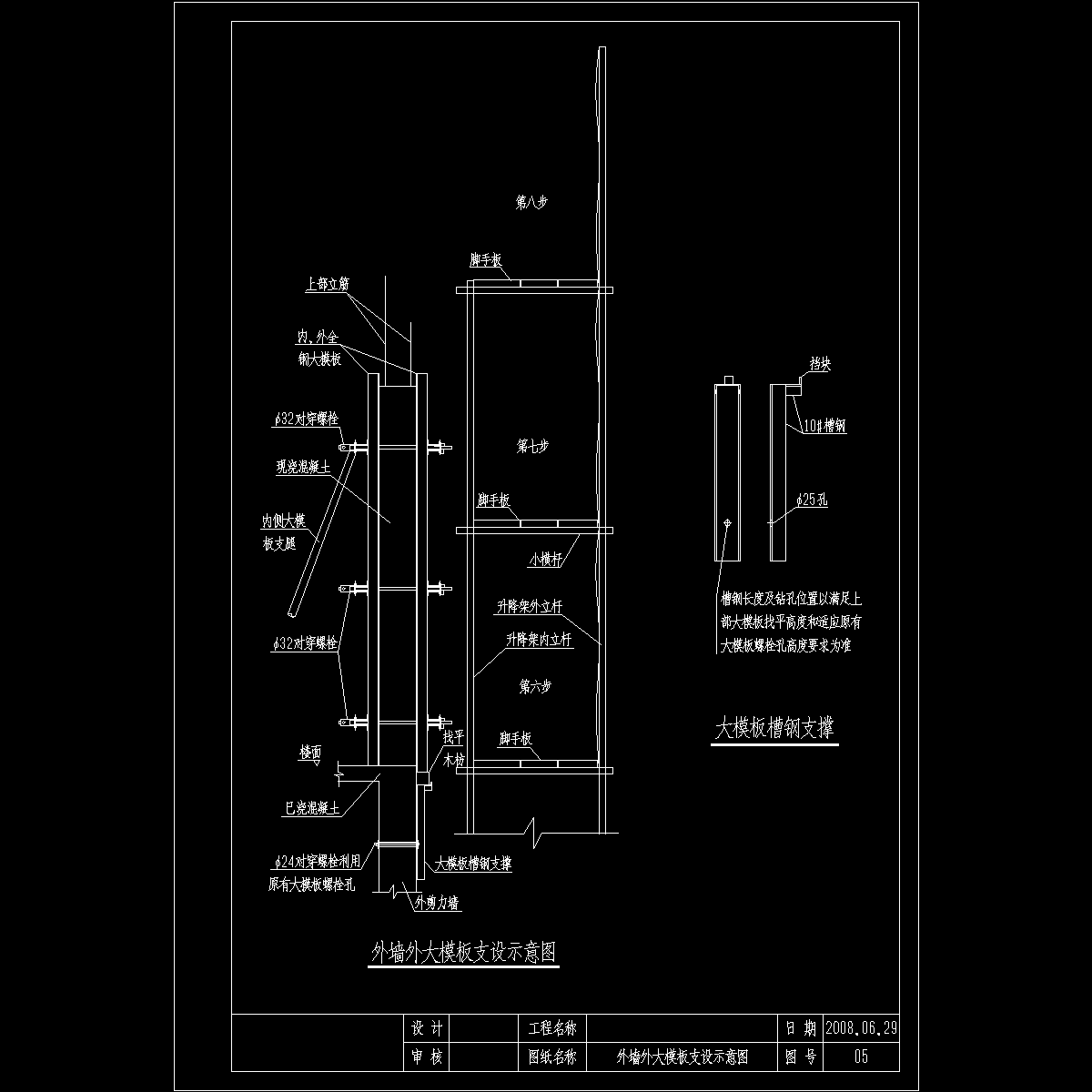

  • 05大模板支设.dwg
    05大模板支设.dwg

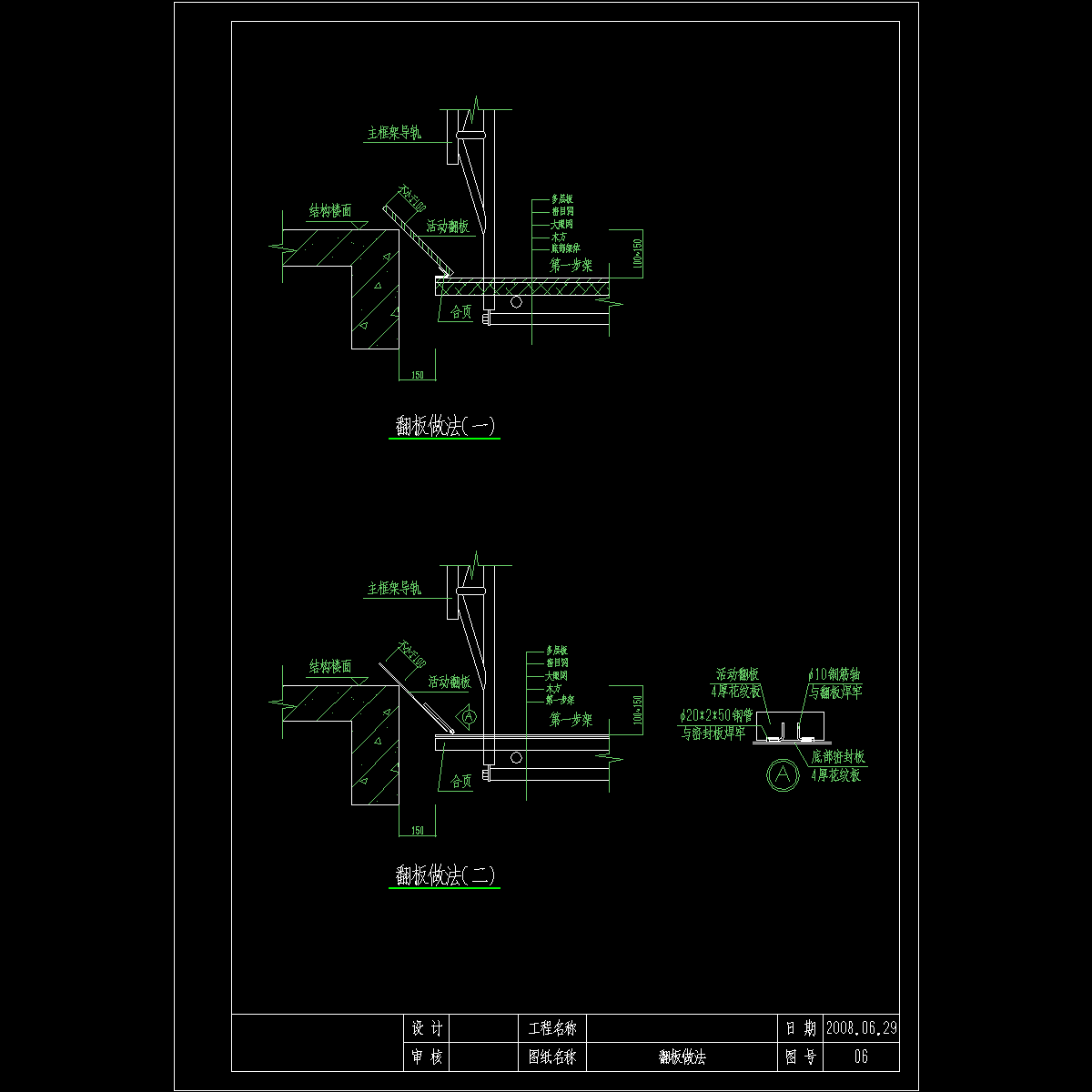

  • 06 翻板作法.dwg
    06 翻板作法.dwg

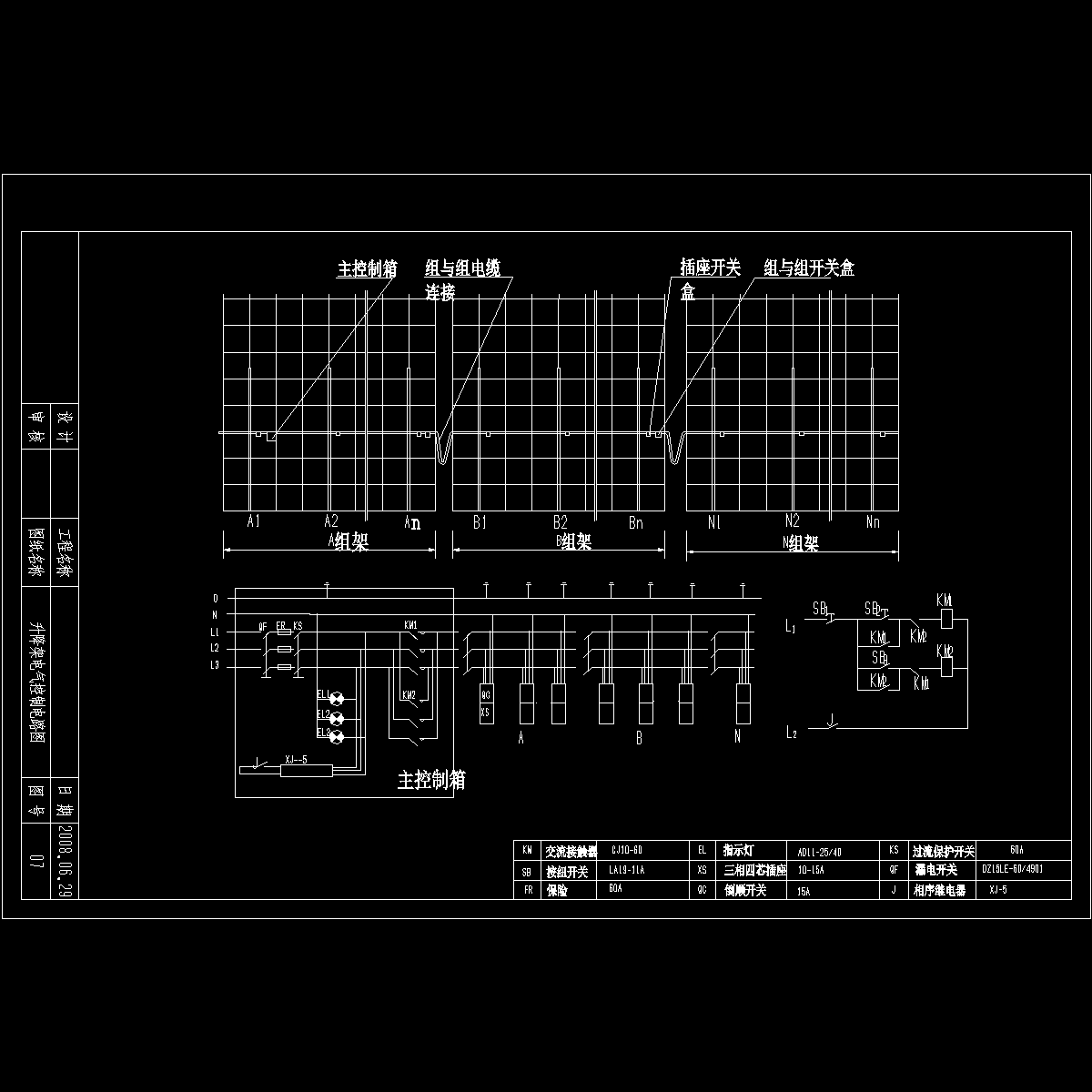

  • 07电路图.dwg
    07电路图.dwg

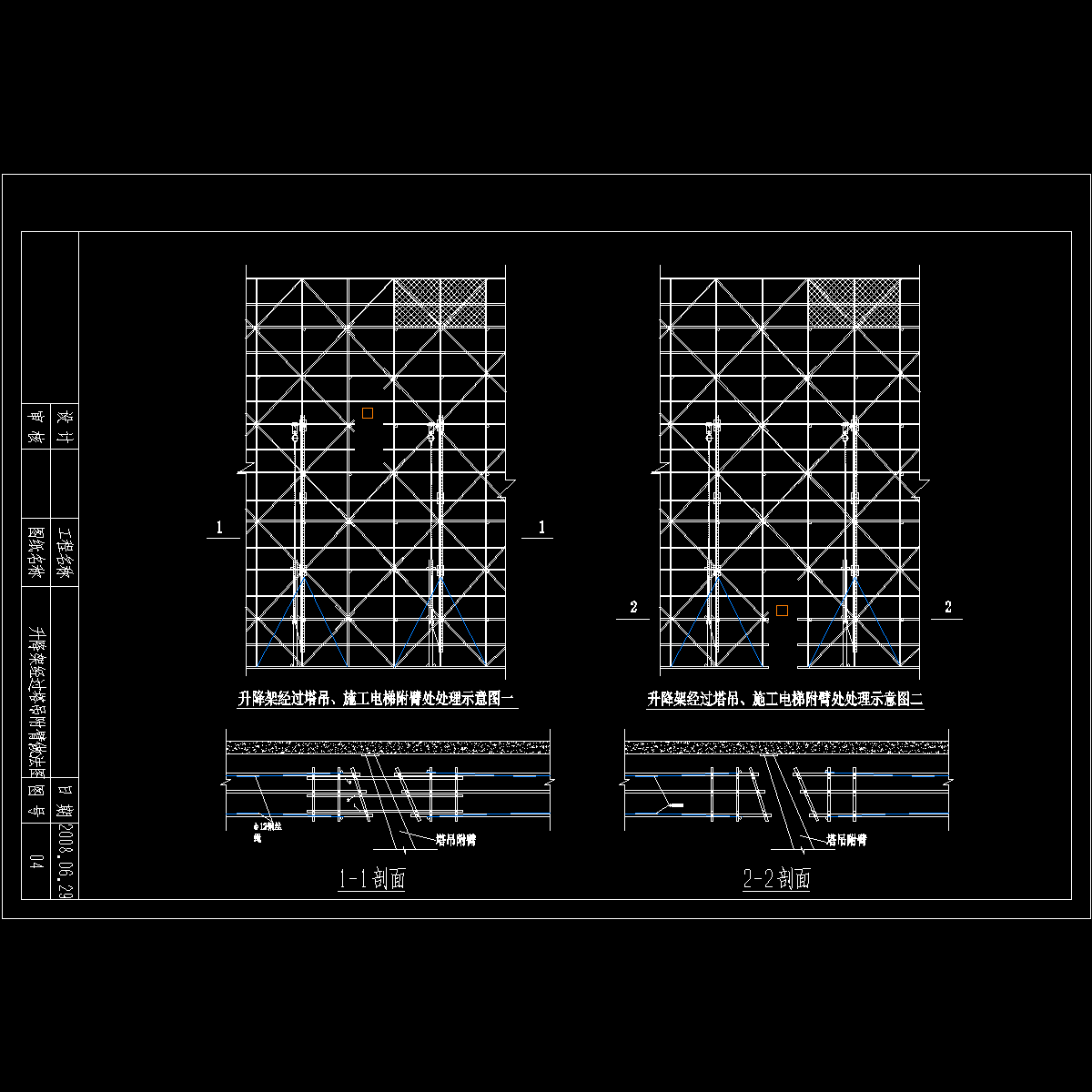

  • 塔吊、电梯部位处理图.dwg
    塔吊、电梯部位处理图.dwg

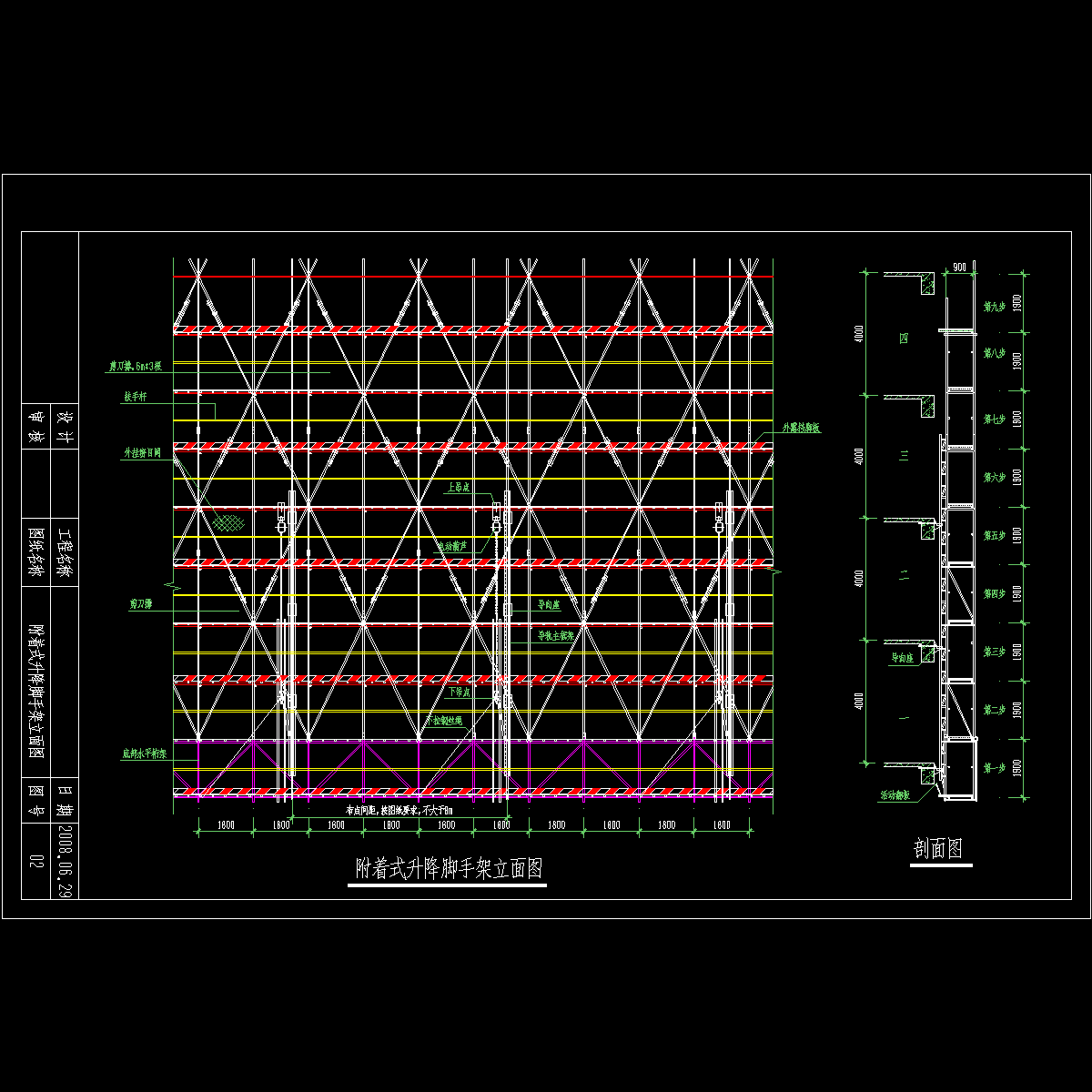

  • 爬架立面图.dwg
    爬架立面图.dwg
  • 附着结构形式.dwg
    附着结构形式.dwg
以上是部分截图,请下载附件后查看完整高清内容
