2564平米学校4层综合楼给排水施工CAD图纸
- 设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：2564平方米
- 地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：6张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 项目所在地：湖南
附件详情
- 施工图设计说明
- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 屋顶给排水平面图
- 给排水系统图
附件详情
项目概况：该项目位于湖南，具体位置应按长沙市规划局所划红线图以及学校总平面图确定。总建筑面积2564平方米，建筑高度17.5m。共四层。
设计范围：单体室内生活给水排水、消防等管道系统设计。
，共6张图。
三层给排水平面图
给水系统图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

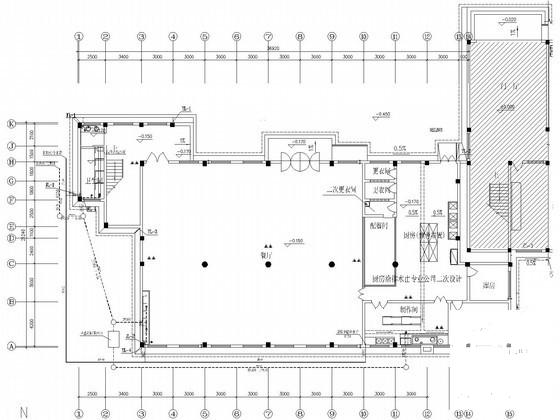

综合楼给排水 - 1 -

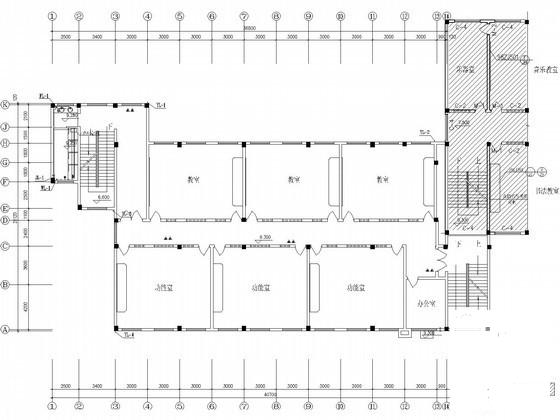

综合楼给排水 - 2 -

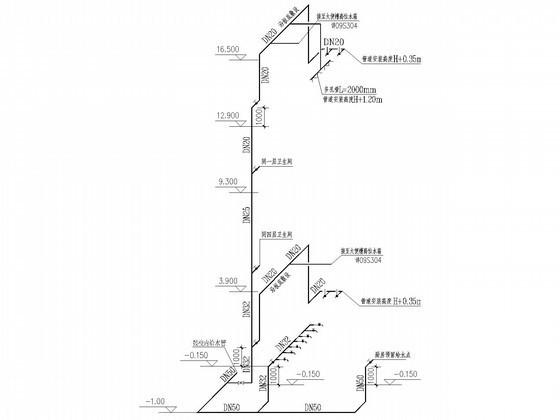

综合楼给排水 - 3
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.35 MB
- 收藏次数：0
-
文件名称：
附件-995859855575857677678.rar
综合楼给排水下载
