8.6米高支模施工方案（胶合板计算附CAD图纸）
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 模板材料：竹胶合板模板
- 主要部位：柱,梁,底板,楼板,剪力墙
- 特殊模板支撑：高支模
- 楼板支撑架：扣件式
- 模板计算书：支撑架
- 编制时间：
- 施工主要设备：电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手
- 施工重点难点：在三层结构施工时，分别需要搭设高大模板，X区特点是支模高度高，Y区特点是梁的截面大、跨度大
附件详情
- 目 录
- 一、主要编制依据 2
- 二、项目概要 2
- 三、高支模板部分的基本情况 3
- 四、高支模板体系施工材料的选用和要求 3
- 五、高支模板体系的施工设计与安装（搭设） 4
- X区高支模板支撑体系的施工设计（支架、木枋间距布置） 4
- Y区高支模板支撑体系的施工设计（支架、木枋间距布置） 5
- 高支模板体系的施工搭设（安装） 7
- 七、混凝土浇筑方法 9
- 八、模板体系的折除 10
- 九、施工质量保证措施 11
- 十、监测方案 13
- 十一、施工安全保证和环境保护措施 13
- （一）施工安全保证措施： 13
- （二）施工用电安全措施： 14
- （三）高空作业安全措施： 15
- （四）恶劣天气下的安全措施： 16
- （五）环境保护措施： 16
- 十一、模板支撑体系坍塌应急救援措施 17
- 十三、模板支架体系的施工平、立、剖面及节点详图。 18
- 十四、附高支模板体系施工设计计算书 19
- （一）楼板模板验算： 19
- 2、次龙骨（横枋）受力验算（略） 21
- 3、主龙骨受力（纵枋）验算 21
- （二）框架主梁模板验算 23
- （三）框架梁下钢管架（立杆）验算（不组合风荷载） 27
- （一）楼板模板验算： 29
- （二）转换大梁模板验算 30
- （三）框架梁下钢管架（立杆）验算（不组合风荷载） 35
- 十五、附图
- aY区梁支撑剖面.dwg
- aY区高支模节点大样.dwg
- X区砼浇筑线路图.dwg
- X区高支模剖面.dwg
- X区高支模平面.dwg
- X区高支模节点大样.dwg
- Y区支撑立面.dwg
- Y区梁支撑剖面.dwg
- Y区高支模平面.dwg
- Y区高支模砼浇筑线路图.dwg
- Y区高支模节点大样.dwg
附件详情
总建筑面积33000平方米；栋数/层数：1栋／6层； 建筑高度25m，1~5层层高4.3m，6层层高3.5m；建筑设计结构形式：现浇钢筋混凝土框架；采用管桩基础。在三层结构施工时，分别需要搭设高大模板，X区特点是支模高度高，Y区特点是梁的截面大、跨度大。
X区情况：本区高支模范围为17～21轴×E～M轴，面积约为970m2。由于该位置结构在二层标高处只有框架梁，故三层结构施工时，模板从±0.0支起，高度达到8.6m。该位置的柱网开间基本是7.2m×8m，三层结构平面采用井字梁设计，最大框架梁截面300×800，跨度8米；井字梁截面200×600；楼板厚度均为120mm，板格跨度基本是2400×2666。高支模体系采用48钢管满堂架支模，基础为150厚C25砼地台，部分落在首层结构面上（详见附图）。
Y区情况：本区高大模板范围为9～13轴×F～H轴，面积约460 m2。三层结构最大梁截面为600×2200mm，最大跨度为16m；次梁为井字梁，截面尺寸为200×600mm，板跨为2400×2666。模板从标高为2.10m支起，地面整平铺150mm厚C25砼地台，支模高度为6.5m。
四、高支模板体系施工材料的选用和要求
1、模板采用δ=18㎜厚胶合板
2、木枋采用80㎜×80㎜松木枋
3、立杆和水平杆采用48×3㎜钢管
4、辅助用模板采用δ=18㎜松木散板
5、对拉螺栓采用Φ12
....................
aY区梁支撑剖面.dwg
aY区高支模节点大样.dwg
X区砼浇筑线路图.dwg
X区高支模剖面.dwg
X区高支模平面.dwg
X区高支模节点大样.dwg
Y区支撑立面.dwg
Y区梁支撑剖面.dwg
Y区高支模平面.dwg
Y区高支模砼浇筑线路图.dwg

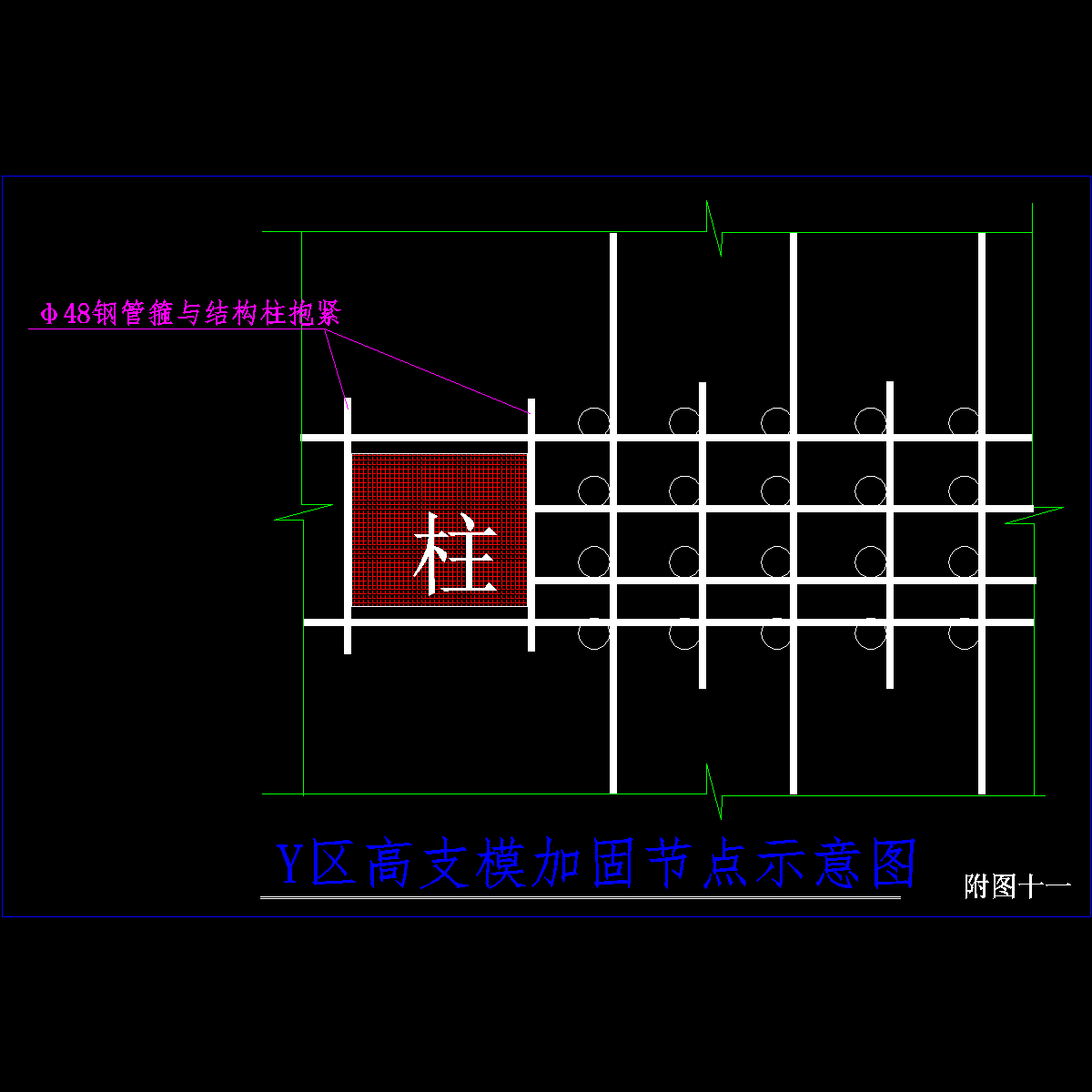

Y区高支模节点大样.dwg
20
-
ay区梁支撑剖面.dwg -
ay区高支模节点大样.dwg -

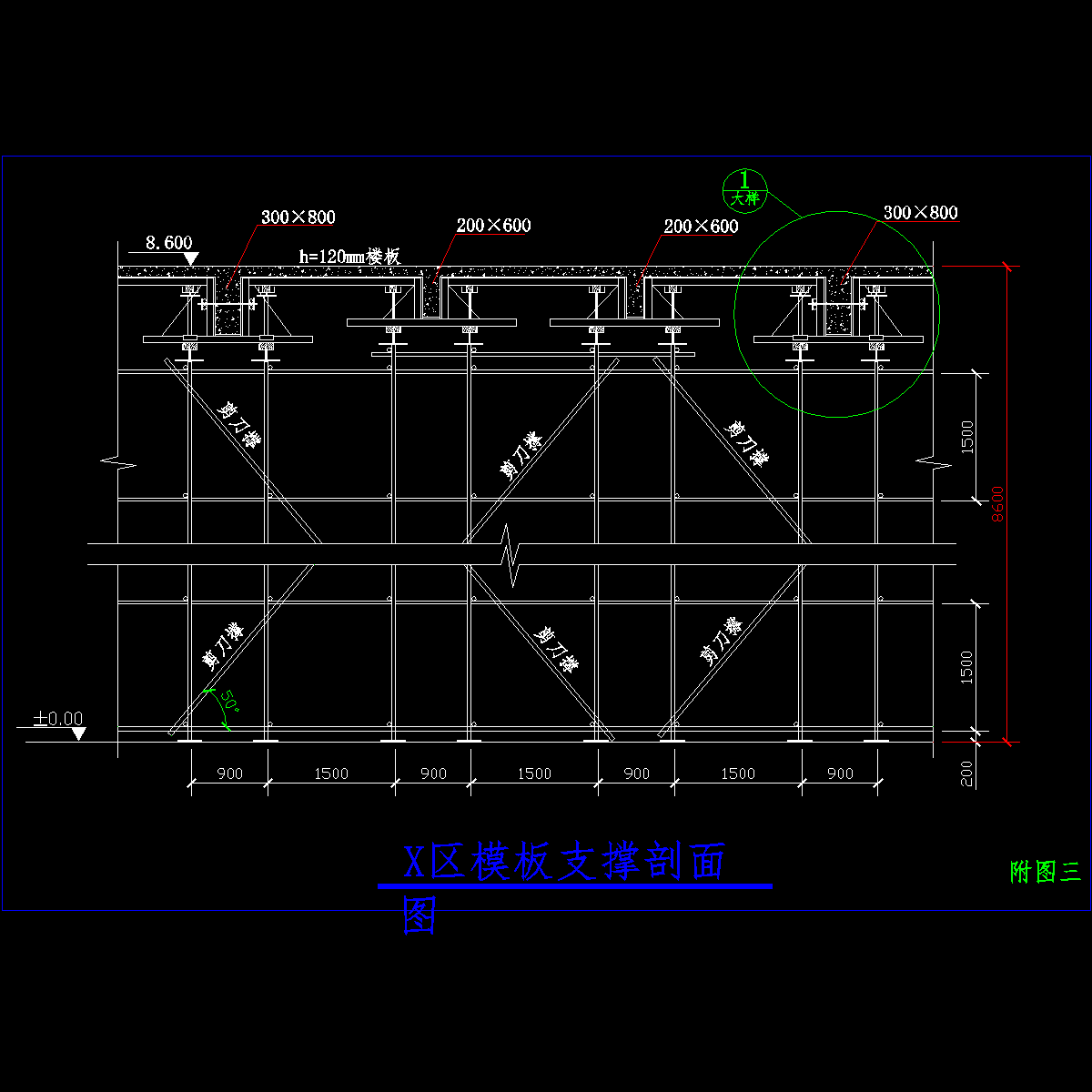

x区高支模剖面.dwg -

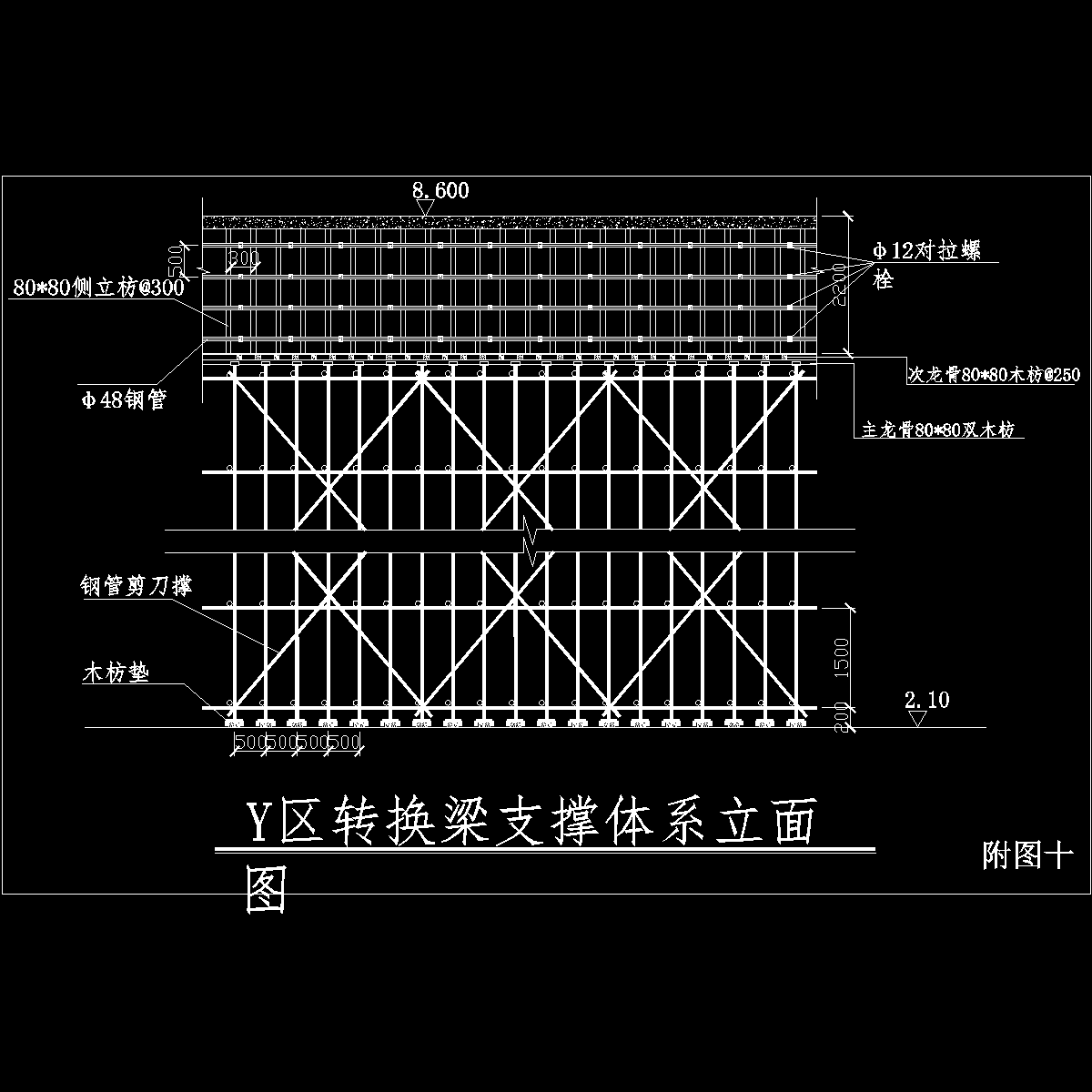

y区支撑立面.dwg -

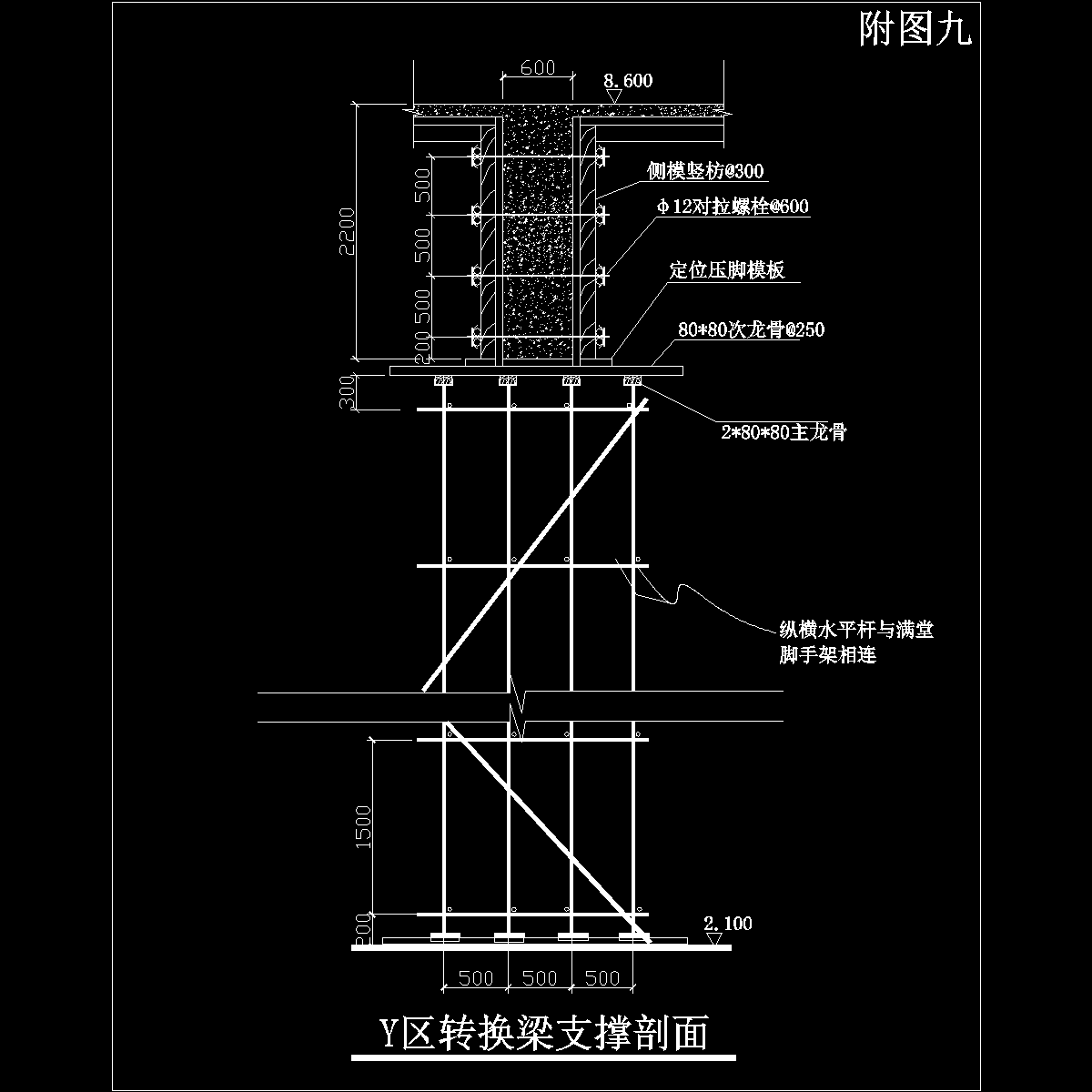

y区梁支撑剖面.dwg
