住宅首层高支模施工方案(计算书)

[复制链接]

0

主题

0

帖子

1766

积分

超级版主

Rank: 8Rank: 8

积分
1766
发表于 2021-11-11 21:26:16 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木胶合板模板
  • 主要部位:柱,梁,底板,楼板,剪力墙
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:梁模板,支撑架
  • 编制时间:
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线水准仪、激光垂直仪、对讲机、检测板手
  • 施工重点难点:梁支撑架搭设高度H(m):6.20

附件详情

由一层地下室和八栋塔楼组成,其中1#~8#楼为32层,建筑总高度为104.4m,9#楼为27层,建筑总高度为89.4m,结构类型为框架剪力墙结构 首层高支模支模高度有4.4m、5.3m、5.5m、6.0m、6.5m、7.0m等几种,其中楼板厚度为120mm、150mm两种,梁截面有250x500mm、200x550mm、300x500mm、300x550mm、300x600mm、300x650mm、300x700mm、300x800mm、200x950mm等几种。梁模板支撑计算取梁截面300x800mm及200x950mm,支模高度6.2m计算。板模板支撑取板厚150mm,支模高度7.0m计算 三、模板支设体系方案 1、模板采用18mm厚拼装式涂膜防水木胶合板模板,12高强对拉螺杆及“3”型卡。
2、楼梯模板采用全封闭模板体系。
3、所有的模板支撑均采用普通钢管 脚手架 支撑。
4、支模所采用的木枋为50×100MM松木枋,且必须经过双面刨光。
5、模板的周转次数不得超过六次。


附200X950梁支撑计算书.Doc
300X800梁支撑计算书.Doc

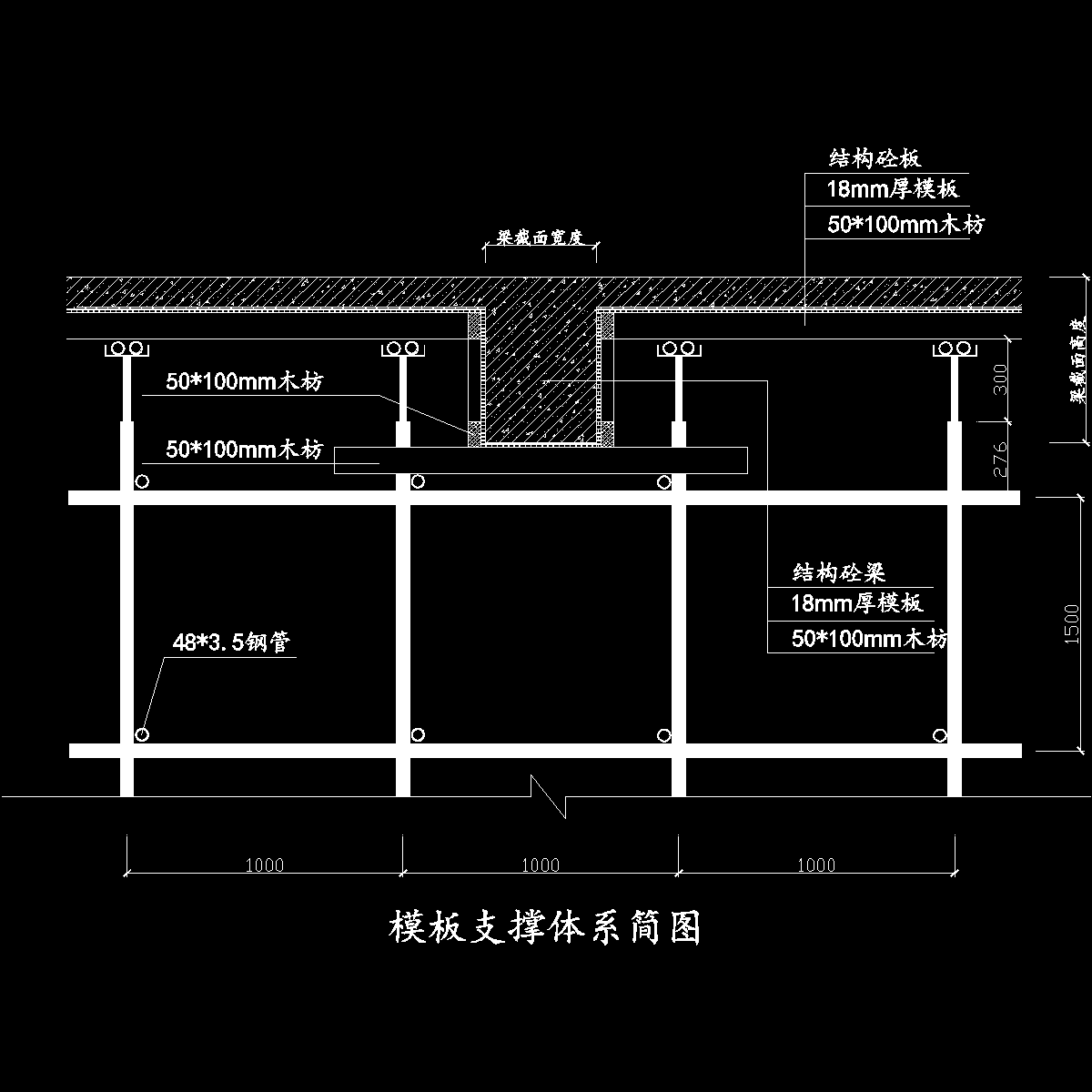

首层高支模支撑简图.dwg




住宅首层高支模施工方案(计算书)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
