框架剪力墙结构综合楼地下室底板施工方案_CAD

附件详情

  • 一、项目概要 1
  • 二、施工部署 1
  • 三、施工排水系统组织 3
  • 四、主要施工方法和技术措施 4
  • 五、大体积混凝土的裂缝控制 17
  • 六、质量保证具体措施 20
  • 七、安全保证具体措施 22
  • 八、现场文明施工措施 23
  • 九、基础底板所需材料统计表 24
  • 十、基础底板工期计划表 25

附件详情

该项目综合楼主体为框架剪力墙结构,地下1层、地上19层,总高度69.10米,底板为不规则的圆形,中心至边缘半径为45.3米,底板面积8030m2;基础采用人工挖孔灌注桩,底板厚400,地梁最大尺寸为550×800,混凝土设计强度均为C40,抗渗等级为S8,内掺UEA膨胀剂及高效缓凝泵送剂。底板混凝土浇筑主要采用泵送,且要求各段混凝土一次浇筑完成,共需混凝土约4000m3。基础底板由圆形后浇带分为内、外二部分,后浇带宽1.0m,设于裙楼与塔楼立面交界处。底板下为聚乙稀丙纶卷材防水层。由于底板平面形状复杂,钢筋密、坑井多,且现场场地狭窄,可利用面积小,给施工增加了难度。

,共1.5万余字

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

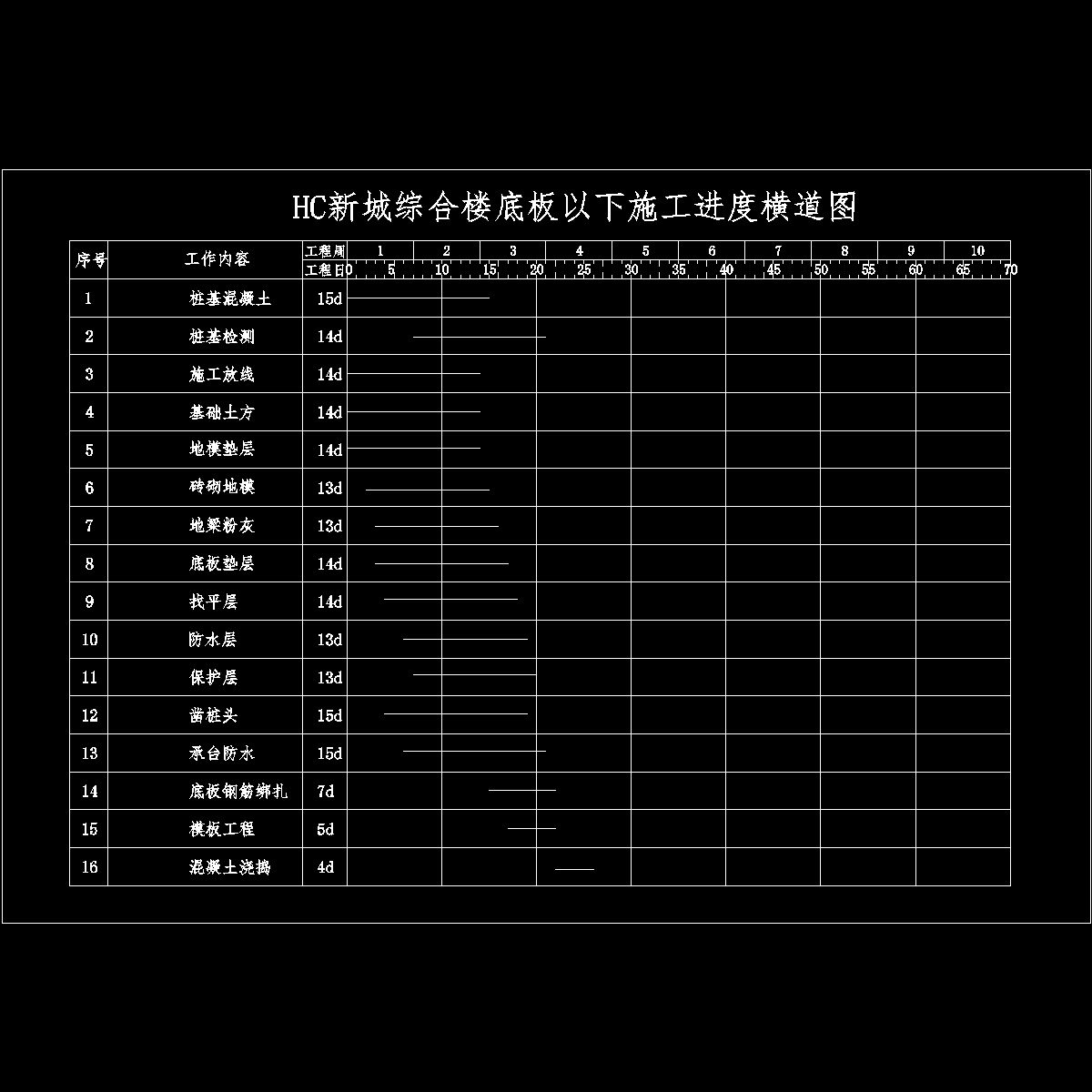

  • hc新城横道图.dwg
    hc新城横道图.dwg

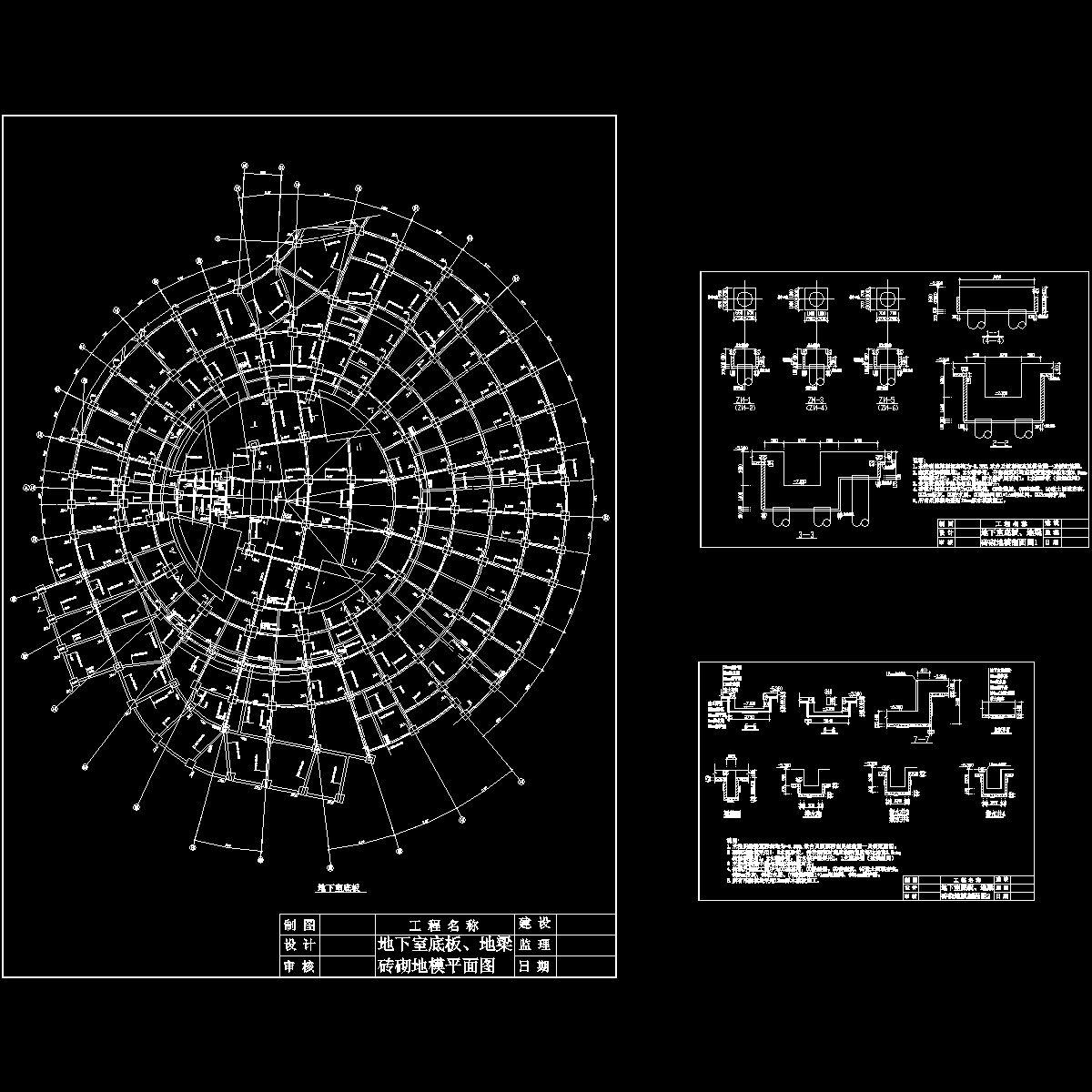

  • 地下室底板地模施工图.dwg
    地下室底板地模施工图.dwg

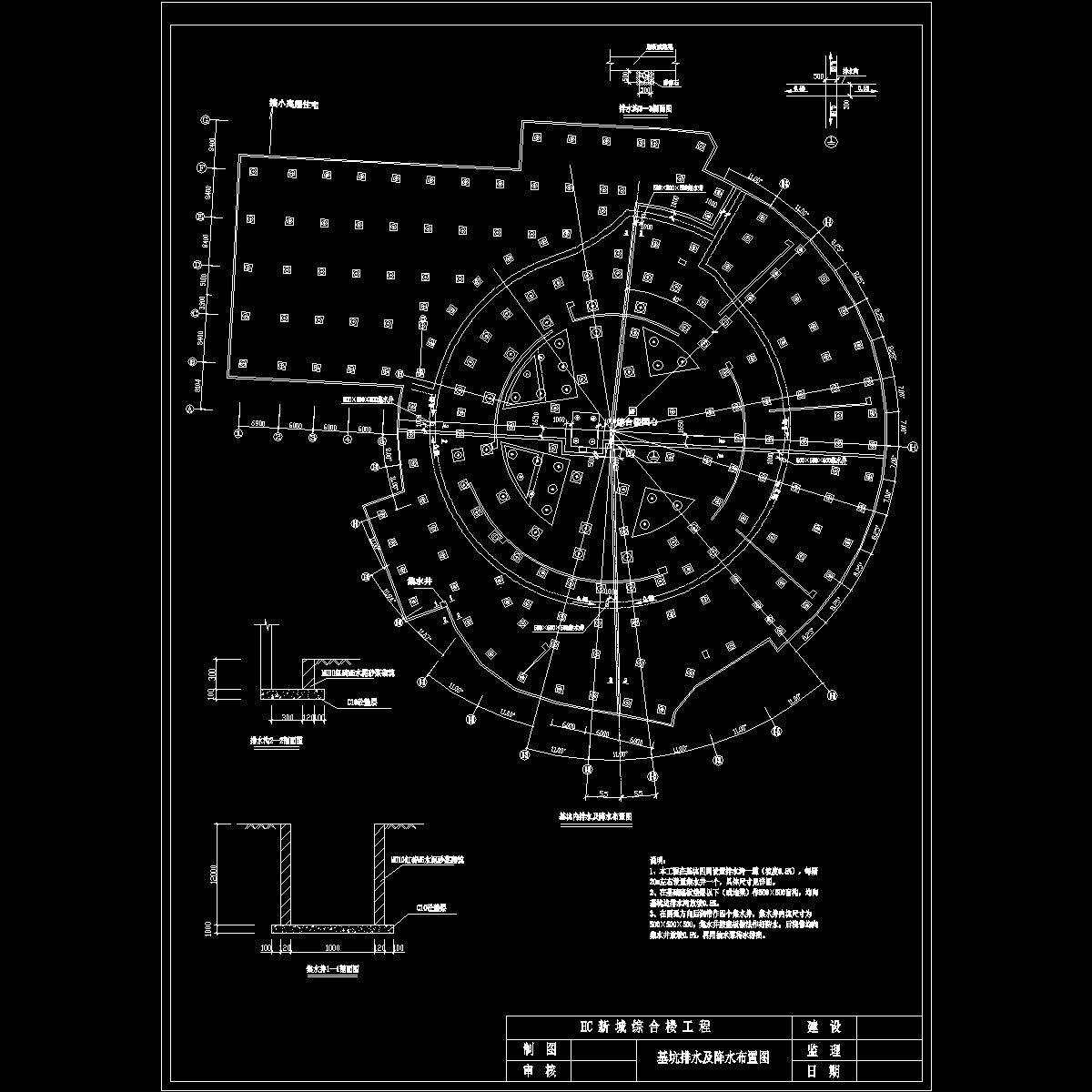

  • 地下室底板排水组织体系详图.dwg
    地下室底板排水组织体系详图.dwg

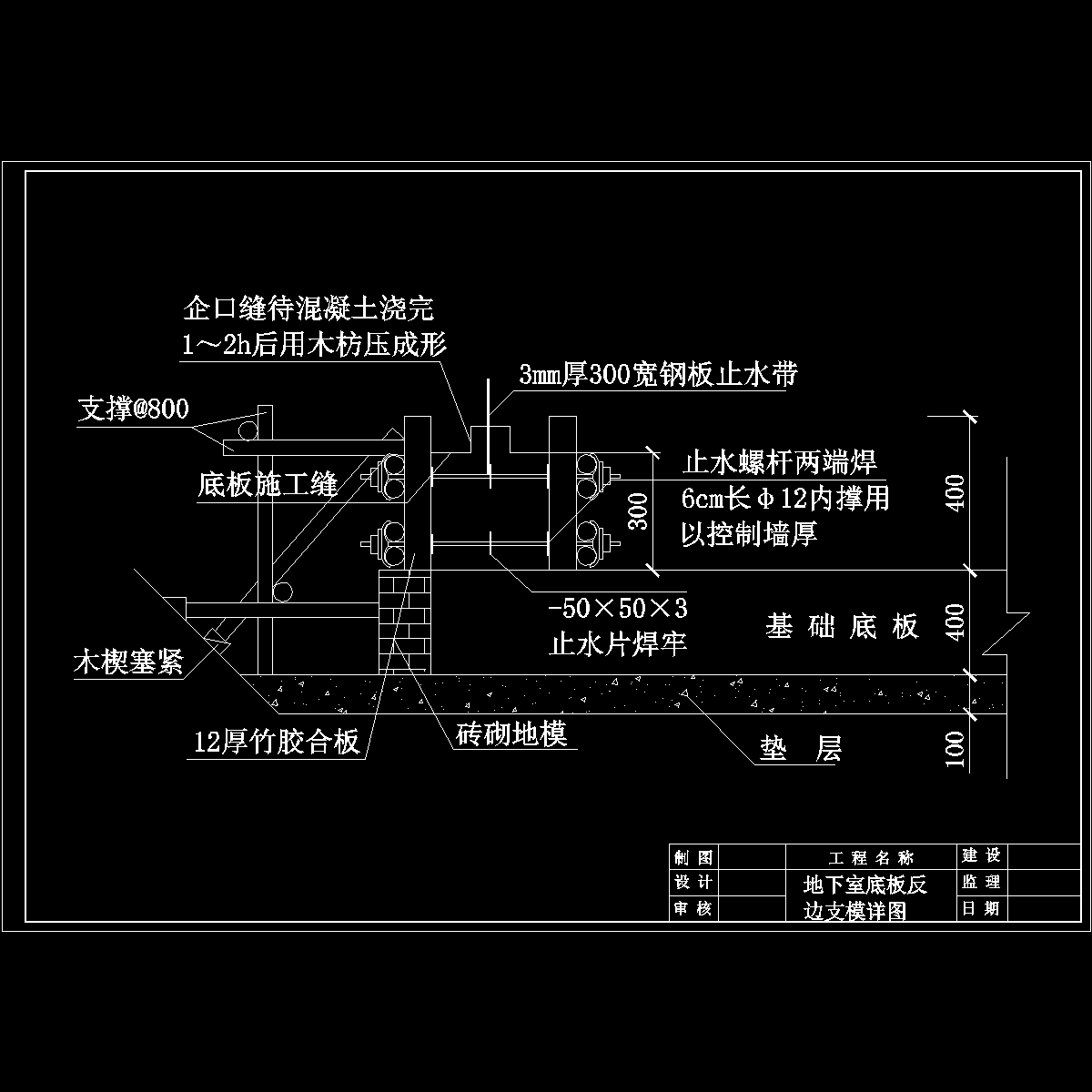

  • 地下室反边支模详图.dwg
    地下室反边支模详图.dwg

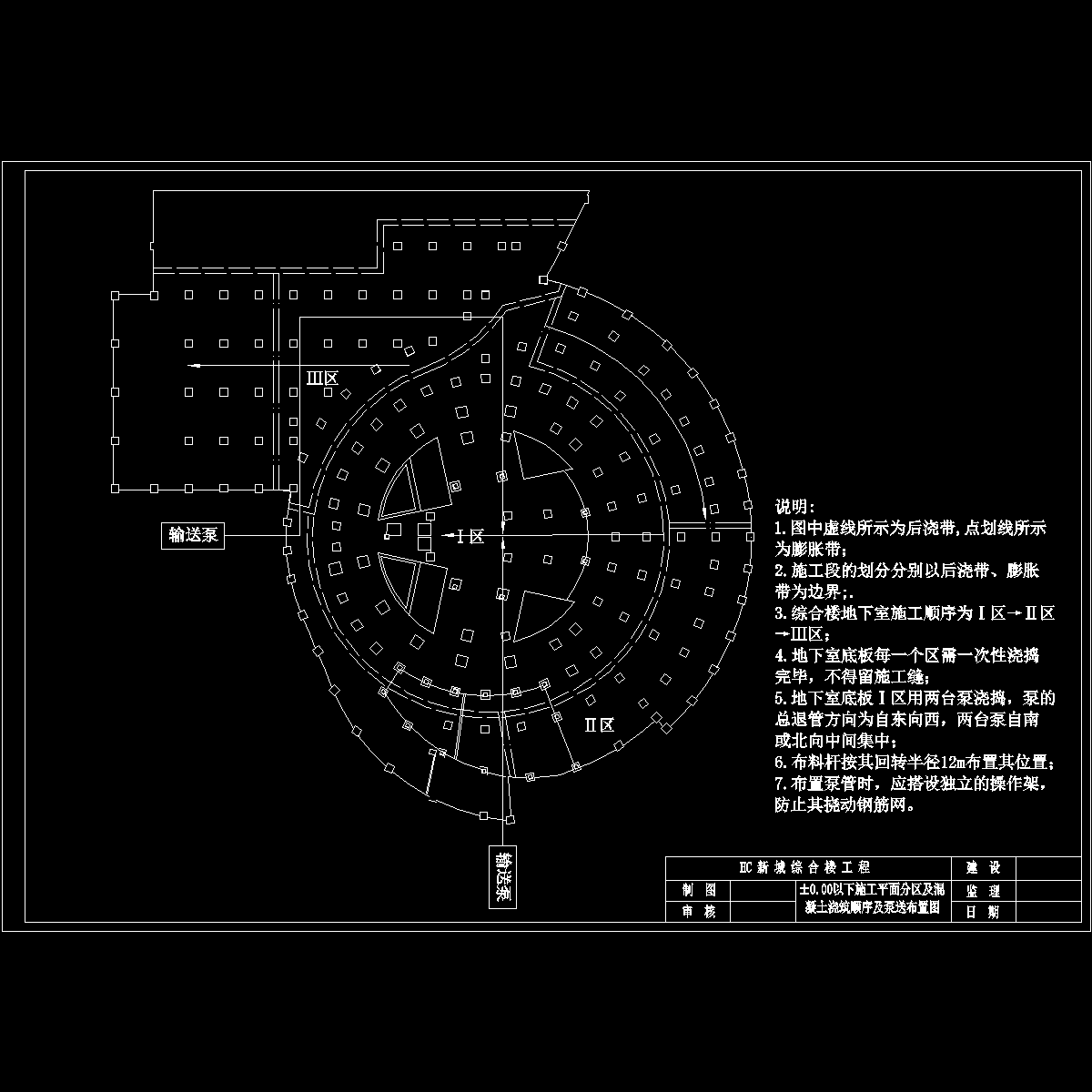

  • 地下室施工分区图.dwg
    地下室施工分区图.dwg
