办公楼外脚手架施工方案_CAD

附件详情

  • 一、项目概要 3
  • 二、外 脚手架 工程总体计划 3
  • 三、外脚手架设计应满足的基本要求: 4
  • 四、外脚手架设计 4
  • (一)双排脚手架的计算 5
  • (二)挑架设计计算 9
  • (三)屋面挑扩架设计计算 12
  • 五、外脚手架构造设计: 17
  • 六、脚手架搭设要求 18
  • 七、安全技术措施: 20
  • 八、搭设和拆除的注意事项 22
  • 九、附图: 22

附件详情

总建筑面积38150平方米。半地下室面面积8800平方米。主体建筑面积29350平方米。

该项目外脚手架用Φ48×3.5MM钢管搭设,为了不影响以后车道的施工,考虑在一层采用悬挑架,垂直封闭采用绿色密目安全网,外排立杆和水平杆以及剪力撑用油漆刷为黄色,中间设200MM高红白相间腰线,间距为7200MM,在建筑物周围设四个安全通道入口

此外架设计为多立杆式钢管扣件脚手架,外网采用密目安全网,脚手架大小横杆的允许挠度为杆件长的1/150——1/200,荷载的设计除屋面挑扩架上不得堆置其它材料外以脚手架脚手板上实际作用荷载设计在200公斤以内。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

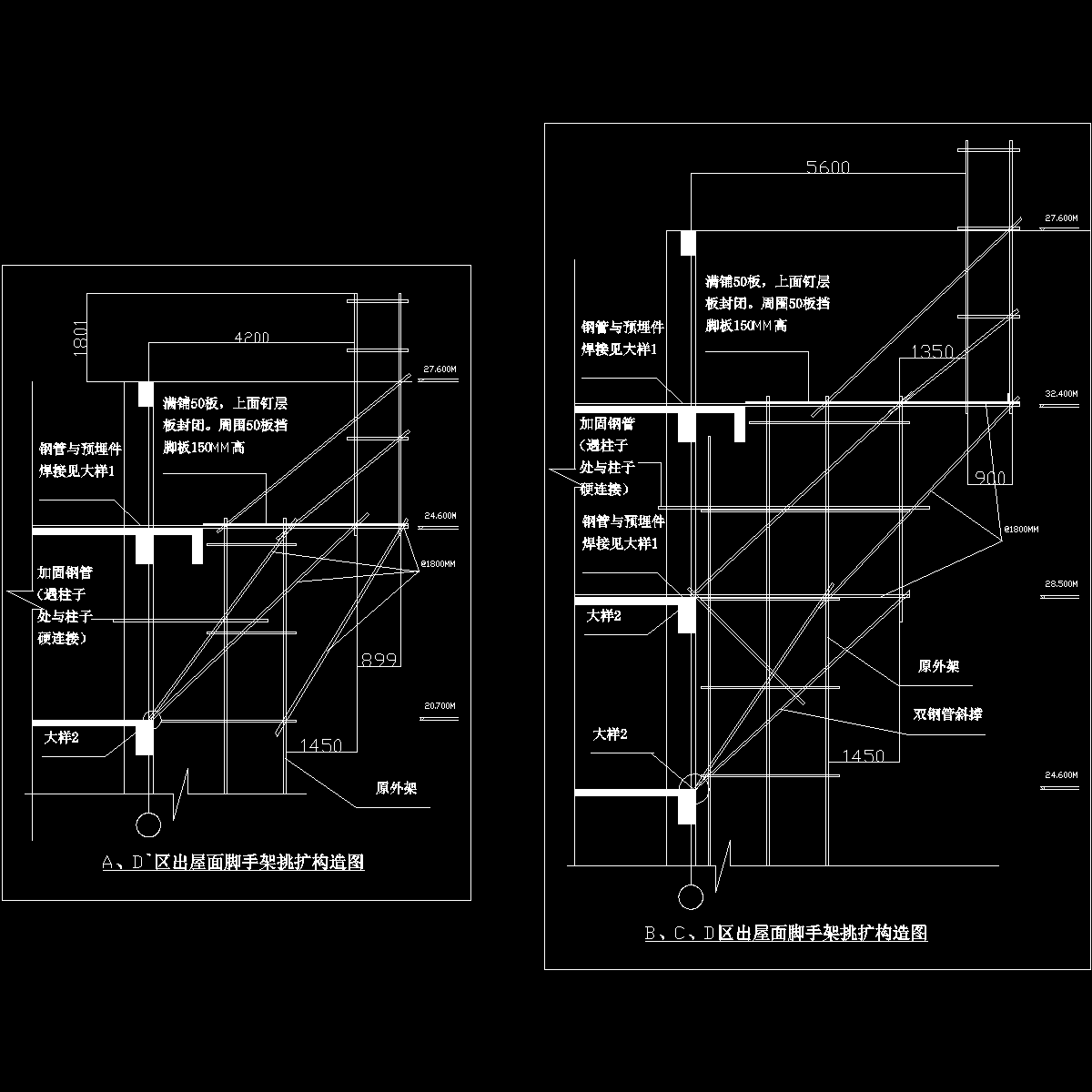

  • a,d'区出屋面挑扩架(黑白稿).dwg
    a,d'区出屋面挑扩架(黑白稿).dwg

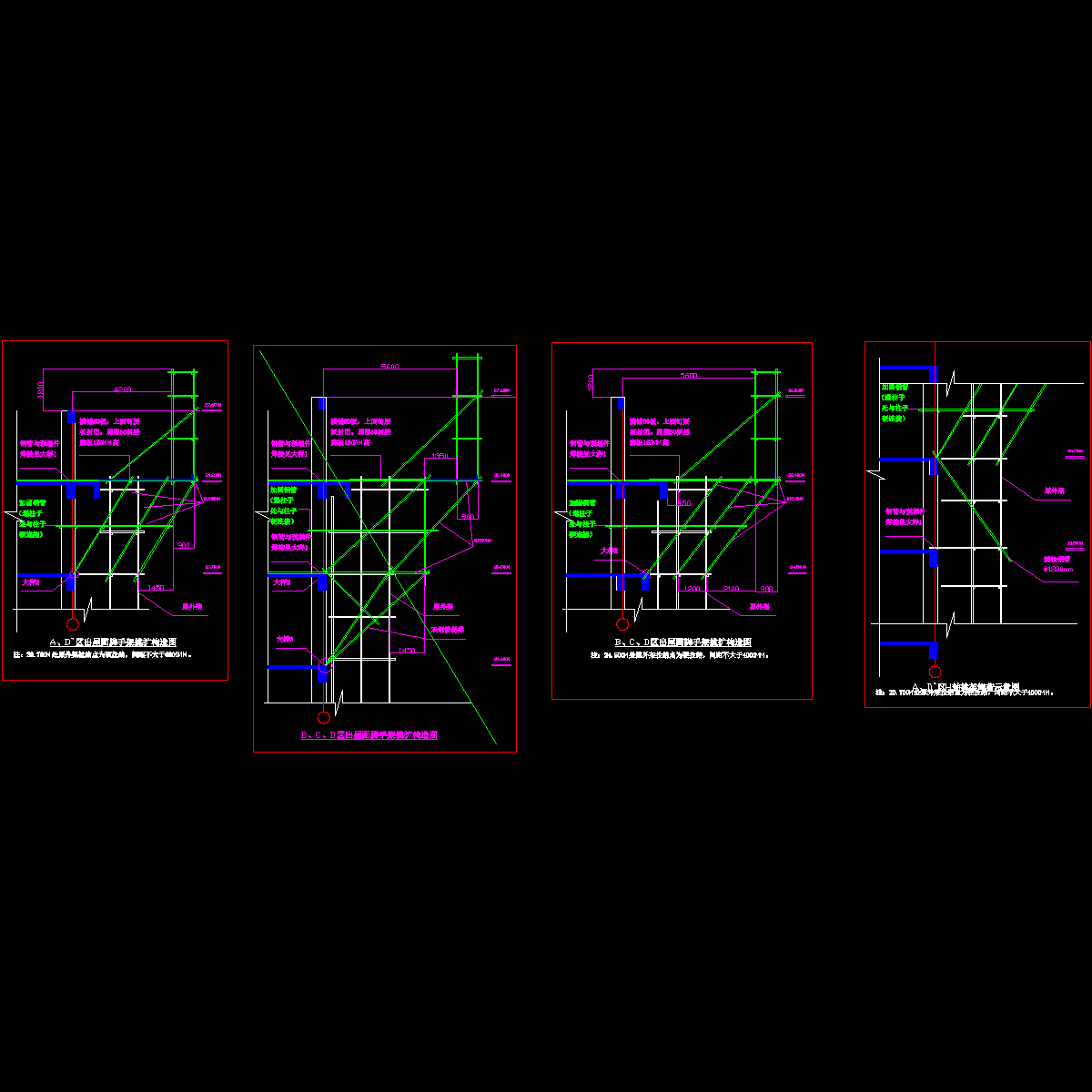

  • 出屋面挑扩架.dwg
    出屋面挑扩架.dwg

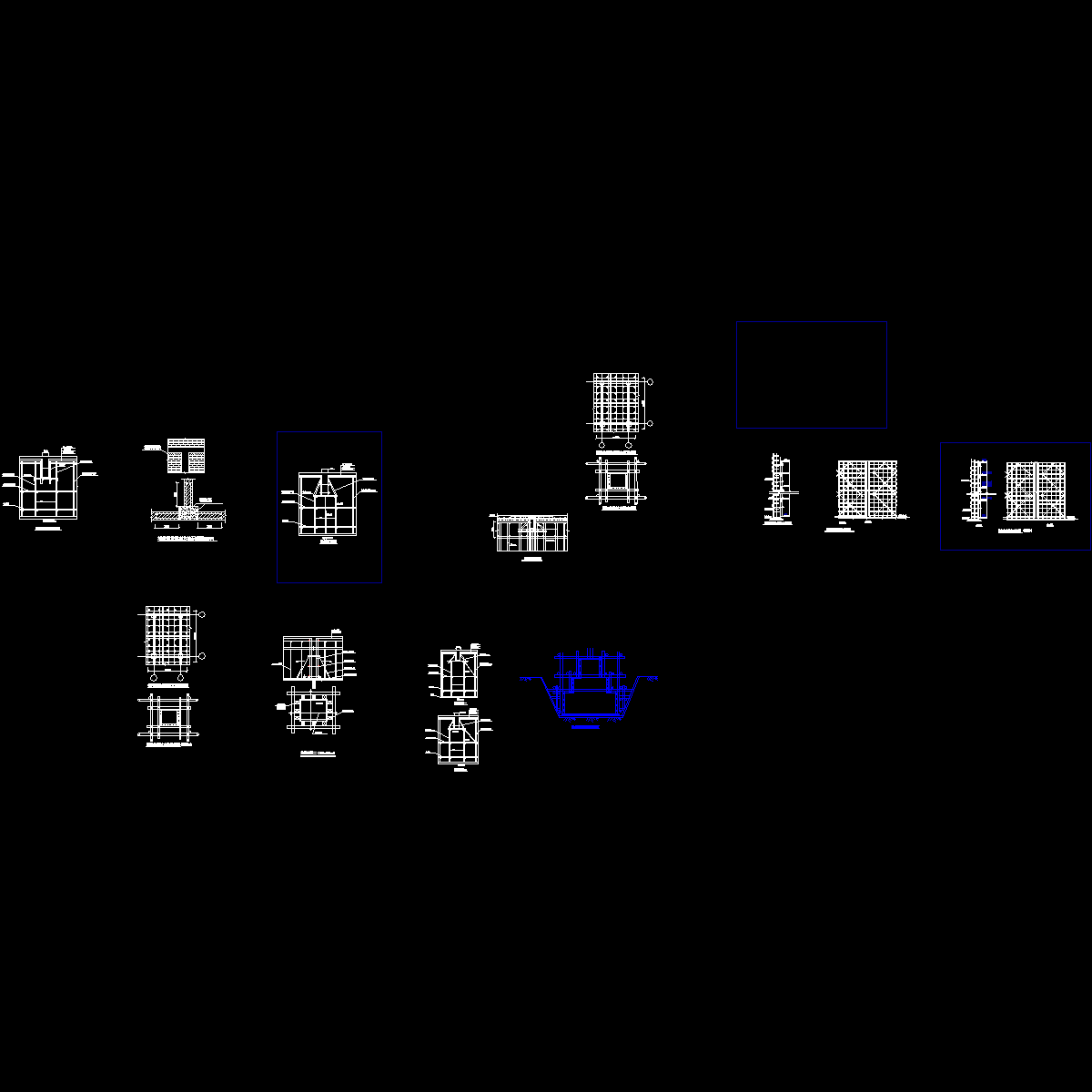

  • 外架.dwg
    外架.dwg

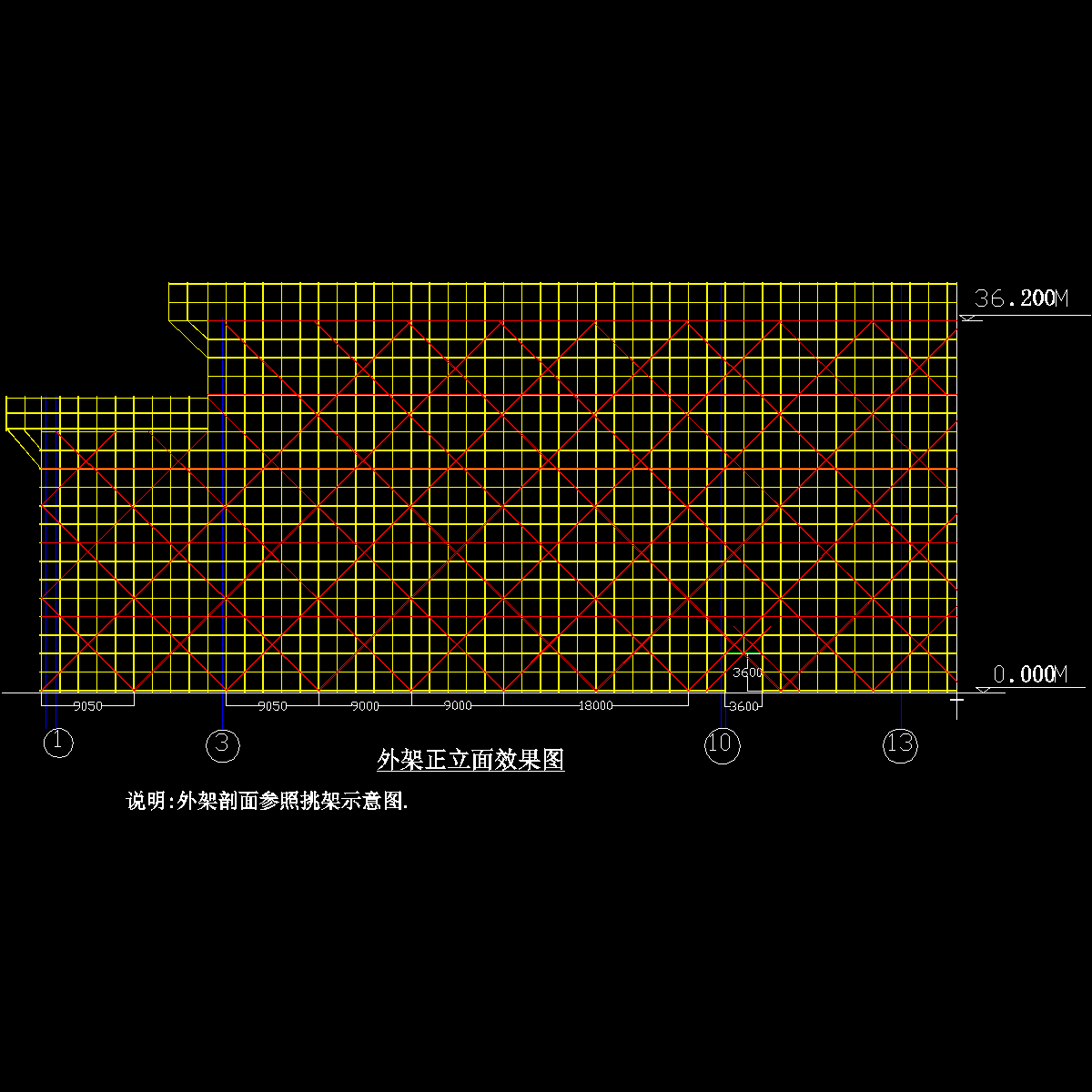

  • 外架正立面.dwg
    外架正立面.dwg
以上是部分截图,请下载附件后查看完整高清内容
