综合楼外墙维修脚手架搭设施工方案_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 脚手架搭设:双排 脚手架
  • 脚手架支固:落地式脚手架,悬挑式脚手架
  • 连接方式:扣件式
  • 搭设高度:18.9m
  • 脚手架计算书:落地式脚手架,悬挑式脚手架
  • 编制时间:近代年
  • 基本参数:搭设高度为 18.9 m,横杆与立杆连接方式为单扣件。
  • 施工重点、难点:第三段,十八层至十九层,搭设高度9.3 m,局部达到13.2 m,该段可直接搭设于十七层天面上。

附件详情

  • 一、 编制依据
  • 二、项目概要
  • 三、脚手架方案总体设计
  • 四、脚手架方案具体做法
  • 五、脚手架的材质要求
  • 六、 脚手架的搭设流程及要求
  • 七、安全防护措施
  • 八、文明施工
  • 九、脚手架避雷措施
  • 十、脚手架拆除
  • 十一、脚手架搭设检查与验收
  • 十二、安全交底
  • 十三、应急预案
  • 十四、附件
  • 1、落地式脚手架计算书
  • 2、悬挑式脚手架计算书

附件详情

计划进行外墙翻新装修,其主要工作内容是:①凿掉空鼓条砖,约占总面积的4﹪,②用水泥砂浆修补抹平凿掉部位,③外墙涂料打底,④面层涂料装饰。
该建筑物始建于上世纪九十年代初期,框架剪力墙结构,已空置多年,为高层塔式楼,外墙铺贴白色条砖,底层部分有裙楼,标准层以上南立面多数为封闭式阳台。室内混凝土观感质量较差,分隔墙为铁丝骨架夹泡沫板。室外地面为混凝土地面,表面完好,没有塌陷现象,地面各项排水设施完善。裙楼天面、露台等均为上人屋面,表面完好。
该建筑物地下一层,地上十九层,其中一至四层层高为3.6m,五至十一层、十三至十七层层高为3.3m,十二层层高为2.4m,十八层4.8 m,十九层层高3 m,建筑总高度68.5m,北面五层以上①~⑦轴为外挑1.3m;十六至十七层中的⑦~○13轴为悬挑阳台,外伸1.3m。
该建筑物外脚手架分三段搭设
1、第一段,一层至十二层,搭设高度39.9m,采用落地式脚手架,加设钢丝绳卸荷,钢丝绳卸荷点设置于九层楼面,吊拉至八层,实际上卸荷高度15.6 m。由于该工程有部分裙楼,落地式脚手架有部分直接搭设于裙楼天面上,相对于混凝土地面而言,裙楼天面较薄弱,按最不利条件,落地式脚手架承载基层以裙楼天面进行计算(见落地架计算书)。为更加保险起见,在下层对应位置设置顶杆,将力传递到下层,使双层楼板受力。
2、第二段,十三层至十七层,搭设高度18.9 m(含女儿墙栏护高度),采用悬挑式脚手架。该段只有三面需要设置悬挑工字钢,西立面在十二层开始缩回1.0m,形成一个露台,适当缩小内外排立杆间距,脚手架可直接搭于此楼面上,相当于落地架,高度为21.4m。
3、第三段,十八层至十九层,搭设高度9.3 m,局部达到13.2 m,该段可直接搭设于十七层天面上。

09年编制,附带施工详图、钢管落地脚手架计算书及普通型钢悬挑脚手架计算书


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

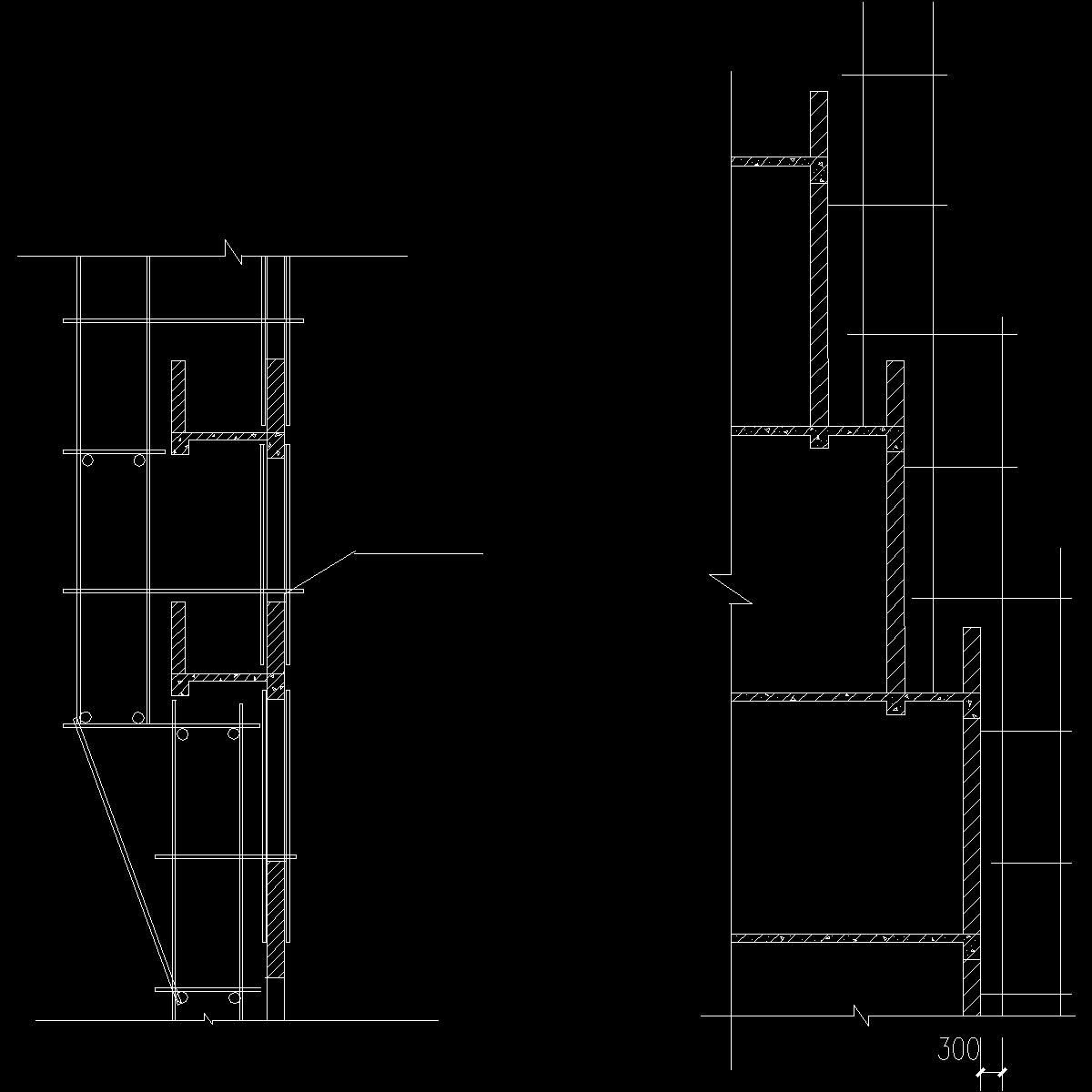

  • drawing建委图(十)(十一).dwg
    drawing建委图(十)(十一).dwg

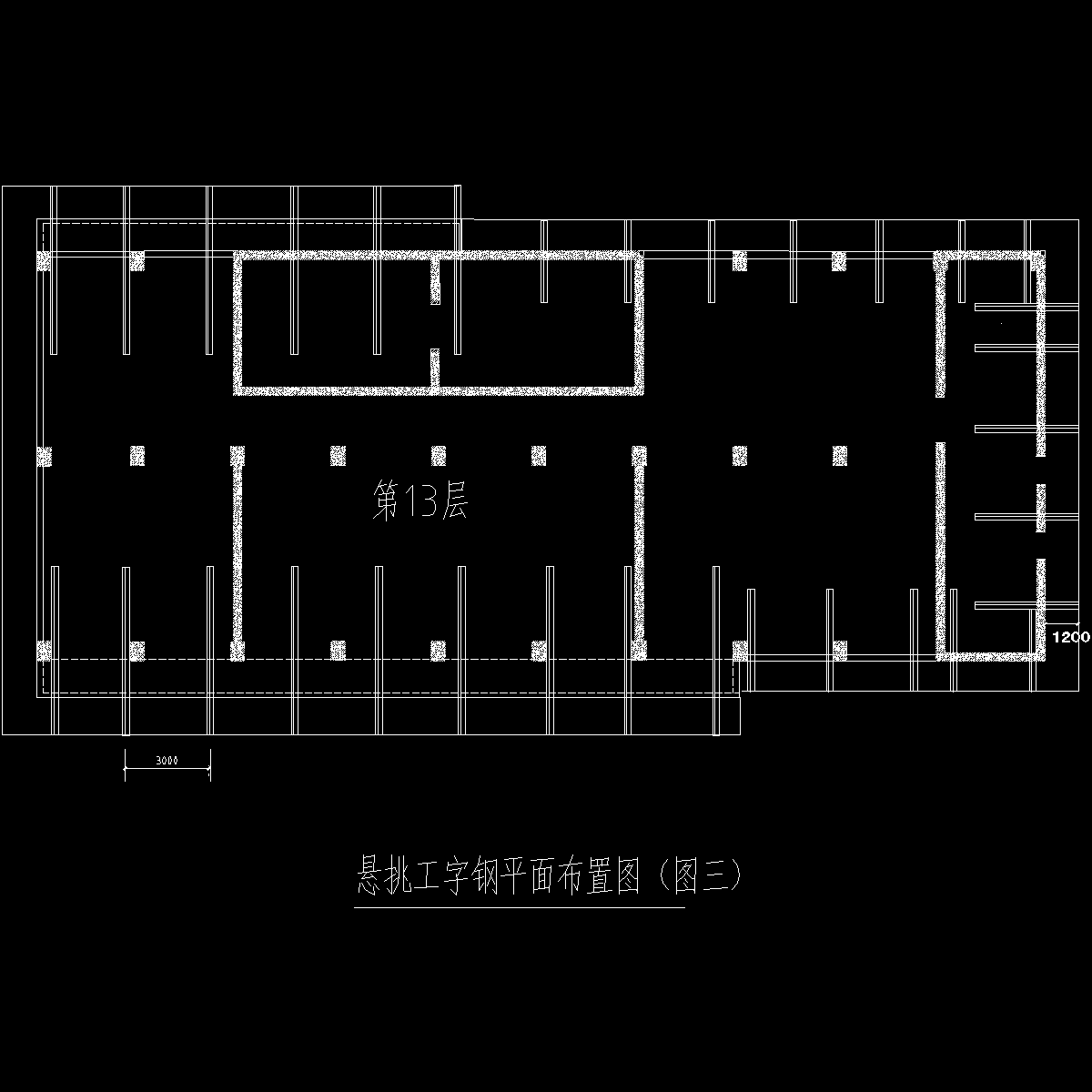

  • drawing外架平面图(三)2009-7-23.dwg
    drawing外架平面图(三)2009-7-23.dwg

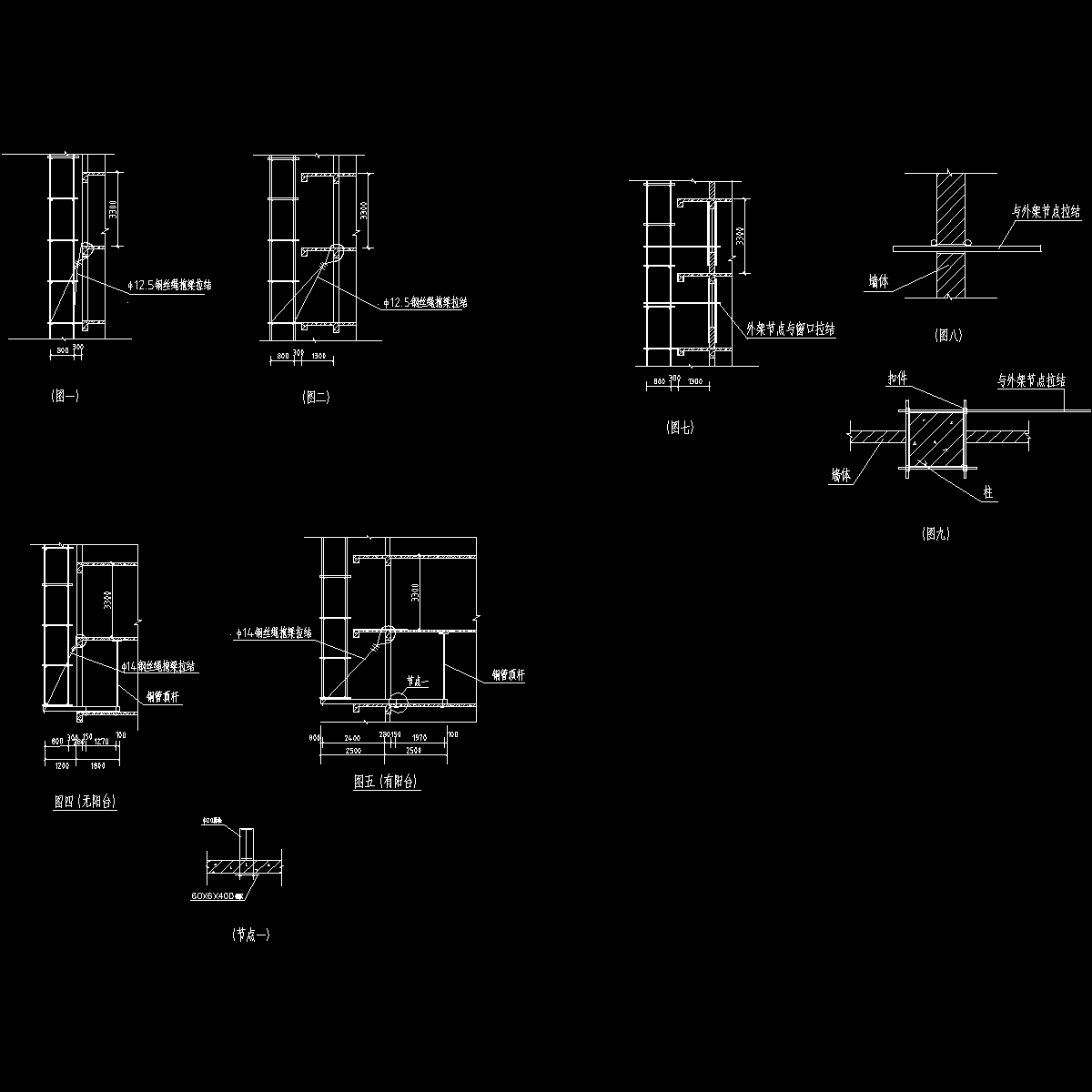

  • drawing外架详图(1、2、3、4、5、7、8、9).dwg
    drawing外架详图(1、2、3、4、5、7、8、9).dwg
以上是部分截图,请下载附件后查看完整高清内容
