30000平米地下室人防通风工程设计施工CAD大样图

附件详情

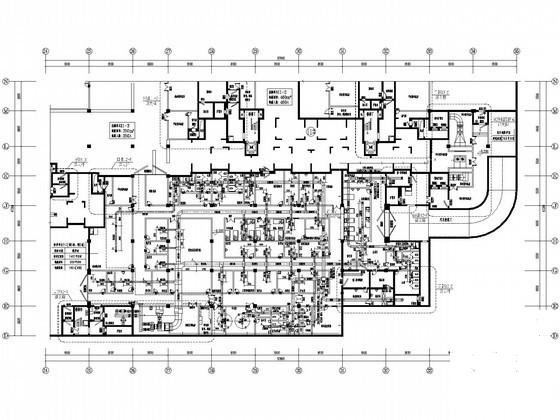

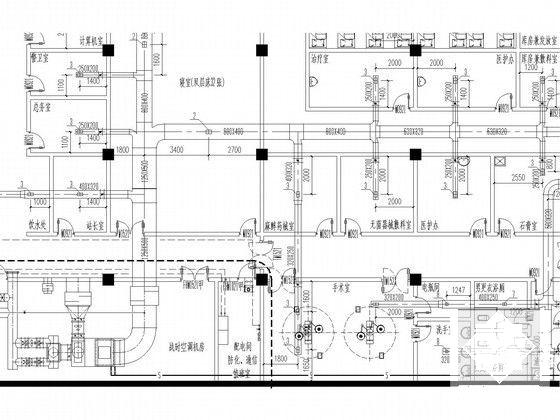

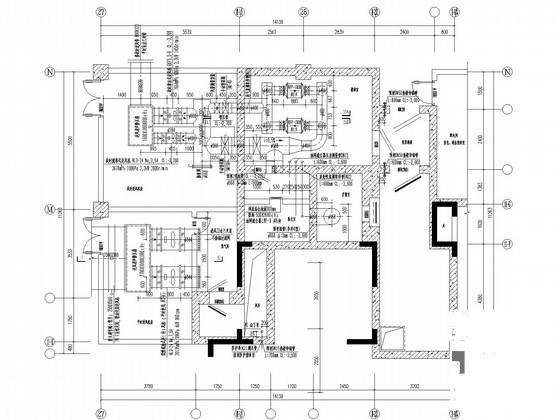

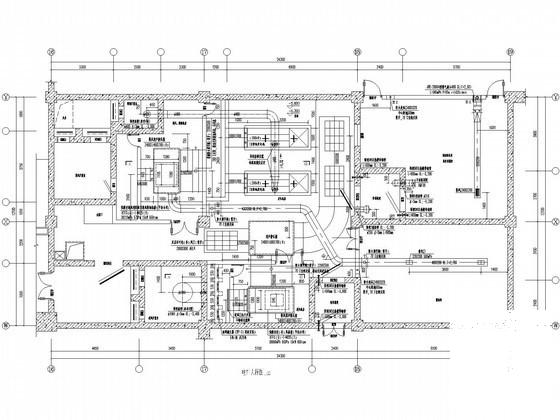

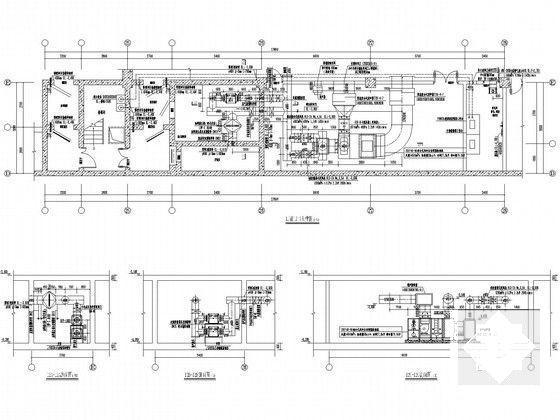

稿件为江苏某住宅小区地下室通风排烟及 人防工程设计 施工图纸，图纸美观大方，设计精细。该项目总建筑面积为29578m，其中人防区建筑面积为29074m。平时为小汽车停车库，停车位682辆，共分为8个防火分区；战时为附建式人防工程，分为12个防护单元，其中防护单元1、2、3为核6级、常6级的物资掩蔽部, 防化等级为丁级；防护单元4、5、6、8、9、10、11为核6级、常6级的二等人员掩蔽部，掩蔽人数均为1300人，防化等级为丙级。防护单元7为核5级、常5级的专业队队员掩蔽部，掩蔽人数200人，防化等级为丙级；防护单元12为核6级、常6级的医疗救护站，掩蔽人数140人，防化等级为乙级……


图纸共25张(缺少图框)。
