人防防空洞暖通工程设计施工CAD图纸

该项目为人防防空洞出入口楼梯间加压送风设计，地上二层，地下六层。

设计范围：楼梯间及合用前室防烟系统设计；

防排烟设计：

1、防烟楼梯间、合用前室

1.1 本项目中楼梯间和合用前室不满足自然排烟条件，楼梯间和合用前室均采用机械加压送风系统，加压风机设计在屋面加压送风机机房里面，楼梯间-6、-4、-2、1层设计自垂百叶风口,合用前室每层设计加压送风口，加压送风口手动按钮的位置应能方便人员手动操作，且不得影响消防验收。合用前室余压值为30Pa。防烟楼梯间余压值50Pa.

2、防排烟自动控制要求

2.1 当某处发生火灾时，该处手动报警、（烟）温感器向消防控制中心输出报警信号，能联动开启着火层及相邻层合用前室的加压送风口及加压送风机。楼梯间常开的自垂百叶风口。

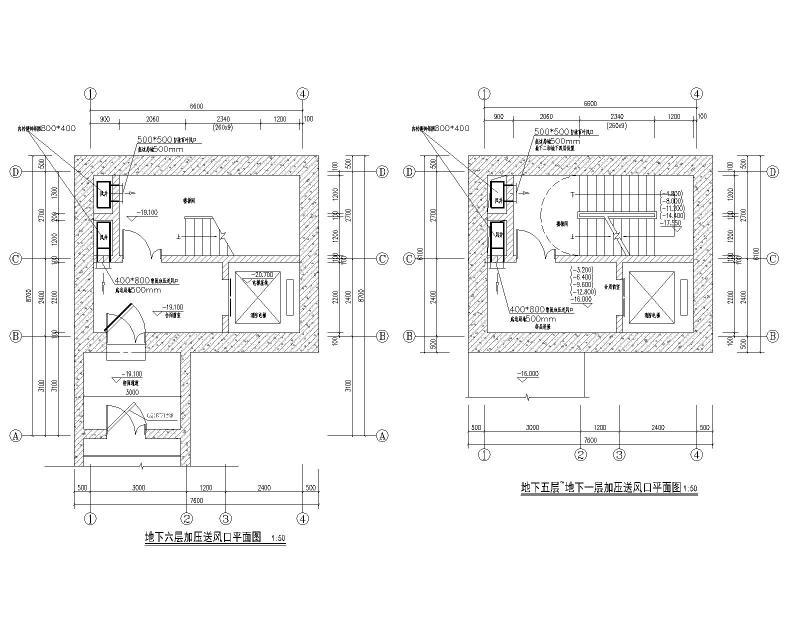

加压送风口平面图

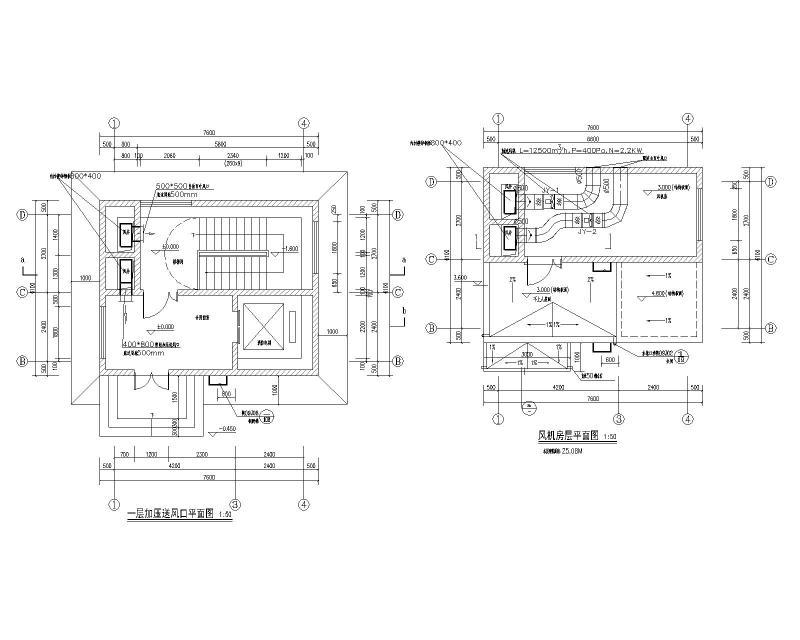

风机房层平面图

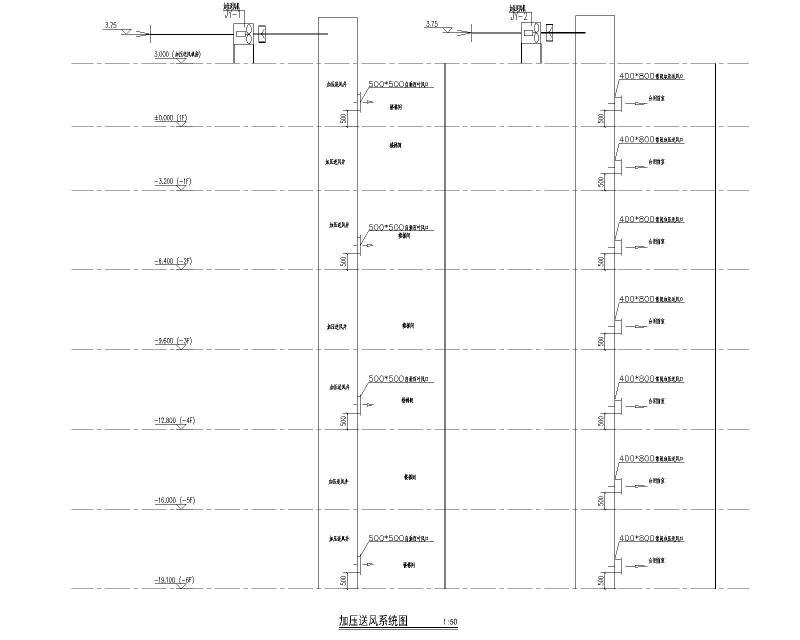

加压送风系统图

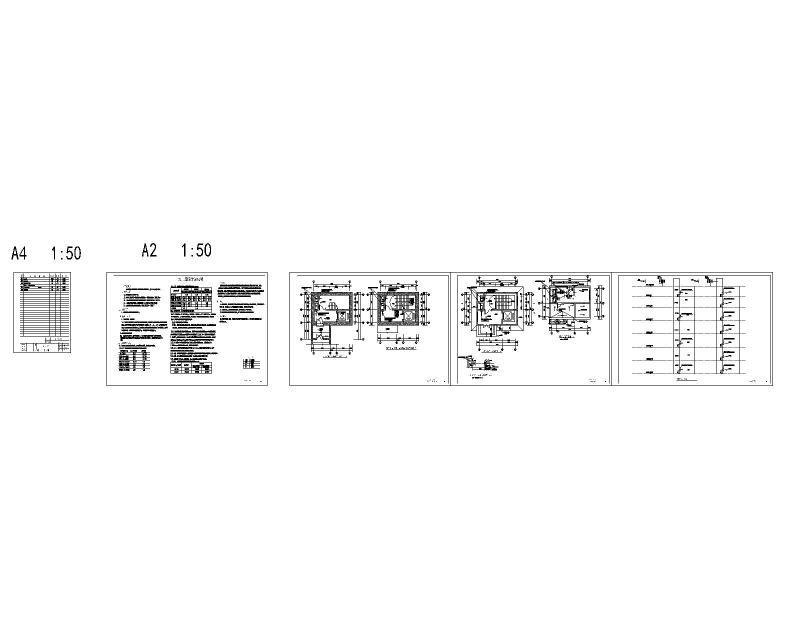

缩略图
