综合楼塔吊基础设计及施工方案_CAD

附件详情

  • 一、项目概要
  • 二、地质概况
  • 三、塔吊基础设计
  • 四、QTZ63B(5610)型塔吊基础设计验算
  • 五、塔吊监测
  • 六、质量技术措施
  • 七、安全生产措施

附件详情

该项目是一栋连体建筑,R/C框架结构,总建筑面积40298平方米,一层地下室(面积6341平方米)。

2、塔吊基础型式:
该项目塔吊基础采用4×ф500mm高强预应力管桩,单桩设计承载力为1125KN,塔吊桩基础施工的各项技术、质量指标要求与工程桩相同。塔吊基础承台尺寸为5m×5m×1.4m,采用C30混凝土浇筑。承台底垫层浇筑C10混凝土100mm厚。承台底双向配筋φ20@200,承台面双向φ20@200,架立筋ф16@400。塔吊桩布置在承台四只角上,邻桩中心距为3.5m。该项目土层较厚,选择②6层粉质粘土为桩端持力层。该项目塔吊桩长取25米,桩芯用C30混凝土填实,桩周摩阻力标准值为13.9KN/m2。塔吊基础抗倾覆设计时,管桩的抗拔力是作安全储备,故预应力管桩顶要按塔吊基础施工图要求,凿露管桩顶≥500mm长的预应力钢筋锚入承台,此外还要参照施工图要求插4根长3.3m直径为22的二级钢筋入桩孔。承台钢筋保护层厚度25mm。塔吊基础施工参照本方案附图。


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

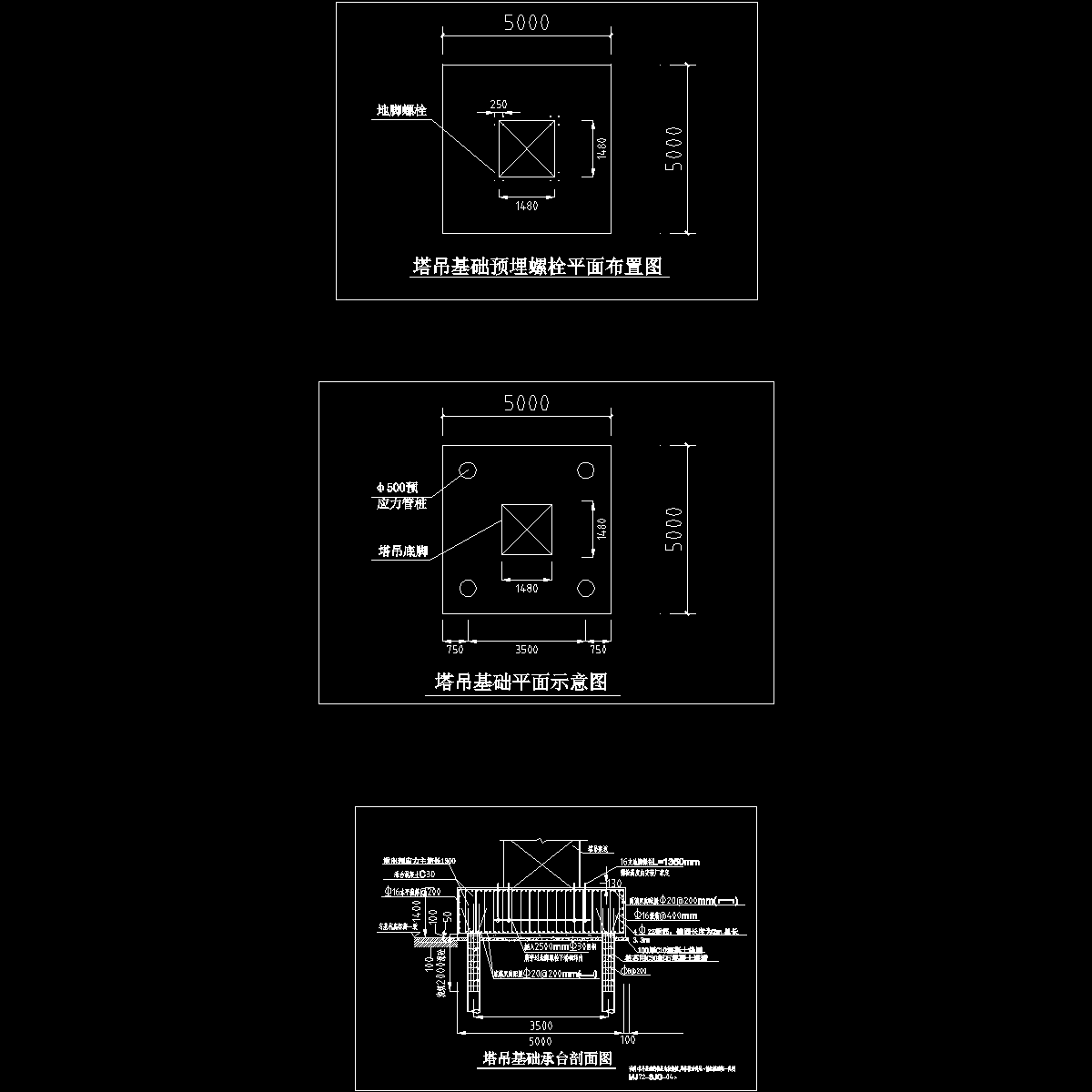

  • 塔吊基础平面图(南航).dwg
    塔吊基础平面图(南航).dwg

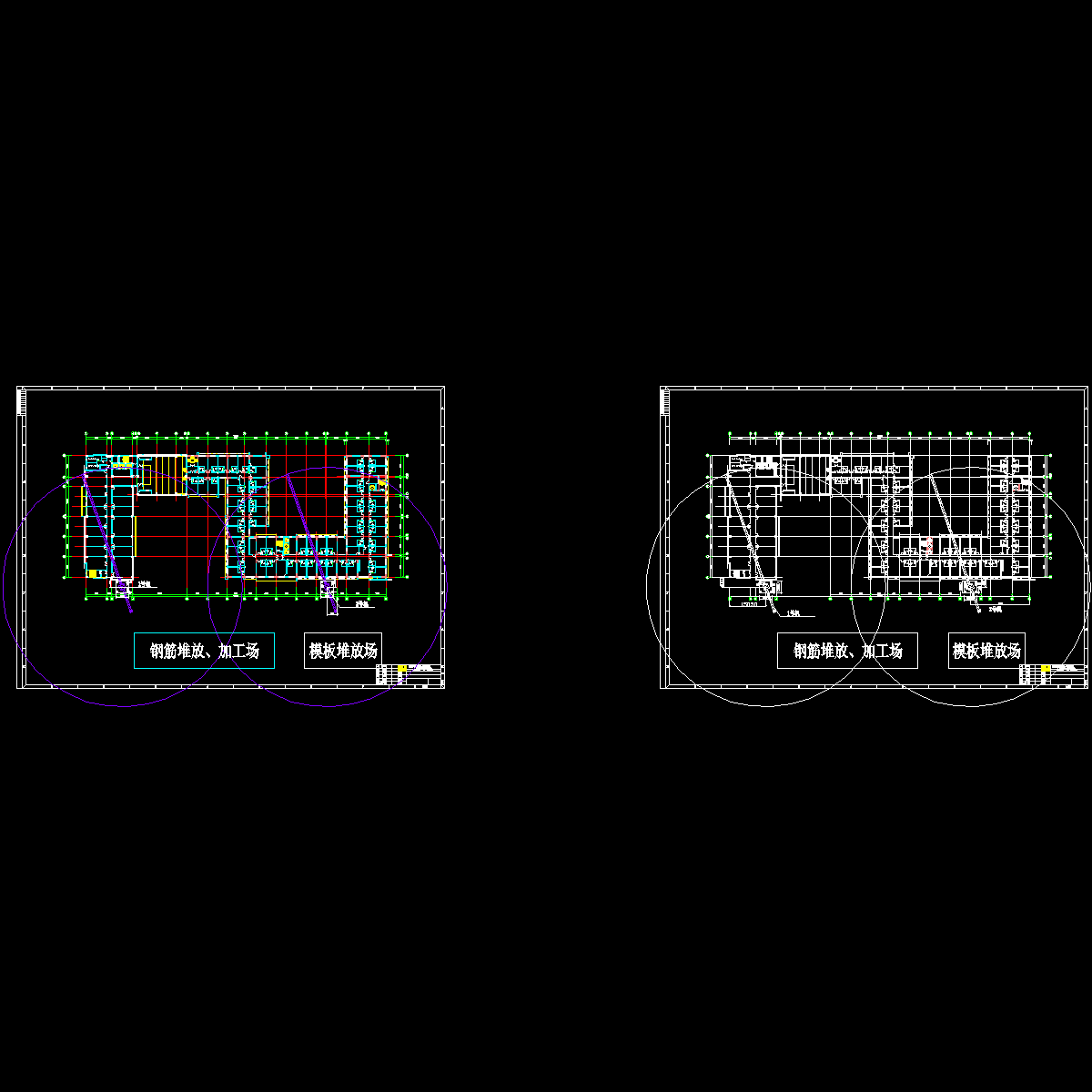

  • 塔吊平面示意图0.dwg
    塔吊平面示意图0.dwg
以上是部分截图,请下载附件后查看完整高清内容
