一、说明:
M900A塔式起重机由行走机构、基础节、标准节、滑动底座、内塔身、回转台、平衡臂和起重臂构成。为便于运输,塔身采用的片式结构,塔顶高度为119.69米,回转台高度为106.47米,基础节顶标高13.49米,起重臂长度为70米,平衡臂长度为24米。
该机将在广安首次安装,安装全部标准节和60米起重臂。

三、方案选择:
由于本现场有大型吊车CC1000履带吊配合,所以,为减少高空作业和施工难,原则上平衡臂和起重臂采用CC1000履带吊整体吊装,标准节尽可能的多装几节以后再安装滑动底架及以上部件,以减少顶升加节的工作量。
四、准备工作:
⑴塔吊安装前两条轨道应安装好,并验收合格后交付安装;
⑵塔吊运抵现场后,所有零部件应清点完毕,缺件应补齐,复查完主要安装尺寸,无误后方可进行吊装;
⑶有一批具有塔吊组装经验和操作证的安装作业人员;
五、所需机具、材料和人员组织:
(一)机具和材料
KH1000(200t)履带吊:1台
CC1000履带吊(78米主臂):1台
60t龙门吊:1台
20t汽车吊:1台
10t倒链:2个
32t以上千斤顶:4台
水平仪:1台
道木20×20×100cm3:5方
吊装用钢丝绳:2对
大榔头(12P):6个
其他装配也应齐备
(二)人员组织:
技术人员:1名
材料员:1名
安装钳工:8名
起重工:2名
塔吊操作员:2名
电工:2名
杂工:4名
六、作业过程及顺序
(一)基本塔的安装:
⑴底盘的安装:
①将台车安装在轨道上,并调整相对位置,便于以后装配基础节; 然后安装连接支座、夹轨器和锚固杆,如下图所示。


2

3

4

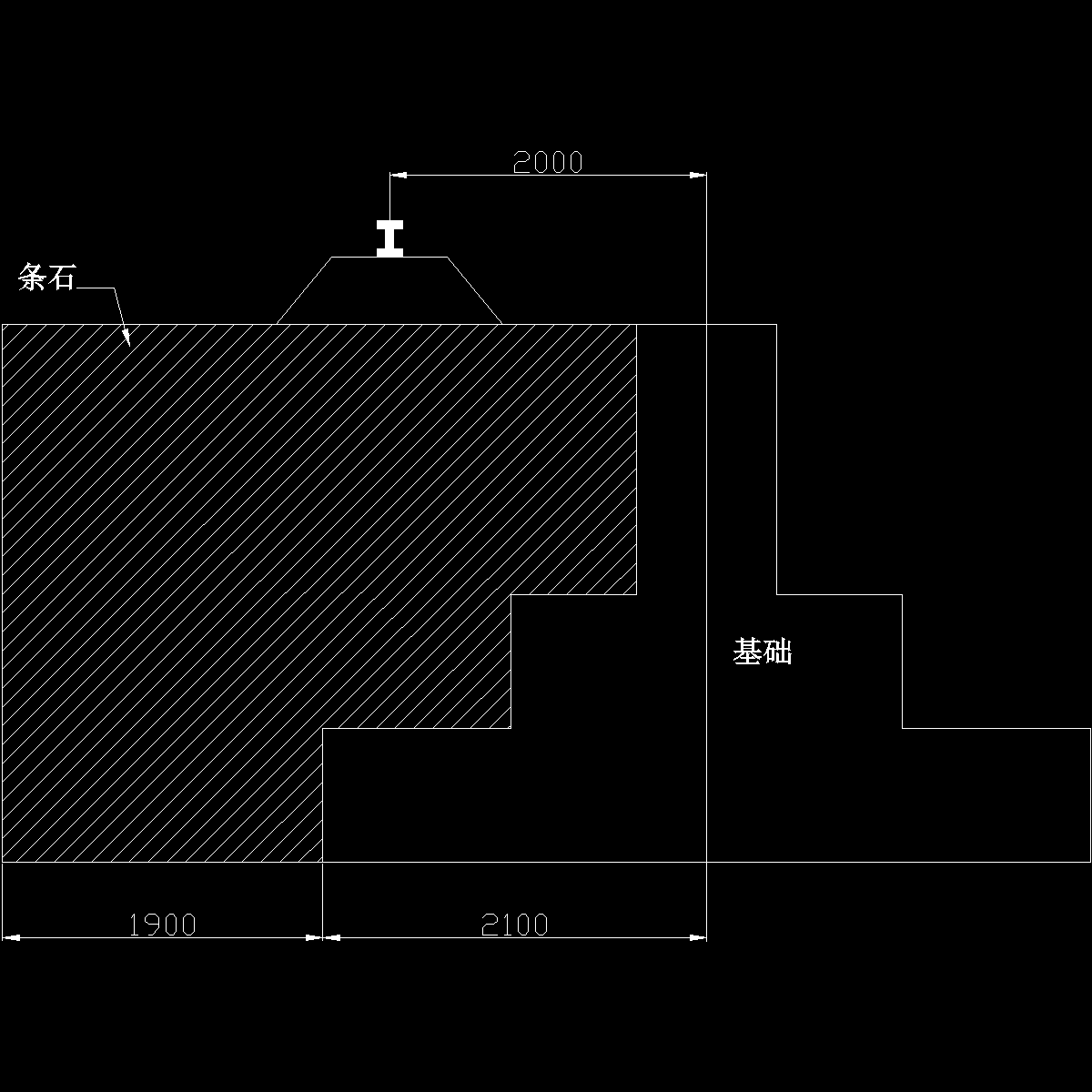

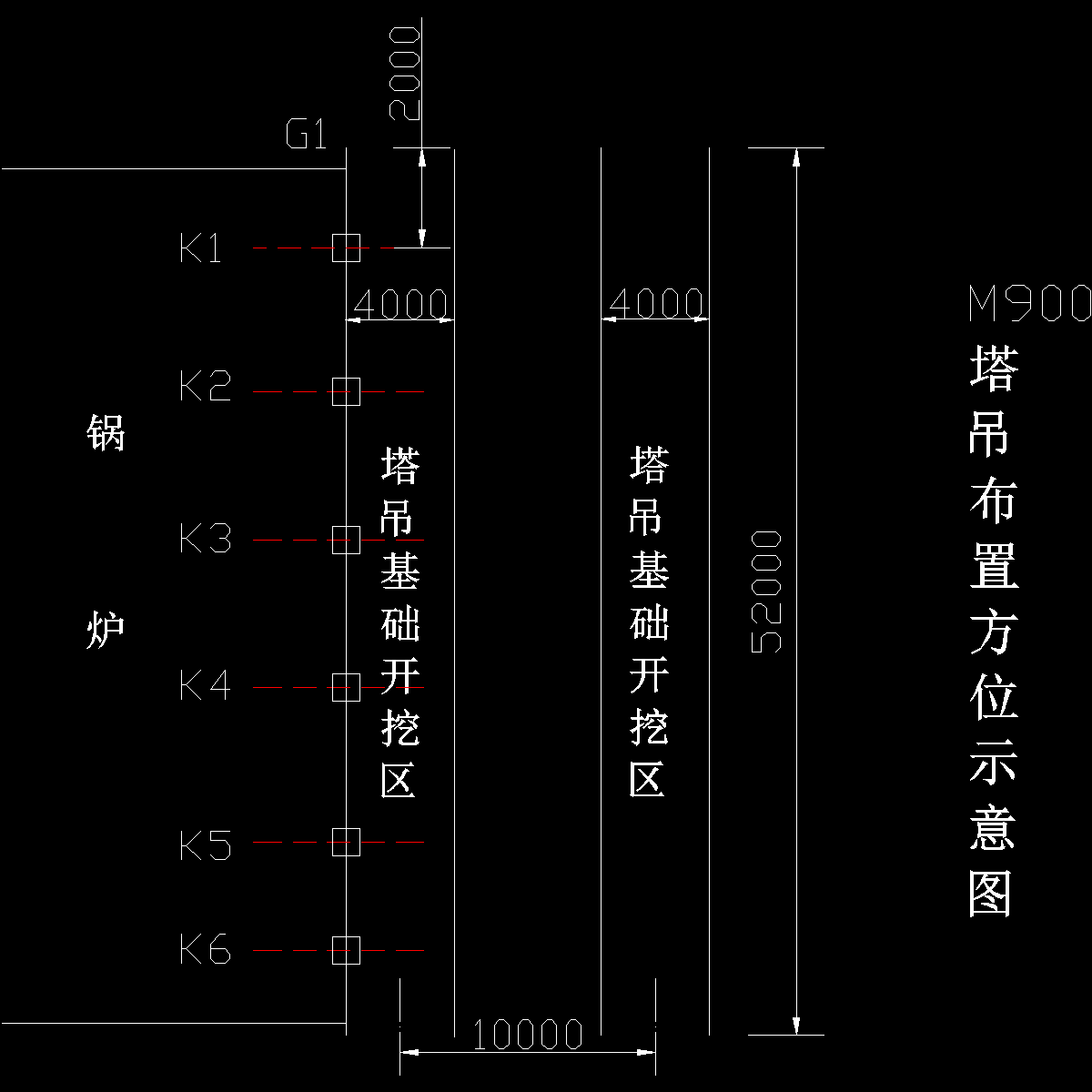

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源
