5.施工升降机安装前的准备
该项目所使用的SC200/200型施工升降机,安装与基坑肥槽上(标高确定为电梯基础顶标高高出周围自然地面5cm)和车库顶板上。
5.1基础制作
升降机基础混凝土尺寸为4500×6000×340mm。混凝土强度等级C35,基础底板上留设孔洞,用于埋设地脚螺栓,地脚螺栓由厂家提供。
5.2基础地基及防水处理
施工升降机落于肥槽上时,升降机基础下土方需夯实并设基础梁,抵抗电梯基础的不均匀沉降,基础梁一端固定,固定在主楼外墙上。
施工升降机落于地下室顶板上时,待车库顶板防水及保护层施工完毕后,沿升降机基础四周,四面(建筑物一侧除外)采用页岩砖砌筑240mm厚挡墙,挡墙高度应低于首层窗台标高下400cm,待施工升降机拆除后进行土方回填。
……
6.施工升降机安装
6.1安装工艺流程
底盘、护栏的安装→吊笼安装→试车→导轨架安装→附壁杆件安装→电缆导向装置安装→调试→安全限位安装及试运行→ 防雷接地 →验收
6.2底盘、护栏的安装
6.2.1首先将底盘安装到位,将地脚螺栓穿过底盘孔,与基础预留孔联接,并用标准节底节对接管口的水平度,并塞实底盘下空隙,拧紧地脚螺栓(注意此连接螺栓的防锈处理,如加入黄油)。
……
6.11安全通道搭设
由于施工升降机与结构之间有1.5m左右的距离,需要在电梯轨道与结构楼板之间,搭设运输通道,通道满铺挑板,并挂大眼安全网,宽度比升降机门口宽度两边各宽出200mm。为保证安全,在运输通道两侧整个立面上搭设防护栏杆,满挂密目安全网。安全通道与建筑物之间设置定型防护门。
……
室外电梯-主体结构通道架体平面图
车库上室外施工电梯基础图

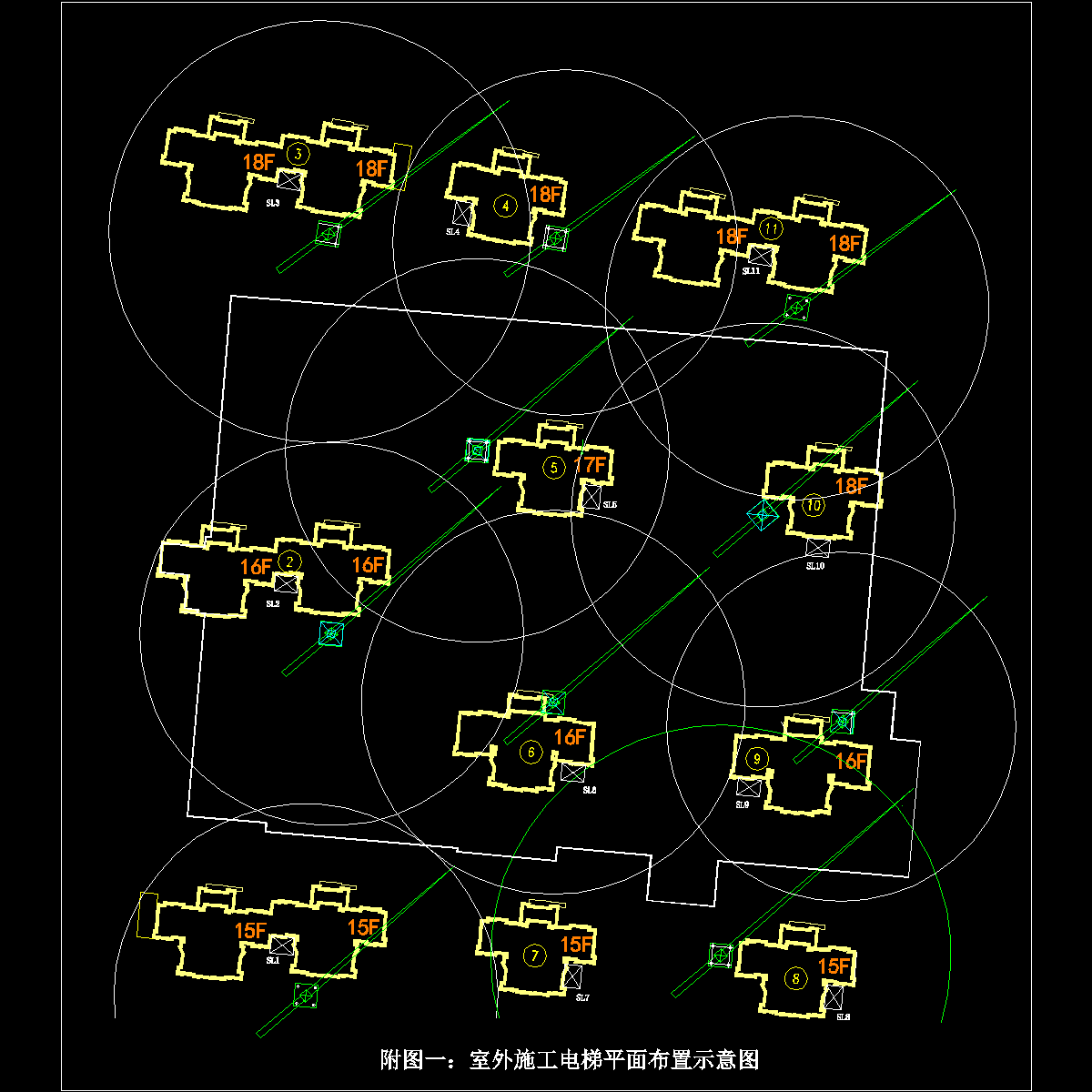

室外施工电梯平面布置示意图
