高层商用住宅楼建筑水暖施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:87平方米
  • 建筑地上层数:30层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:62张
  • 设计年代:近代
  • 地下室用途:车库
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式:市政供水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 项目所在地:安徽

附件详情

  • 给排水设计说明
  • 给排水平面图
  • 消火栓系统图
  • 排水系统图
  • 给水系统图
  • 冷凝水系统图
  • 雨水系统图
  • 户型卫生间给水系统详图
  • 户型卫生间给水平面详图
  • 地下室自动喷淋平面图
  • 机房屋顶排水平面图
  • 商铺排水管道系统图
  • 厨房卫生间冷热水管道布置平面详图
  • 低区消防管道系统图
  • 通风及防排烟平面图

附件详情

一、项目概要:
为一类高层住宅建筑,设计耐火等级一级。地下一层,地上三十层,其中地下一层为非机动车车库,地上一二层为商业网点,三层以上为普通住宅。
二、设计范围:
建筑内的室内给排水及消防给水设计。
三、给水系统:
该项目生活用水由市政管网直接供水。
四、排水系统:
该项目生活用水由市政管网直接供水。
五、消火栓系统:
该项目消防给水系统为临时高压。由小区消防泵房加压供水。消防水箱设置于小区最高建筑屋面。
共62张

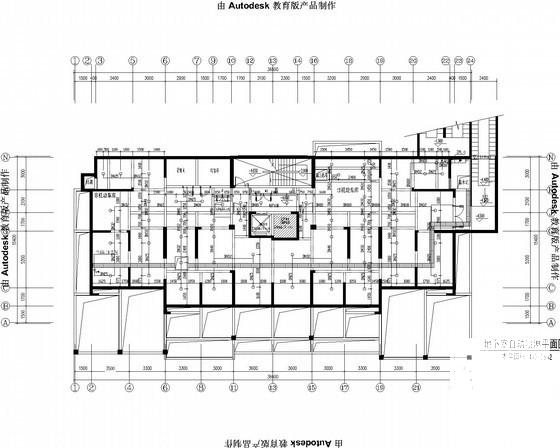

地下室自动喷淋平面图

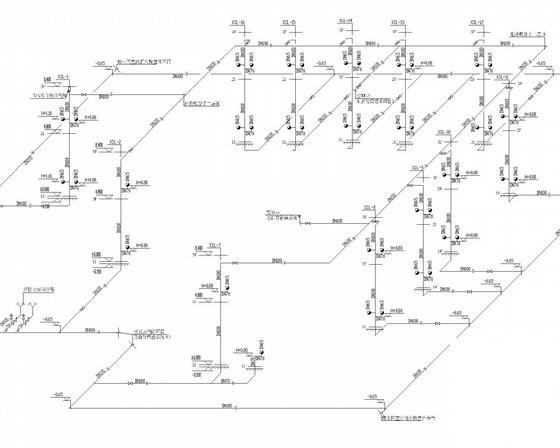

消火栓管道系统图

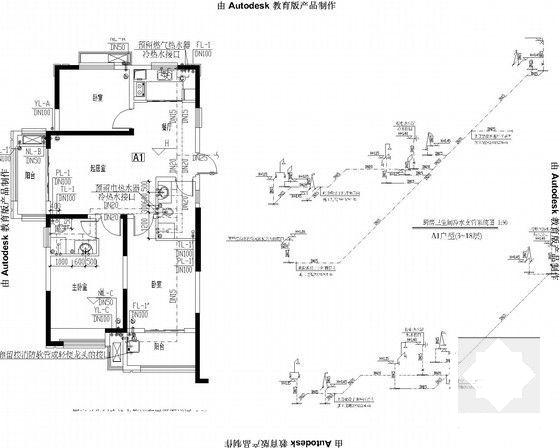

厨房卫生间冷热水管道布置平面详图

给水管道系统图

消火栓系统图

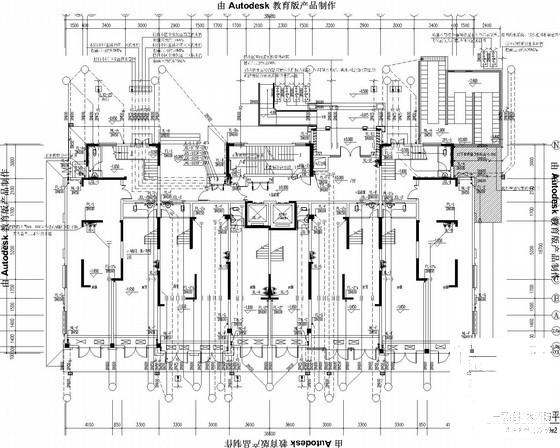

给排水消火栓平面

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 住宅建筑施工图纸 - 1
    住宅建筑施工图纸 - 1
  • 住宅建筑施工图纸 - 2
    住宅建筑施工图纸 - 2
  • 住宅建筑施工图纸 - 3
    住宅建筑施工图纸 - 3
  • 住宅建筑施工图纸 - 4
    住宅建筑施工图纸 - 4
  • 住宅建筑施工图纸 - 5
    住宅建筑施工图纸 - 5
  • 住宅建筑施工图纸 - 6
    住宅建筑施工图纸 - 6
  • 住宅建筑施工图纸 - 7
    住宅建筑施工图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
