一、 工程特点
由于周转材料的倒运所需,需要设置三个卸料平台。设备层以下采用落地式钢管卸料平台,四层(含四层)以上设悬挑式卸料平台。
四、施工用料及施工方法
卸料平台 脚手架 采用双立杆搭设,钢管采用φ48×3.2mm,截面尺寸6×3.6m,架体最大搭设高度16m,卸料平台标高为4.95m、9.95m、14.95m。纵距1.5m,步距1.2m,排距1.2m,架体底部铺设跳板,架体与框架柱拉结,连墙杆与顶板预埋锚环相连,护栏高度1.2m,该高度中间(不大于600mm)加一道水平杆,周围挂密目网,平台底部满铺跳板,平台底面的纵向钢管间距为300mm,水平剪刀撑设置从顶层向下每隔2步设置一道水平剪刀撑,纵向剪刀撑搭设角度为45~60度。
四层以上采用悬挑卸料平台,采用槽钢焊接平台。卸料平台水平钢梁(主梁)的悬挑长度及宽度为7×2.6米,水平钢梁锚固长度为500mm,主梁采用[22a号槽钢U口水平,次梁采用[16a号槽钢U口水平,次梁间距0.90m。容许承载力均布荷载2.00KN/m2,最大堆放材料荷载10KN。
钢丝绳采用6×37+1φ24,外侧钢丝绳与墙的距离为6.1m,外侧钢丝绳与内侧钢丝绳之间的距离为2米,上部拉绳点与墙支点的距离为7m,拉结角度分别为47度、57度,钢丝绳穿过梁中并用卡环固定。吊环采用δ=20钢板并焊于主梁侧面,钢平台临近墙500mm处主梁底部焊接[16a ,L=200mm的横挡,槽钢所有焊缝高度不小于6mm。次梁上满铺50mm厚木跳板,平台三面设1.2米高钢管防护栏杆,栏杆立杆间距不大于1000mm,水平栏杆间距600mm,外挂密目网。


2

3

4

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

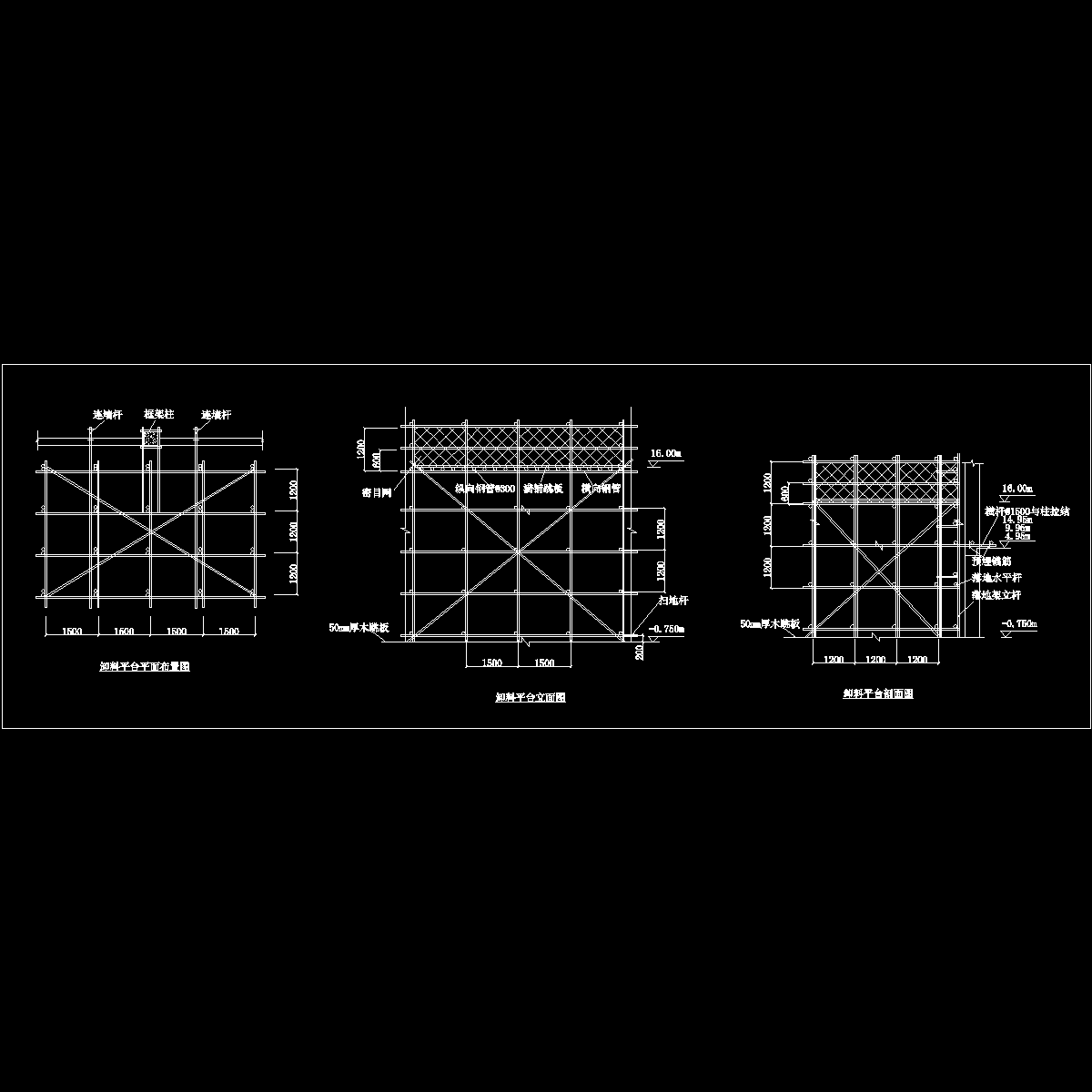

  • 落地式卸料平台图.dwg
    落地式卸料平台图.dwg

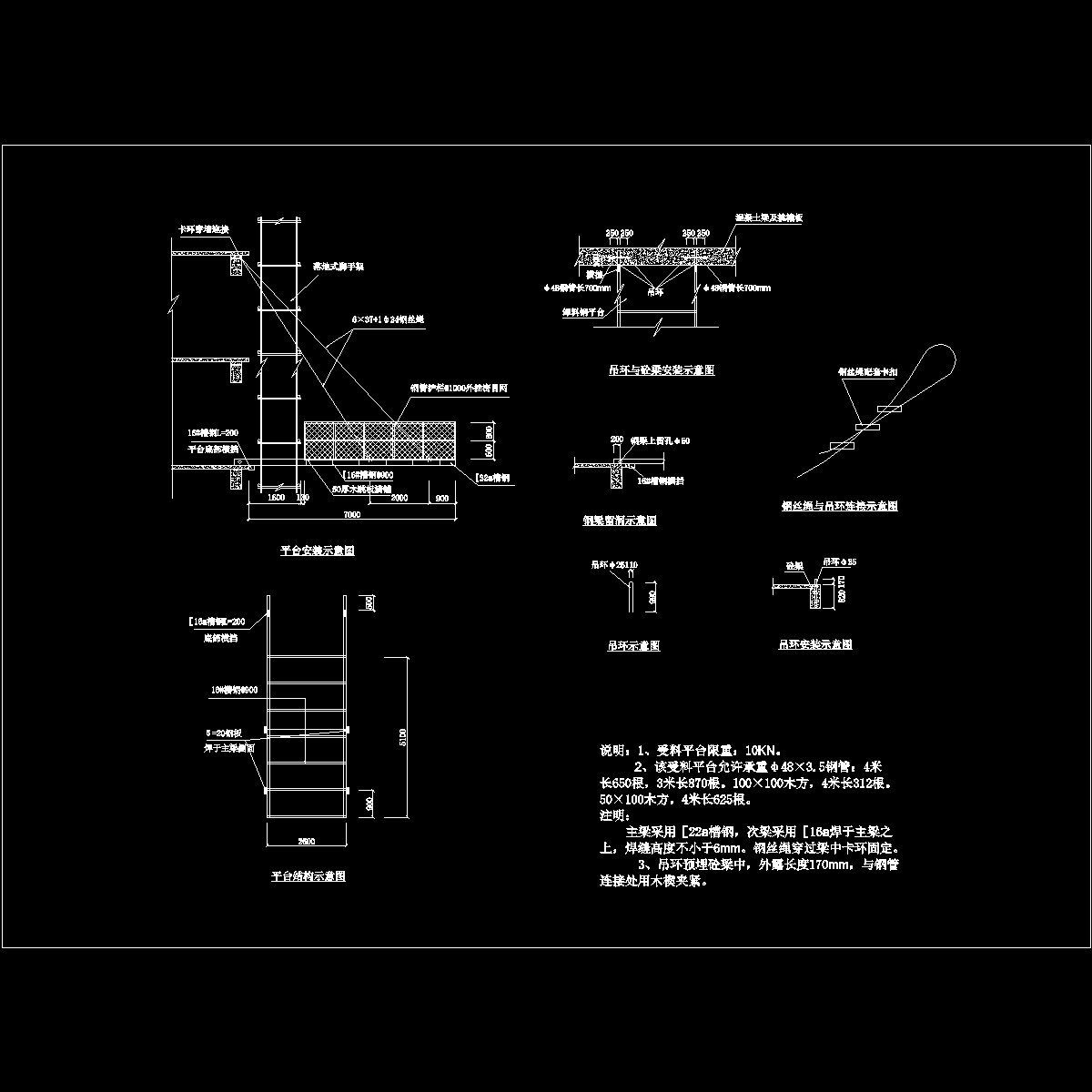

  • 悬挑钢构受料平台.dwg
    悬挑钢构受料平台.dwg
以上是部分截图,请下载附件后查看完整高清内容
