该项目主体结构施工时,每幢号房均在二层楼面位置设置一个落地式卸料平台,作为二层位置的模板材料吊装中转平台

落地式卸料平台采用48x3.5mm(厚度不得小于3.2mm)钢管搭设,平面尺寸为:3000mmx4000mmm,卸料平台高度为11.7m。立杆纵向距离为1500mm、横向距离为700mm,立杆步距为1800mm。设计使用荷载为:堆载5KN/m2、施工活荷载1KN/m2。
一、 构造要求:
1、 卸料平台顶部的牵杠间距按照计算书信息间距为300mm,用扣件固定在横杆上。
2、 在牵杠上部设置50x100木方,间距300mm,木方与牵杠用12号铅丝固定,木方上满铺18厚机制多层板。
3、 设置纵横交叉的扫地杆。
4、 剪刀撑按照附图设置。
5、 顶部设置1200mm高的钢管围护栏杆(离平台600mm高必须 设置一道钢管围护栏杆),围护栏杆立面全部用毛竹脚手片封闭。
.................
附计算书,平面图和立面图


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

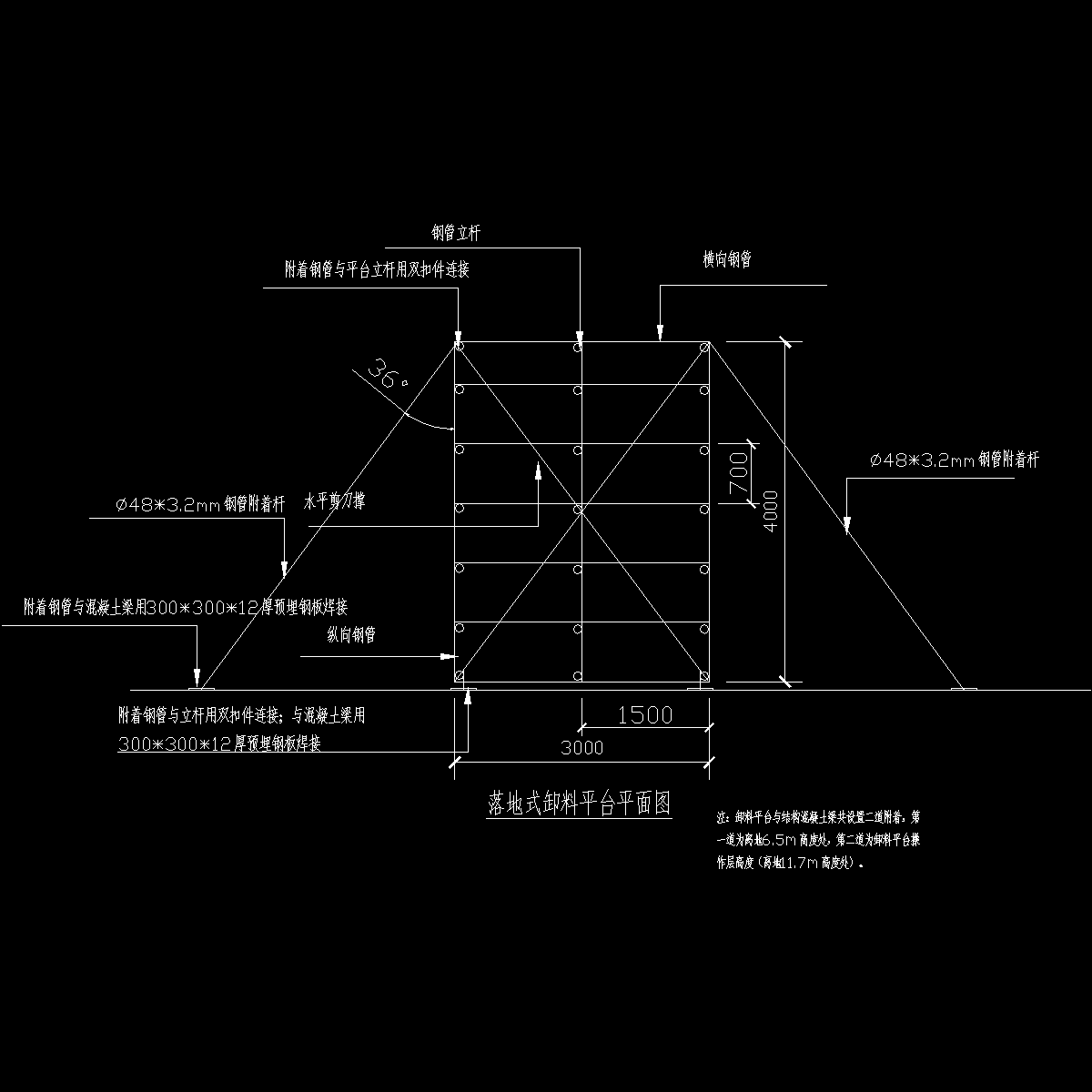

  • 卸料平台平面图.dwg
    卸料平台平面图.dwg

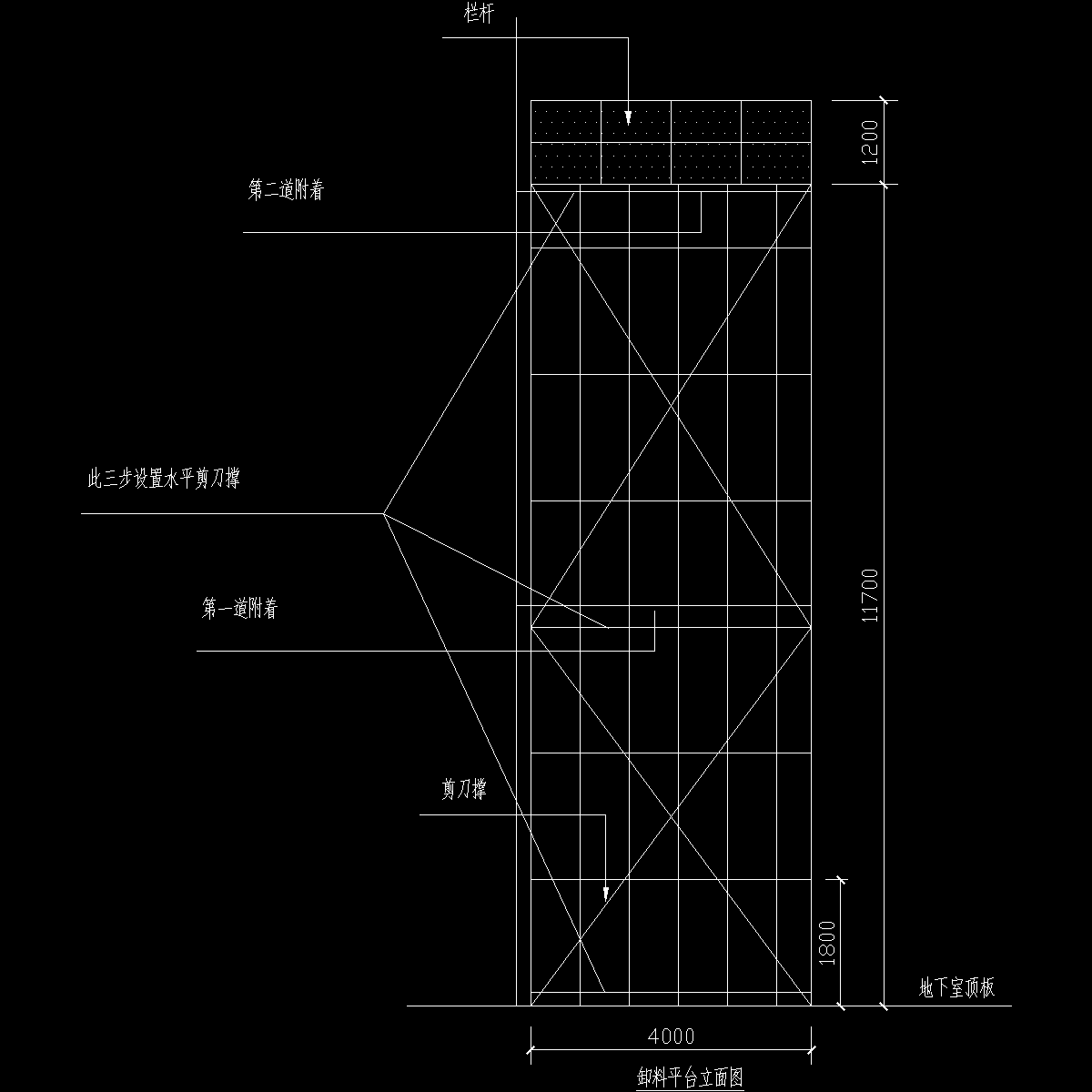

  • 卸料平台立面图.dwg
    卸料平台立面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
