14745平米大型地下室强弱电完整电气CAD施工图纸

  • 建筑类别:住宅,其他
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:14745平方米
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:安徽
  • 强电设计:低压配电,电气照明,接地安全
  • 弱电设计: 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

  • 1、 电气设计 说明
  • 2、配电干线系统图
  • 3、 配电箱系统
  • 4、火灾自动报警及联动控制系统设计说明
  • 5、火灾自动报警系统图
  • 6、漏电火灾报警系统图
  • 7、地下室照明平面
  • 8、地下室动力干线平面
  • 9、地下室火灾自动报警平面
  • 10、地下室高压电缆桥架及弱电桥架走向平面
  • 11、基础接地平面

附件详情

该附件是安徽某大型地下室强弱电完整电气图纸,总建筑面积14745m,停车位325辆。地下室耐火等级为一级。该项目部分为人防地下室,平时为地下车库和设备用房。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、消防自动报警系统设计、漏电火灾报警系统设计、弱电桥架走向、电视电话系统、接地系统设计等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

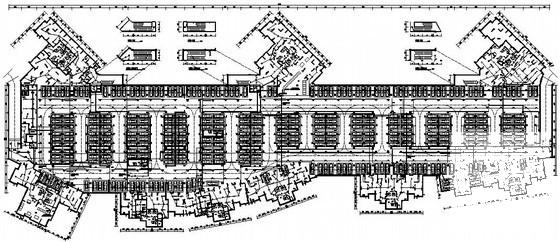

  • 地下室电气施工图 - 1
    地下室电气施工图 - 1

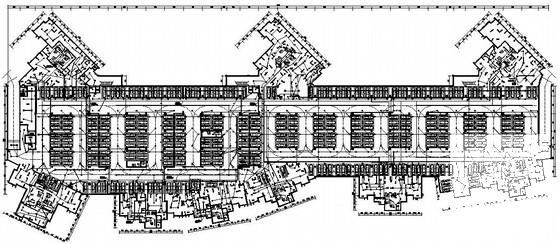

  • 地下室电气施工图 - 2
    地下室电气施工图 - 2

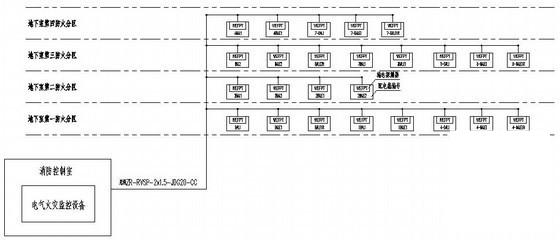

  • 地下室电气施工图 - 3
    地下室电气施工图 - 3

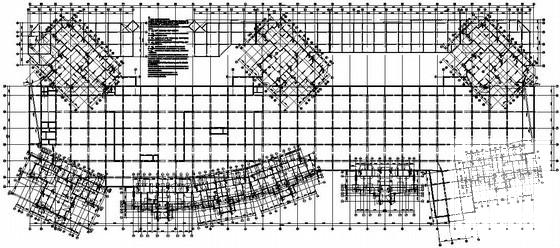

  • 地下室电气施工图 - 4
    地下室电气施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
