大学体育馆钢结构屋盖施工方案(进度计划平面布置CAD图纸)

  • 钢建筑设计结构形式:钢结构,轻钢结构,钢桁架
  • 钢结构层数:多层
  • 钢结构施工部位:屋面,钢梁
  • 钢结构焊接连接方法:高强螺栓连接
  • 钢结构安装方法:分条(分块)安装法
  • 钢结构焊缝探伤:超声波
  • 钢结构施工节点详图、示意图:10张以下
  • 钢结构施工进度计划:无
  • 钢结构施工方案编制时间:

附件详情

由室内排球馆、篮球馆及200M室内田劲场共同组成福建师范大学新校区体育训练基地,建筑面积约11250平方米,跨度分别为52M、35M及26M的H型钢桁架结构屋盖。单榀桁架重量分别为29T、11T及7T左右。该项目结构安全等级为二级,建筑耐火等级为二级。桁架主要受力构件材质采用Q235B,桁架间支撑连接采用10.9级M20高强度螺栓,主材拼接及桁架上下弦杆对接焊缝均为一级焊缝。屋面采用焊接H型钢檩条及C240×80×20×3.0檩条,彩钢板屋面。七度抗震设防,设计使用年限为50年。该项目所采用的钢结构构件在加工厂制作成半成品后运至工地现场安装。考虑到运输的原因,钢桁架在车间整榀制作好以后,根据设计院确认后的位置及方式进行切断,运到工地现场二次拼装。由于室内200M田径馆的钢桁架分为三段,其中最高的一段最高处达到5.8m,如果该构件成型后再运输必将超出运输条件,因此超出运输条件部分的构件只能在工厂内定位成型后再拆散为可运输的单件,这些单件运至工地后在拼装台上组装成型,再与另两段续接成单榀钢桁架。
主要施工流程:
预埋柱顶螺栓→预埋件验收(标高、水平度、柱间距)→钢桁架预拼装→吊装钢桁架、屋面支撑→钢构系统调整→结构验收→屋面板安装→收边盖件及补漆→场地清理→自检→报送业主验收
根据该项目实际情况,将下列部位和工序作为质量控制点:①上下弦杆及腹杆的对接焊缝②屋架高强螺栓连接处③H型钢成型焊缝。对质量控制点采取以下措施来保证其施工质量:①对具体操作者进行详细的书面 技术交底 ;②严把工程材料质量关,材料使用前要先检验,检验结果符合设计要求后才允许投入使用;③对所用的机械设备进行检定;④选择综合素质较高的班组;⑤作业环境和管理环境满足要求,通过上述4MIE因素的综合控制来保证质量控制点的施工质量。质量控制点施工过程,专业质检员要跟班组监督,发现问题及时处理,将问题消灭在萌芽状态。对上下弦及腹杆的对接焊缝,要及时进行超声波无损探伤,探伤结果满足设计要求才允许进入下一道工序。对屋架高强螺栓连接处,每个螺栓的终拧力矩都要检查,终拧值必须满足设计要求。

本施工方案底,2.5万余字

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

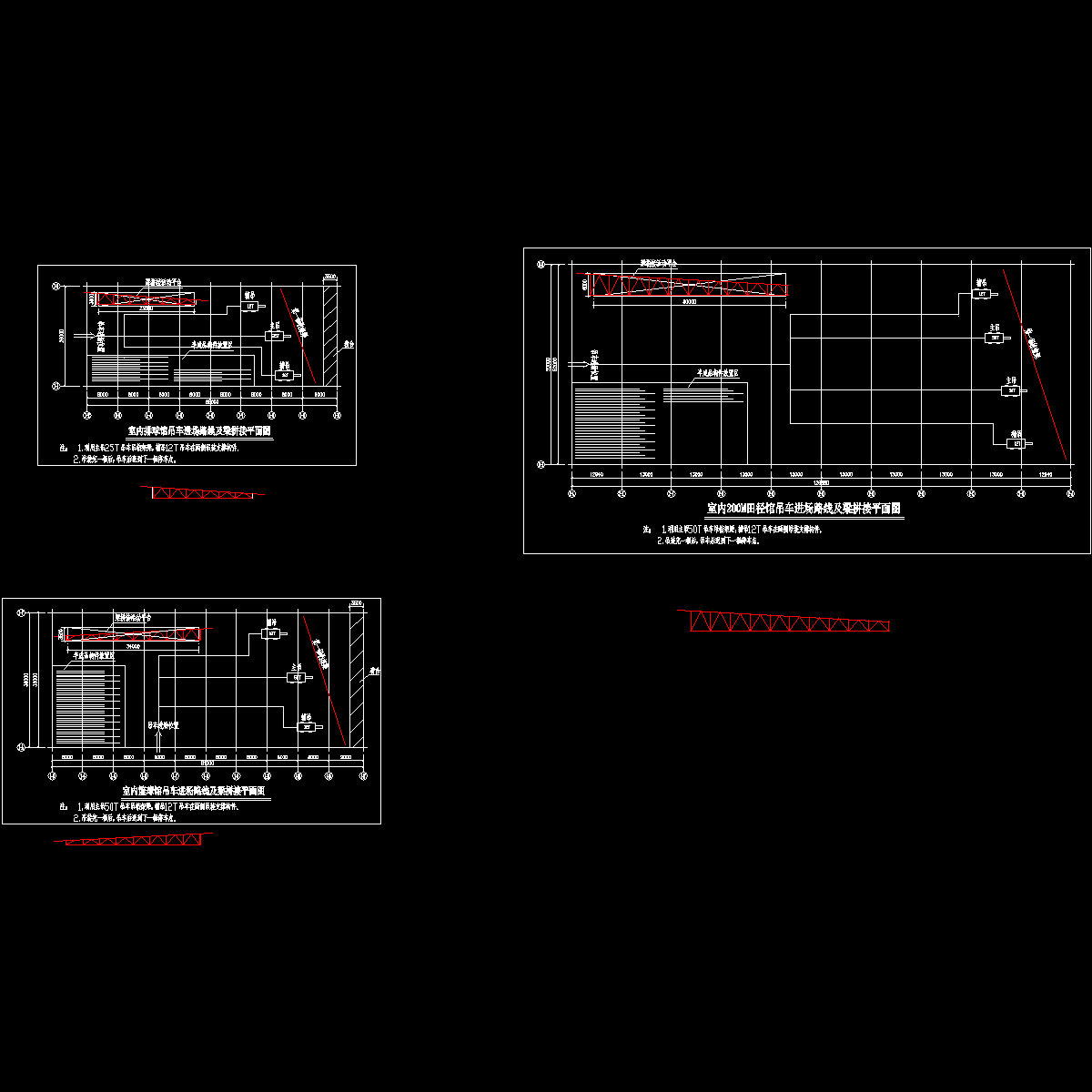

  • 师大平面布置图.dwg
    师大平面布置图.dwg

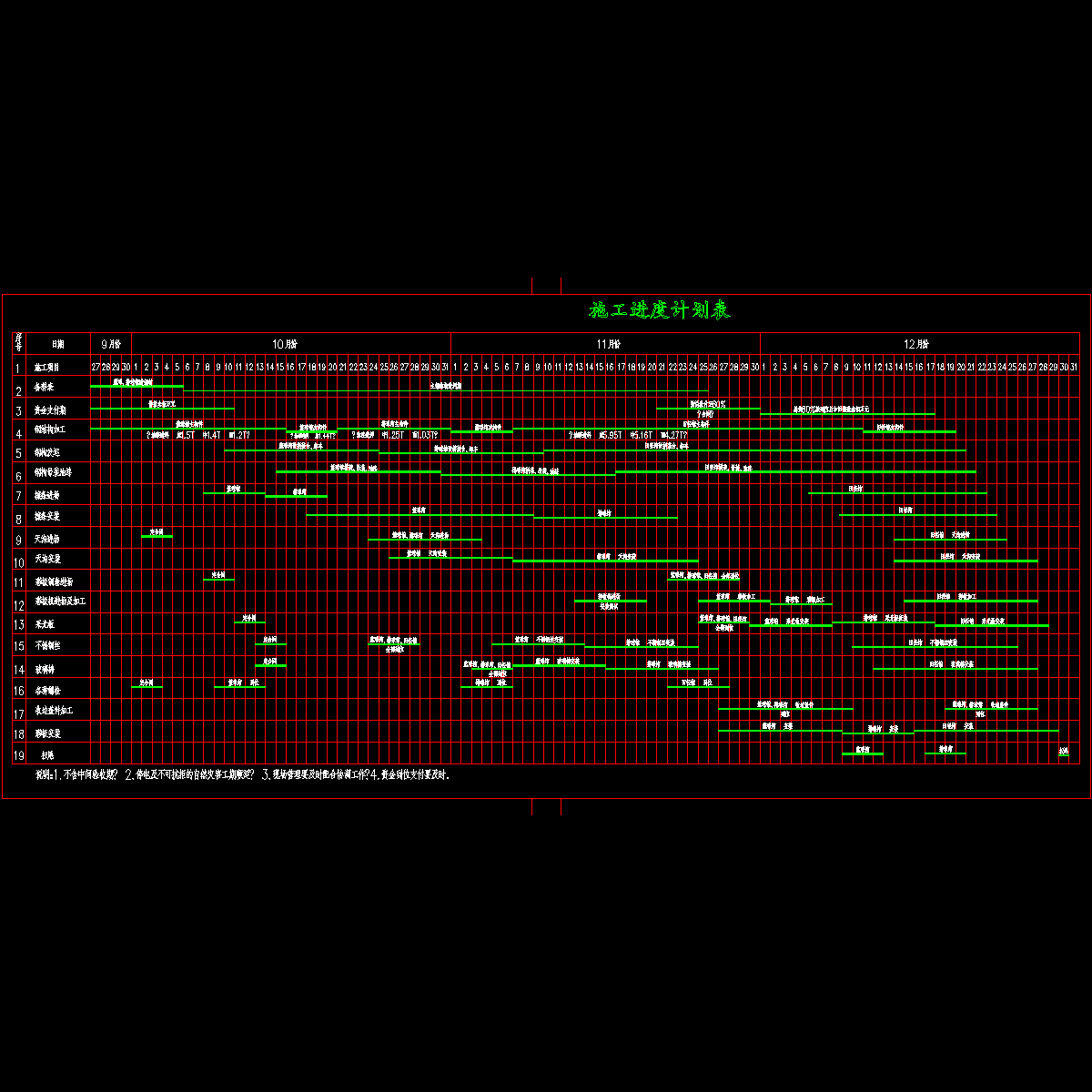

  • 进度计划图1.dwg
    进度计划图1.dwg
以上是部分截图,请下载附件后查看完整高清内容
