2层大型购物广场消防系统改造施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 消防设计:室内消火栓系统, 喷淋系统
  • 供水分区:无
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室内(L/S):15
  • 项目所在地:安徽

附件详情

  • 总平面图
  • 消火栓及灭火器平面图
  • 喷淋平面图
  • 屋面消火栓及灭火器平面图
  • 消火栓及喷淋系统原理图

附件详情

该项目为购物广场消防改造的消防设计的室内消火栓给水系统、自动喷水系统及灭火器配置设计

1.该项目为体积<25000的商场按中危险I级设计,其消防用水量及火灾延续时间如下:室内消火栓:15L/s。t=2h。自动喷水:q=25L/s,t=1h
2.消防水箱设置与屋顶,消防水池及泵房为设置于一层的集成水池及泵房。
3.管道材料:消火栓系统和自动喷水系统管道采用热浸镀锌钢管,工作压力>1MPA采用热浸镀锌无缝钢管或加厚热浸镀锌钢管。
4.自动喷水系统喷头


消火栓灭火器平面图

屋面布置图

喷淋系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

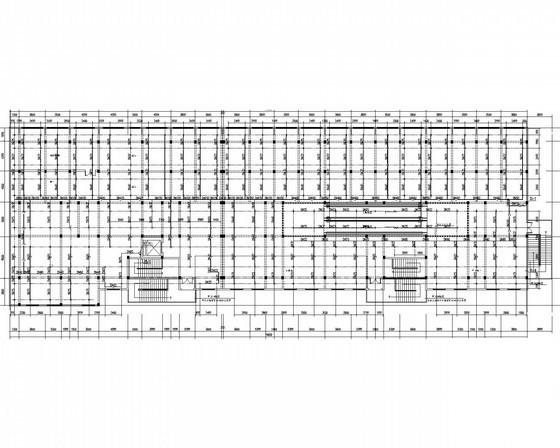

  • 消防系统改造 - 1
    消防系统改造 - 1

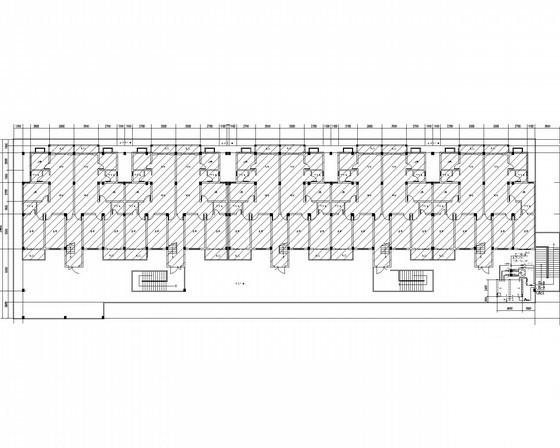

  • 消防系统改造 - 2
    消防系统改造 - 2

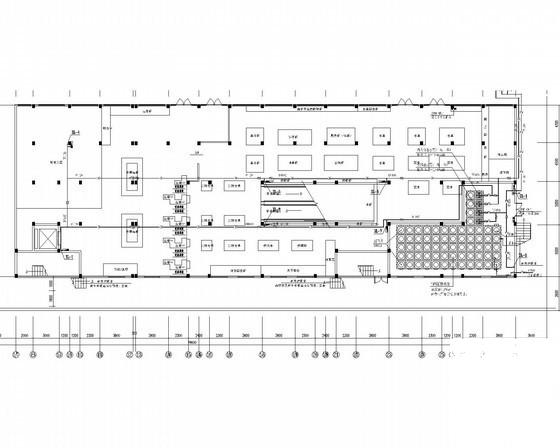

  • 消防系统改造 - 3
    消防系统改造 - 3

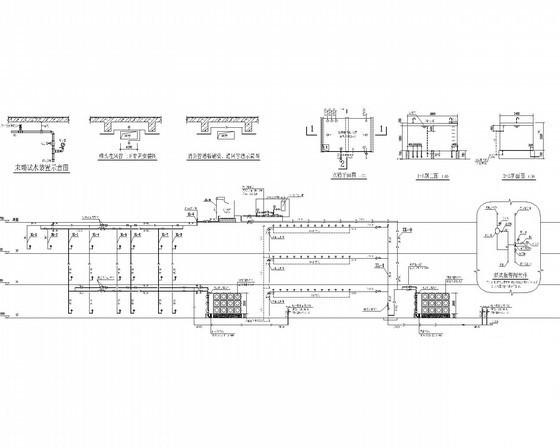

  • 消防系统改造 - 4
    消防系统改造 - 4
以上是部分截图,请下载附件后查看完整高清内容
