2层大型购物广场消防系统改造CAD施工图纸(dwg)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：商业
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 消防设计：室内消火栓系统, 喷淋系统
• 供水分区：无
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室内(L/S)：15
• 项目地址：安徽

附件详情

• 总平面图
• 消火栓及灭火器平面图
• 喷淋平面图
• 屋面消火栓及灭火器平面图
• 消火栓及喷淋系统原理图

附件详情

该项目为购物广场消防改造的消防设计的室内消火栓给水系统、自动喷水系统及灭火器配置设计

1.该项目为体积<25000的商场按中危险I级设计，其消防用水量及火灾延续时间如下：室内消火栓：15L/s。t=2h。自动喷水：q=25L/s，t=1h
2.消防水箱设置与屋顶，消防水池及泵房为设置于一层的集成水池及泵房。
3.管道材料：消火栓系统和自动喷水系统管道采用热浸镀锌钢管，工作压力>1MPA采用热浸镀锌无缝钢管或加厚热浸镀锌钢管。
4.自动喷水系统喷头

消火栓灭火器平面图

屋面布置图

喷淋系统原理图

第 1 张图

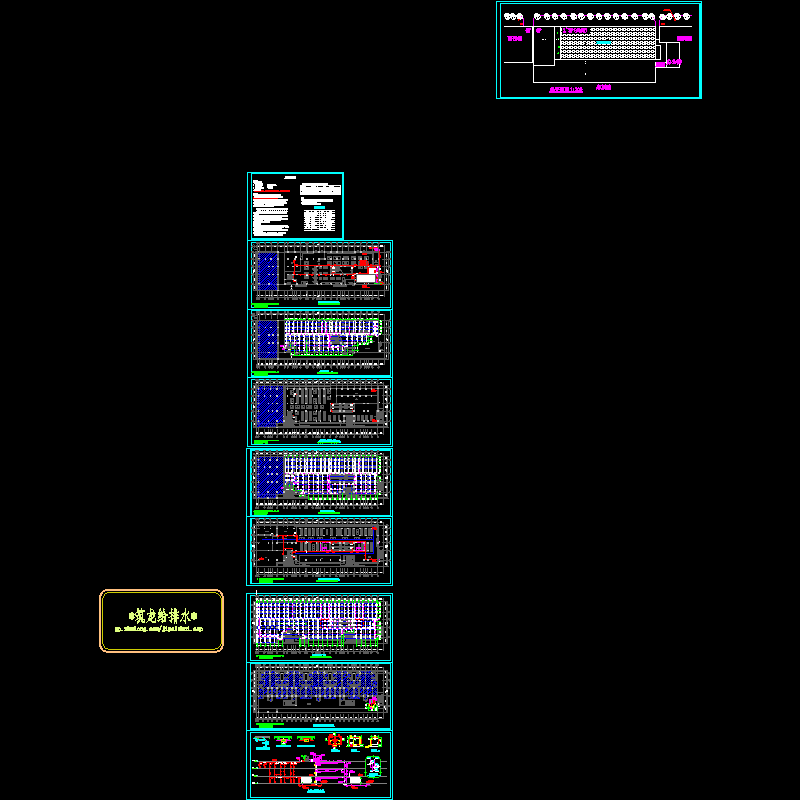

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
