旅游景区大型水冲公厕水施工CAD大样图(消防设计)

  • 附件设计说明:有

附件详情

  • 一层平面图
  • 立面图剖面图门窗大样图
  • 屋顶平面图
  • 立面图
  • 总平面及竖向设计图
  • 一层给排水平面图

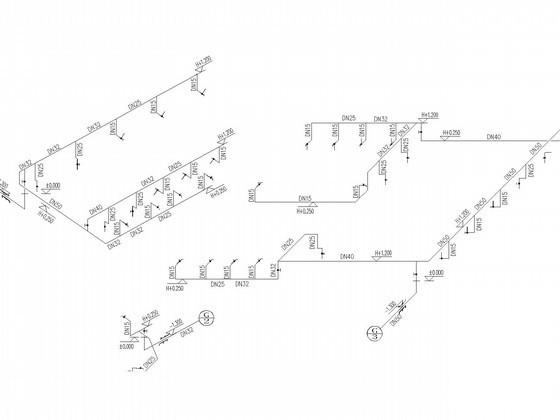

  • 给水系统图
  • 排水系统图

附件详情

一、项目概要:
1.该项目一层厕所,砌体结构,建筑面积为165.93m,建筑高度为4.80m(最高点)
2.该项目一层厕所,框架结构,建筑面积为198.61m平方米平方米 ,建筑高度为5.85m(最高点)。
二、设计范围:
该项目给排水设计范围包括:室内给水系统、排水系统。
三、生活给排水系统:
1.该项目水源:由市政管网直接供给
2.污水经化粪池处理后排入市政污水管道。化粪池的位置及规格由室外管网统一设计。
,共20张。

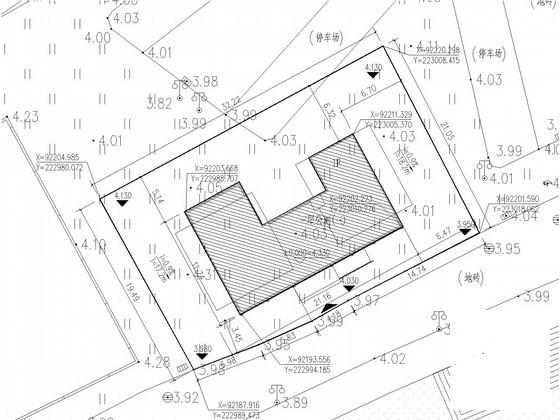

公厕总平面图

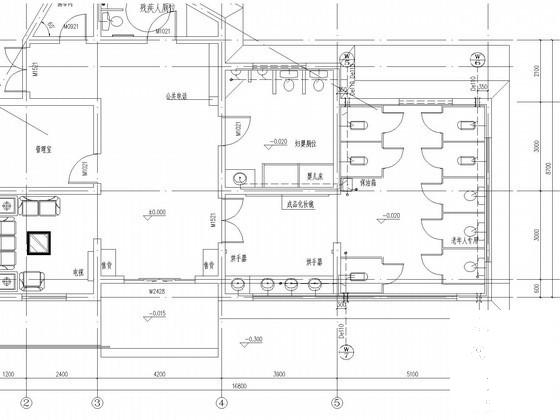

一层给排水平面图

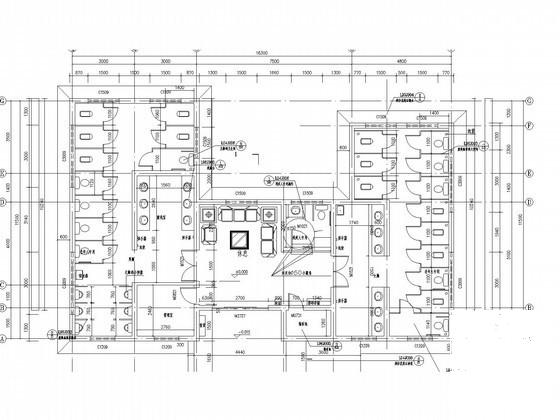

一层平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 旅游景区设计 - 1
    旅游景区设计 - 1
  • 旅游景区设计 - 2
    旅游景区设计 - 2
  • 旅游景区设计 - 3
    旅游景区设计 - 3
  • 旅游景区设计 - 4
    旅游景区设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
