高层商住楼全套给排水中水消防喷淋CAD大样图

附件详情

某高层商住楼地下二层至三层为商业，四层至19层为住宅。给水系统低区为市政供水，高区为小区设备间无负压给水设备供水。排水系统地下为污水泵排污，地上部分重力流排出。设有中水系统。消火栓系统为临时高压系统，由消防水池、消火栓加压泵、高位水箱组成。喷淋系统为临时高压系统，由消防水池、喷淋加压泵、高位水箱组成。

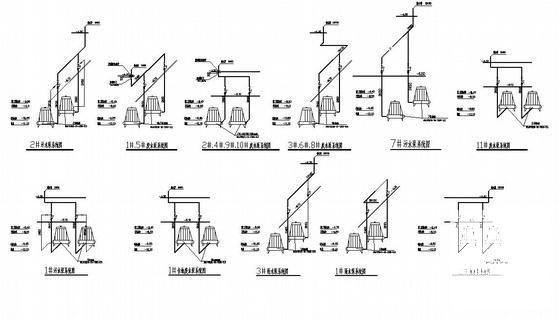

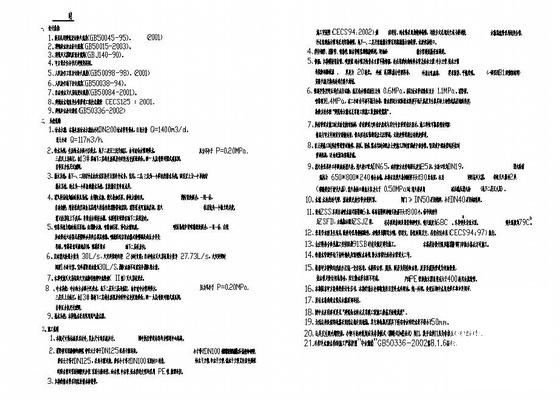

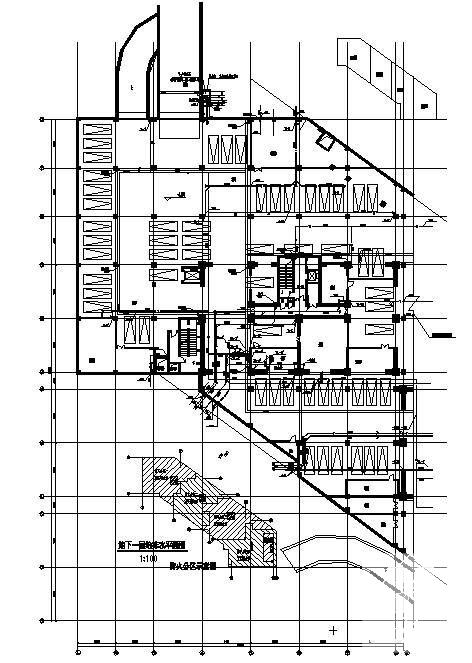

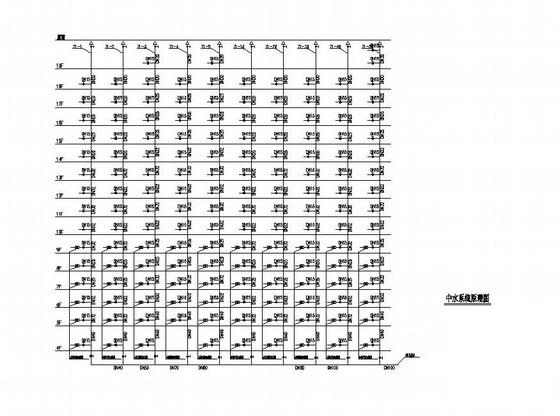

这份参考资料主要包括设计说明、地下二~四层给排水消防平面图、十七~十九层给排水平面图、大样图、给排水系统图、中水系统图、喷洒系统图、消火栓系统原理图及污、废、雨水泵系统图 等。
这份参考资料共27张图纸，有一张图纸重复。
