5236平米19层住宅楼建筑消防专项施工CAD图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：5236.4平方米
建筑地上层数：19层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：66张
设计年代：近代
地下室用途：车库
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
消火栓用水量室外(L/S)：15
消火栓用水量室内(L/S)：20
项目所在地：广东

附件详情

车库消防平面图
车库防排烟平面图
车库喷淋平面图
消防系统示意图
消防平面图

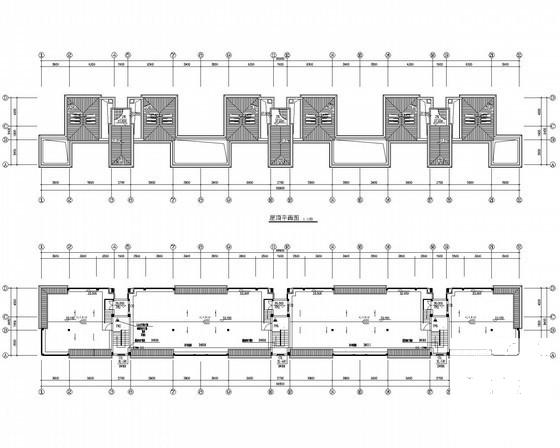

屋顶层消防平面图

附件详情

项目概要及设计范围：
该项目为住宅，其中地下-1层车库，住宅部分地上18+1层，首层建筑面积为314.2平方米，总建筑面积为5236.4平方米。
建筑总高58.5m,属二类居住建筑
该项目设计内容包括：住宅部分的灭火器设置，消火栓系统，室内消火栓流量20L/S,室外消火栓流量15L/S消防水箱设置在屋顶，有效容积12m3,与自动喷水系统合用.
共66张

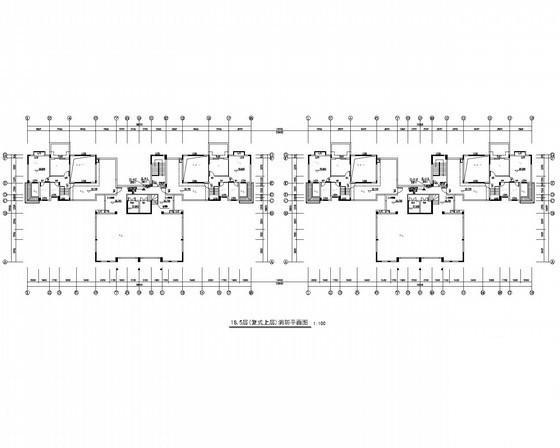

复式消防平面图

消防平面图

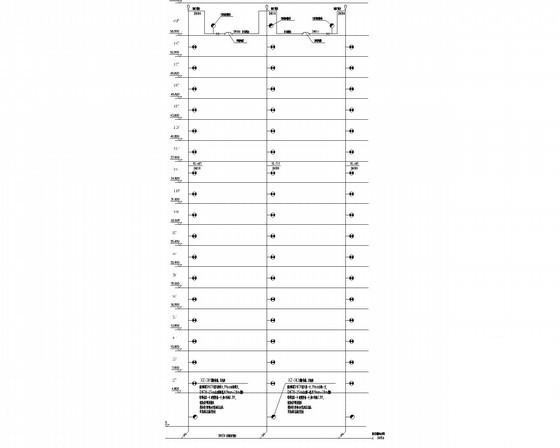

消防系统示意图

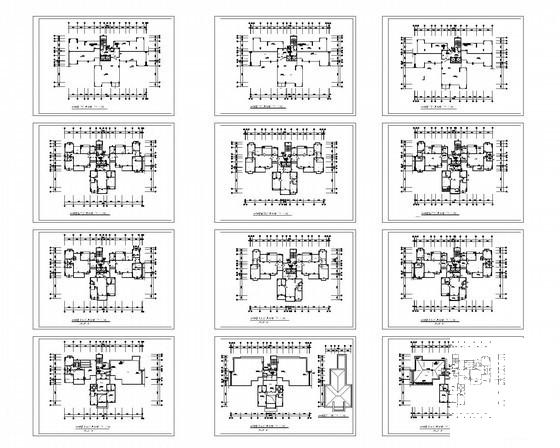

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
