QTZ80(6012)型自升式塔机安装方案_CAD

附件详情

  • 2#塔吊附墙.dwg
  • 2#塔吊附墙2.dwg
  • 塔吊吊塔吊示意图.dwg
  • 塔吊吊塔吊示意图071127.dwg
  • 承台.dwg

附件详情

一、基本参数
建筑高度:18/25层,63.8/84.3m。工地拟安装的是QTZ80(6012)型塔机,工地自编号为2号。此塔机刚度大、吊臂长、操作方便、故障低、耐用度较高等特点, 其主要参数:
1、塔吊塔身横截面尺寸:1665*1665
2、起重臂最大工作幅度为:60m
3、平衡臂长度13.32m
4、塔机安装最大高度为150m(附着式)
5、塔机独立安装高度为42m(独立式)
6、标准节高度为2.8m
7、额定起重吨位吊臂14.3m以内6.0t;56m处1.3t。
8、塔机额定功率为35 kW
9、地脚形式: 预埋螺栓式
10、基础混凝土为C35

..........
附带多组附图


2

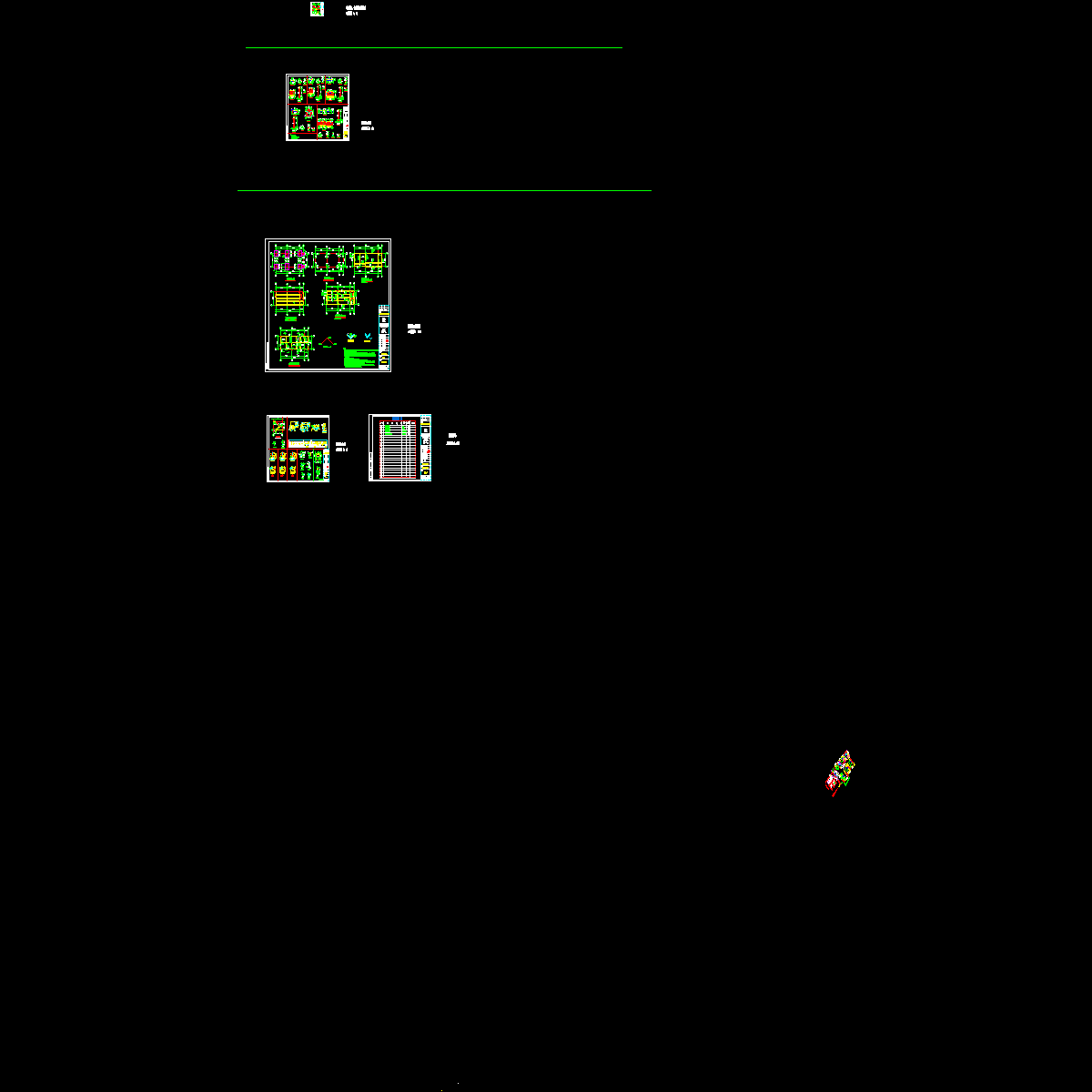

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

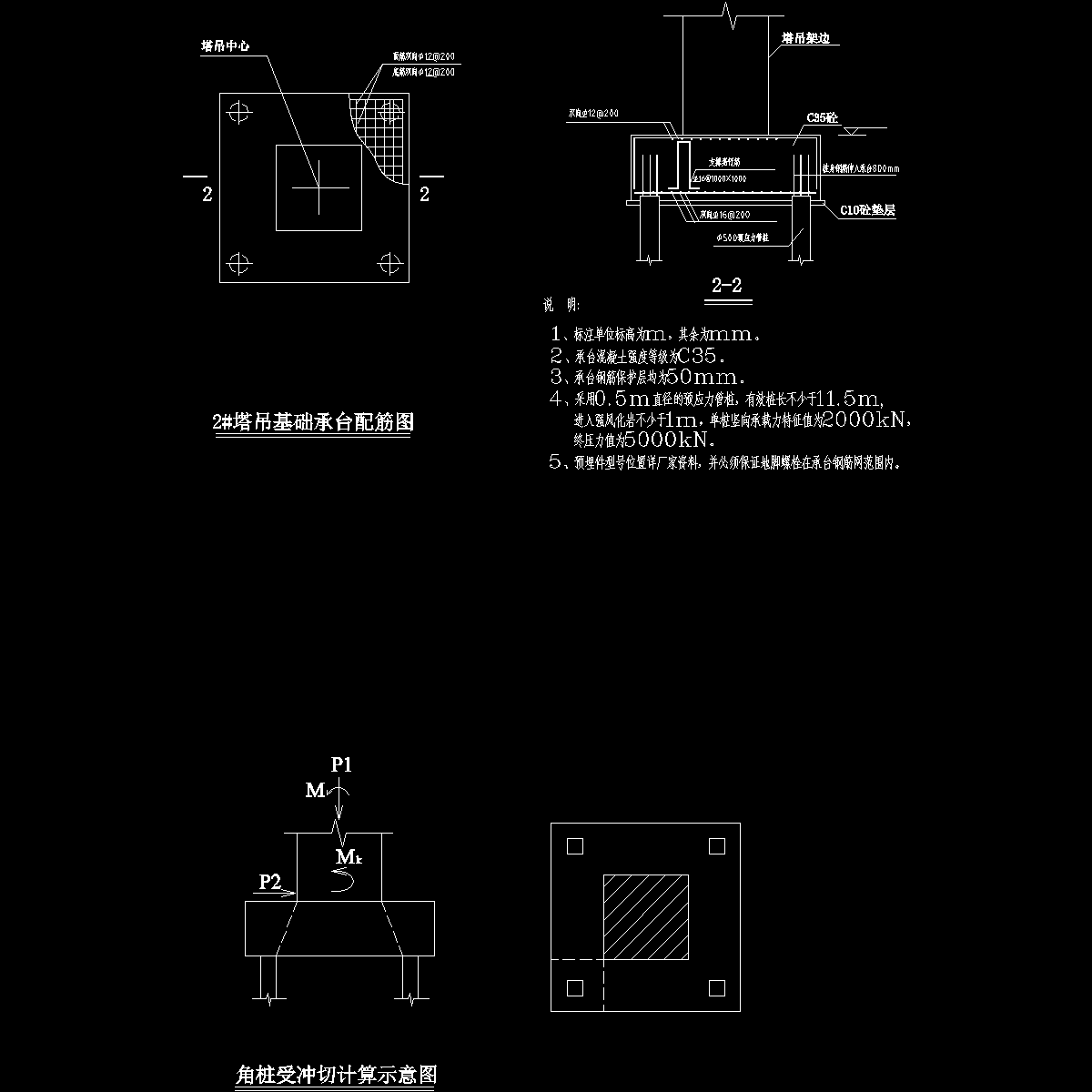

  • 承台.dwg
    承台.dwg
  • 塔吊承台071019-back.dwg
    塔吊承台071019-back.dwg

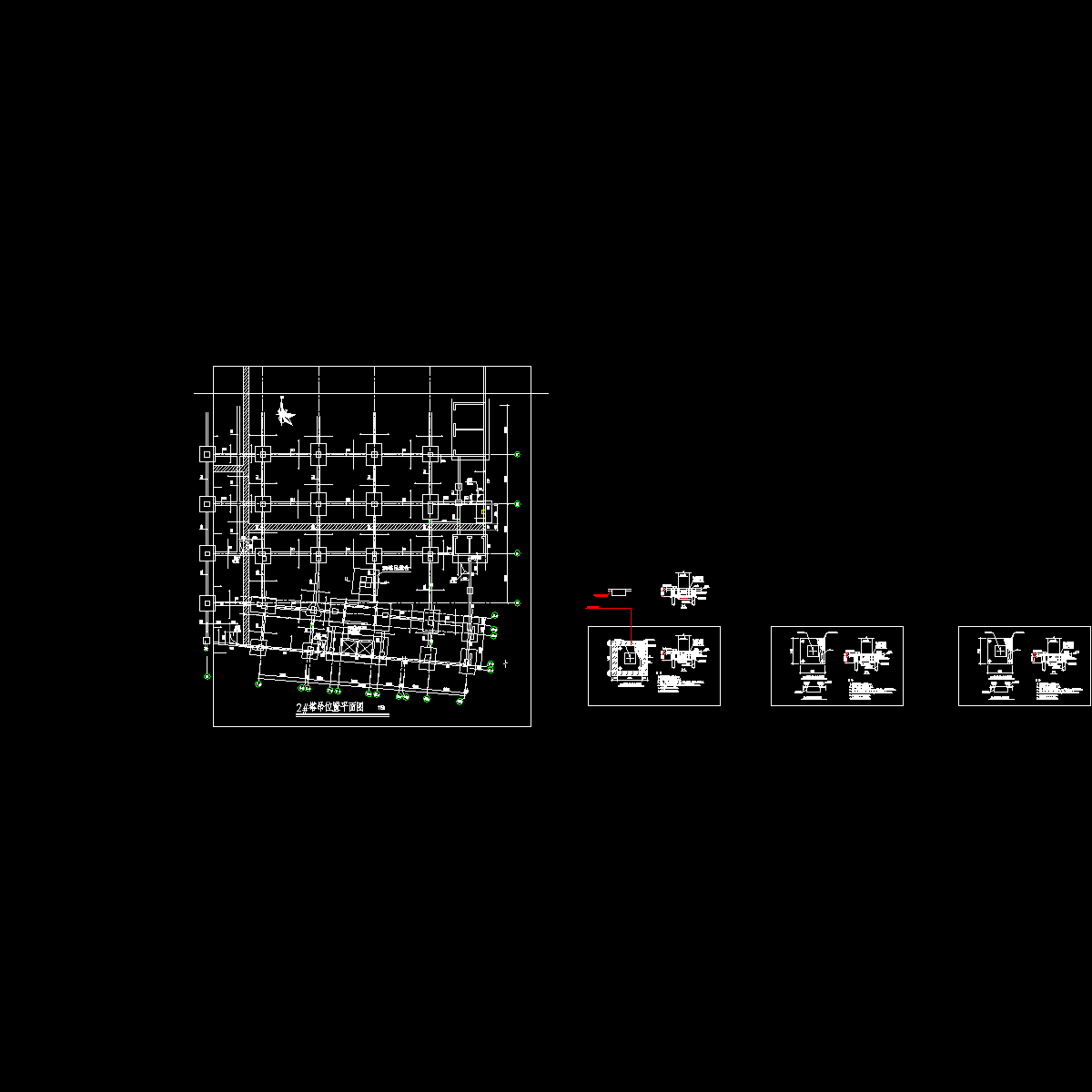

  • 2#塔吊附墙2.dwg
