第一章 概述 3
-
第一节 工程简介 3
-
第二节 编制依据 3
-
第二章 方案总体设计 3
-
第一节 设计原则 3
-
第二节 塔吊布置总体设计 4
-
第三章 塔吊基础设计及塔吊稳定性验算 7
-
第一节 塔吊基础设计 7
-
第二节 塔吊稳定性验算 13
-
第四章 塔吊的安装和拆卸 17
-
第一节 安装人员组织机构 17
-
第二节 塔吊安装机具配备 17
-
第三节 塔机安装程序及要求 18
-
第五章 技术检验 23
-
第一节 安装过程中的技术检验 23
-
第二节 顶升过程中的技术检验 24
-
第三节 附着锚固过程中的技术检验 25
-
第四节 整机安装完毕后的技术检验 26
-
第六章 施工中的安全技术 27
-
第一节 拆装作业中的安全技术 27
-
第二节 顶升接高作业的安全技术 29
-
第三节 附着作业的安全技术 31
-
第四节 爬升作业的安全技术 33
-
第七章 安全技术措施 34
-
第一节 安全措施 34
-
第二节 塔吊的使用要点 34
附件详情
一、塔吊性能概况
该项目选用三台型号为QTZ80B(6012)和一台QTZ63（5013）的自升塔式起重机。其中
QTZ80B(6012) 自升塔式起重机的主要参数为：
额定起重力矩为80吨米，
额定起重量：8吨
最大幅度（60米）额定起重量： 1.2吨
起升高度为：独立式安装时42米；附着式安装时150米。
工作幅度：2.5～60米。
塔身标准节2.5×2.5×2.8
其自由高度可达41.5M，首次安装高度35 M
塔机重量： 独立式54.2吨（含平衡重12吨，14个标准节）
附着式（120米时）78.6吨（含平衡重14吨，14个标准节）
……
二、塔吊安装
1 安装前校对砼基础结构，检查砼试验报告，确保砼标号不低于厂方设计要求。
2 固定支脚：需要4个700高的固定支脚和8根销轴；1个固定框和8根销轴；1个塔身标准节；1个铅垂铊和一台水平仪。
a、 固定支脚必须按砼基础中心线对称安装，下垫40厚钢板；
b、塔身采用∠200×20角钢和600×600见方钢板等构件组成固定支脚；
c、必修保证鱼尾板的安装尺寸150mm；
d、固定支脚应按电气要求正确接地；
e、将固定支脚和固定框装在一起（固定框仅供临时埋设固定支脚用）；
……
计算书包括：塔吊基础设计、塔吊稳定性验算
附有AutoCAD图纸
附图一 《塔吊
平面布置图
》

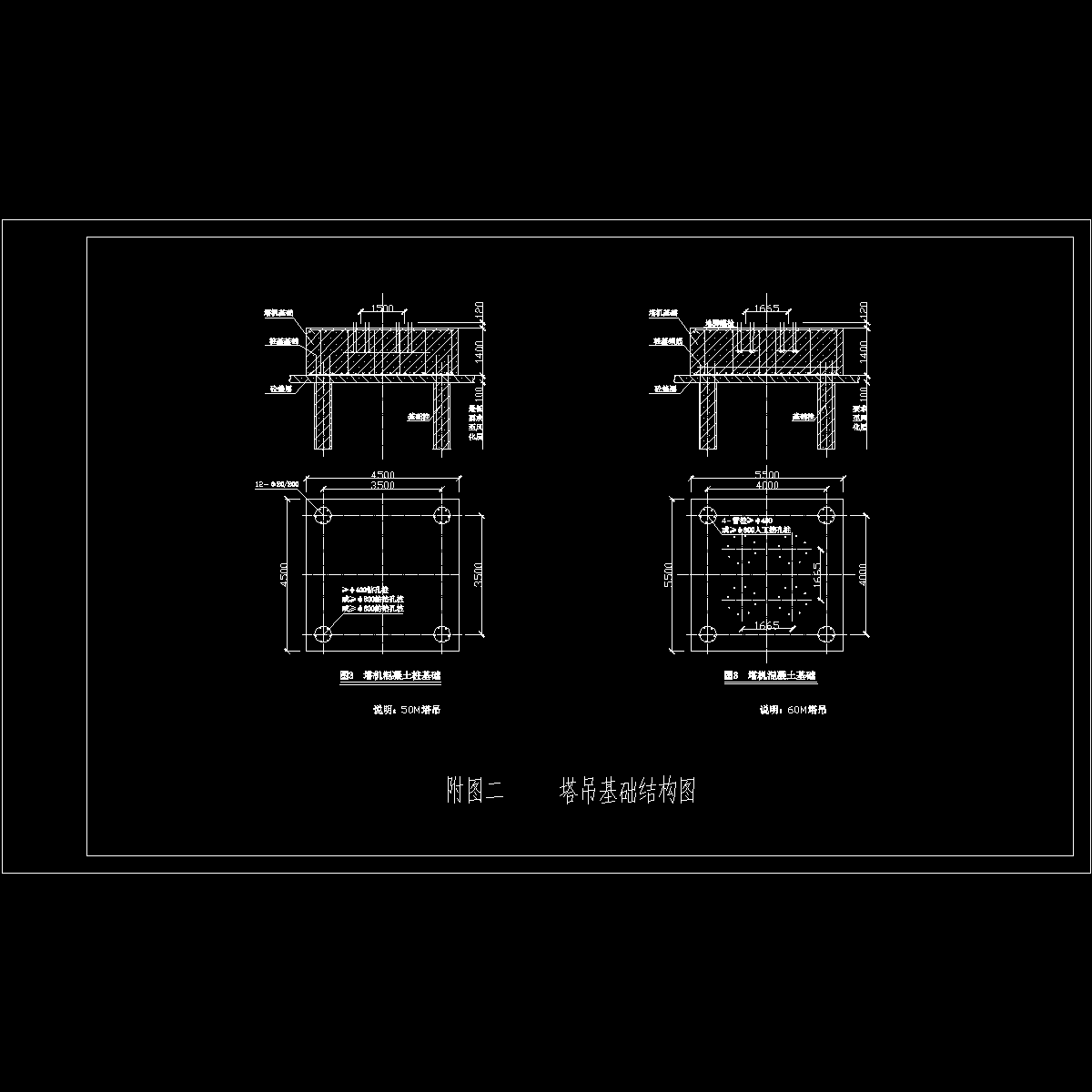

附图二 《塔吊基础结构图》
附图三 《QTZ63塔吊基础配筋图》
附图四 《QTZ80B塔吊基础配筋图》
……
35页，1.5万字，3月
