高层商住楼给水、排水、雨水及消防施工CAD大样图设计

附件详情

一、项目概要：

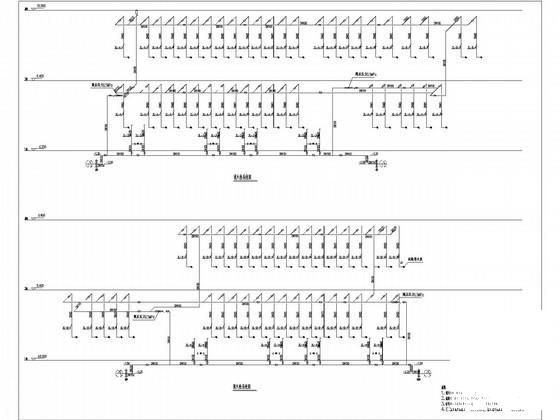

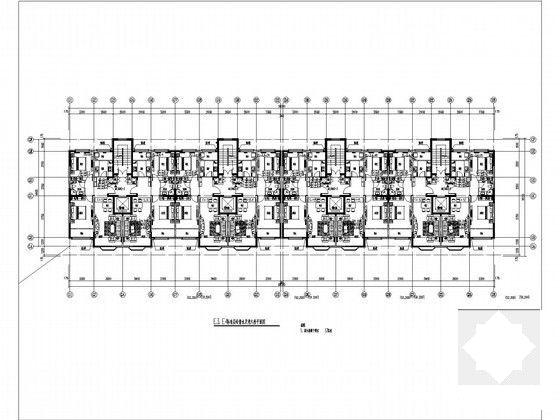

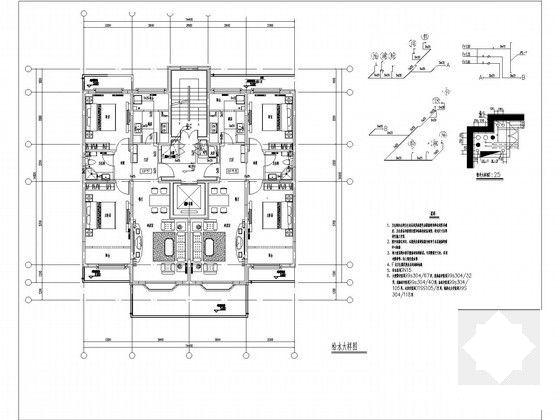

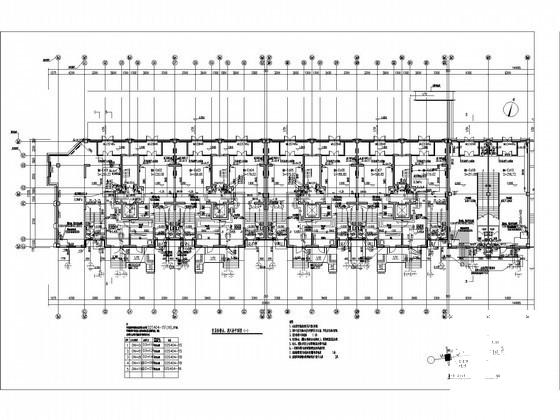

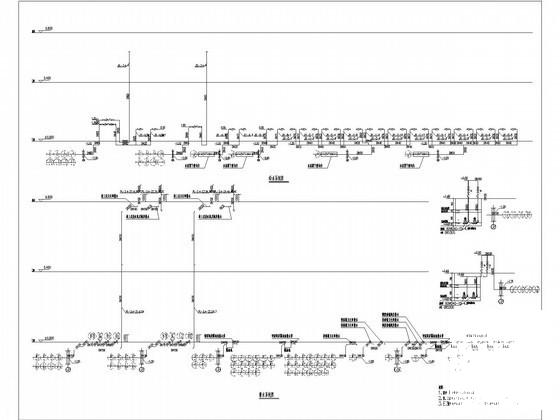

该项目是高层商住楼给排水设计，建筑共18层，1、2层为商业用，3层及以上为住宅。图纸内容包含设计施工说明，主要设备材料表及图例，给水平面图、排水平面图、给排水系统图、 消防系统 图等

二、给水系统：
1.生活给水：生活给水竖向分为两个区，6层以下为低区，由市政管道直接供水；7层~18层为高区，由小区生活水泵房内变频加压供水装置供水。

三、排水系统：
1.该项目采用污废水合流排水体系，生活污水经化粪池后排入市政污水管。
2.有餐饮要求的商铺预留厨房排水管。
3.屋面雨水外排。
4.集水坑内废水由排水潜污泵提升后排至室外雨水管道。

四、消防系统：
1.本建筑按二类高层建筑裙房进行消防设计，室外消火栓由不同方向市政路上的市政给水管道上，引入在小区内形成环状管网供给室外消火栓。
2.首层商业消火栓采用带消防软管卷盘的单栓消火栓。
