临清市医护型养老保健服务中心变配电所设计CAD图纸

该项目地下1层,地上9层,建筑高度36.700米。9层部分及南侧4层建筑为主楼,北侧5层部分建筑为裙房。其中裙房部分建筑首层为门诊收费、预留肠道门诊、预留商店,二~四层为门诊诊室及部分办公等;主楼部分建筑首层为门诊药房、药库、门诊诊室、急救门诊、急救病房等为主,二层为门诊诊室、输液大厅、放射科、办公室等为主,三层为门诊诊室、门诊手术室、B超、心肺功能等功能检查室、病理区等,四层为门诊诊室、中心检验科、血库等,五层为体检中心,6~8层为康复理疗室、办公等,9层为信息系统办公区、办公、会议室、资料室。
该项目总建筑面积为36481.11m^U2^U ;其中地上建筑面积28003.61m^U2^U ,地下建筑面积8477.55m^U2^U 。
现浇钢筋混凝土框架结构,属于一类综合楼;建筑物耐火等级地下为一级,地上为一级。

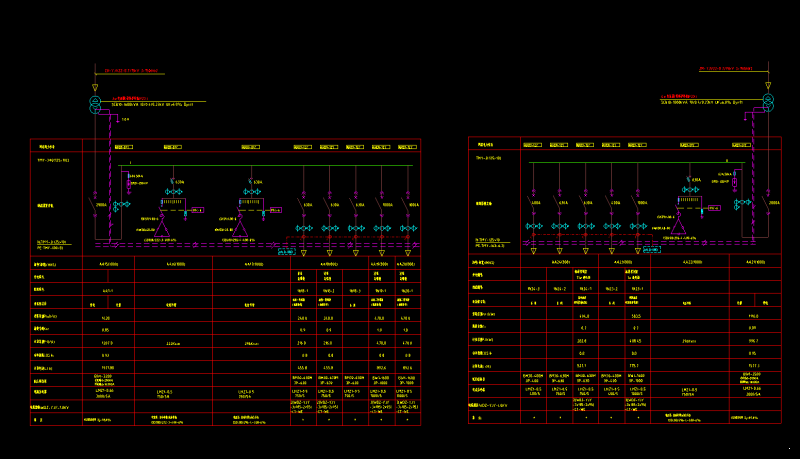

低压配电系统图

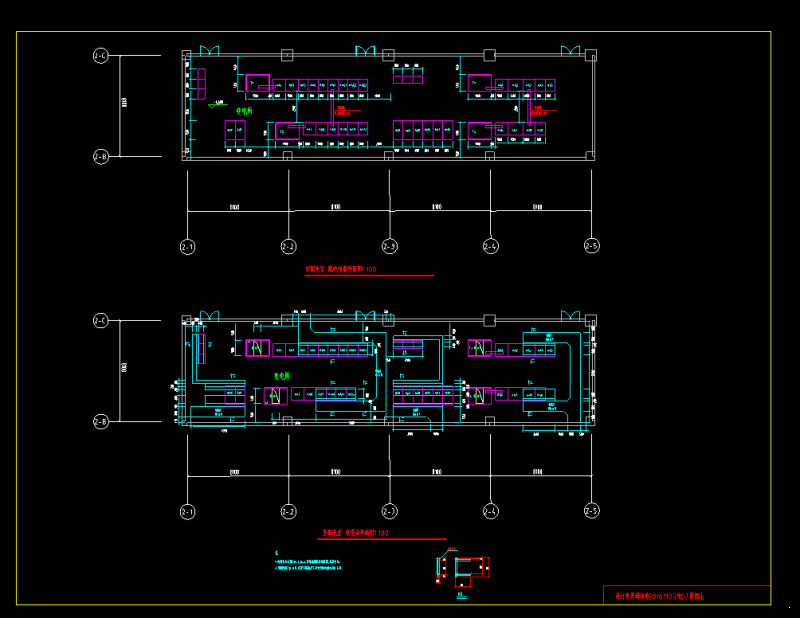

电缆沟平面图

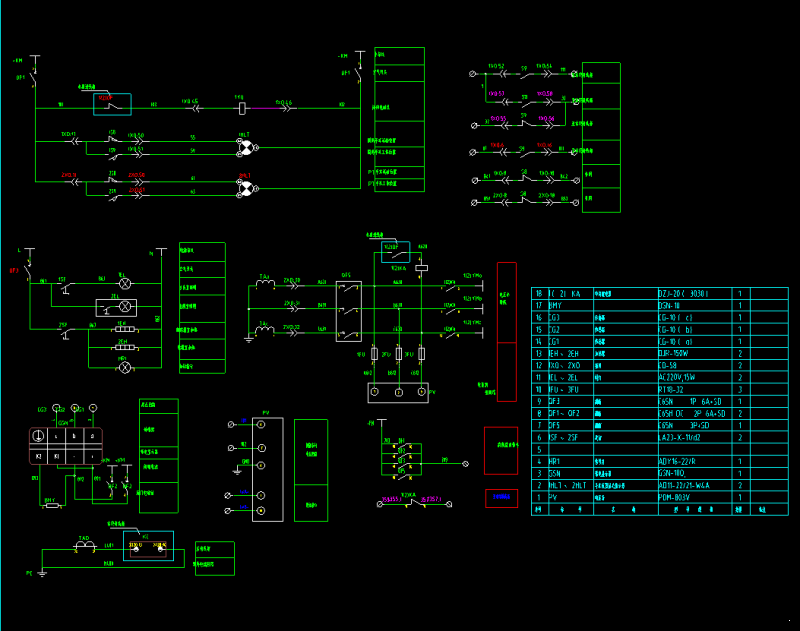

二次接线图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 服务中心设计 - 1
    服务中心设计 - 1
  • 服务中心设计 - 2
    服务中心设计 - 2
  • 服务中心设计 - 3
    服务中心设计 - 3
  • 服务中心设计 - 4
    服务中心设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
