两层框架结构别墅结构水电全套施工CAD图纸

附件详情

南昌某别墅结构水电图纸
该资料为：南昌某别墅结构水电图纸
该项目为2层框架结构，房屋高度为8.833m。
风雪荷载：基本风压为0.45kPa；基本雪压为0.45kPa。
建筑抗震设防烈度为6度
该资料包含：
1、结构图：

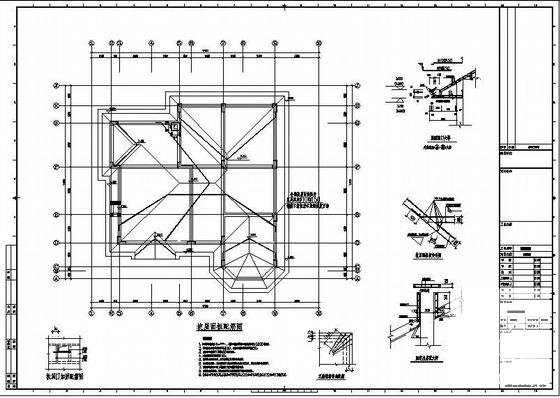

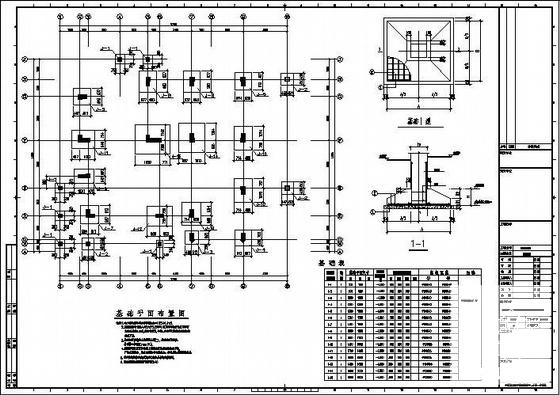

结构设计总说明、基础平面布置图及详图、柱配筋图、一层地梁配筋图、二层梁配筋图、二层板配筋图、坡屋顶梁配筋图、坡屋面板配筋图、局部结构凿除部分平面图、凿除及新增混凝土结构说明、基础修改平面布置图、松木桩法、地基处理设计说明；

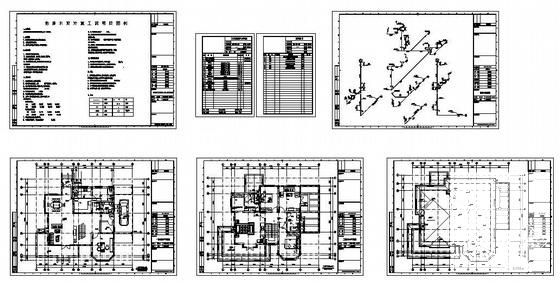

2、给排水：
给排水设计施工说明及图例、一层给排水平面图、二层给排水平面图、屋面给排水平面图、给排水系统图、主要设备及材料表；

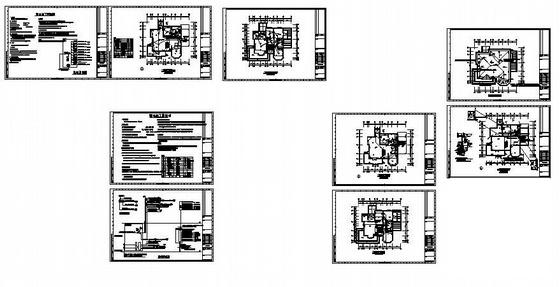

3、电气：
主要设备及材料表、强电施工图说明 配电系统图、一层照明平面图、二层 照明平面图 、屋顶 防雷平面图 、一层接地平面图、主要设备及材料表、弱电施工图说明、弱电系统图、一层弱电平面图、二层 弱电平面图 。
