6层混合结构学生公寓施工CAD大样图(建施)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:混合结构
  • 混合结构:其他结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是湖南某学院新校区六层混合结构学生公寓项目,层高为3.2m,基础为沉管夯扩灌注桩,抗震设防烈度为6度。
包括:结构设计总说明,桩基础设计说明,桩基础 平面布置图 ,各层板钢筋平面图,隔热层板钢筋平面图,大样图,隔热层梁钢筋平面图,各层梁钢筋平面图,一层板布置平面图,建筑设计说明,建筑平、立、剖图等共计26张图。
10月。

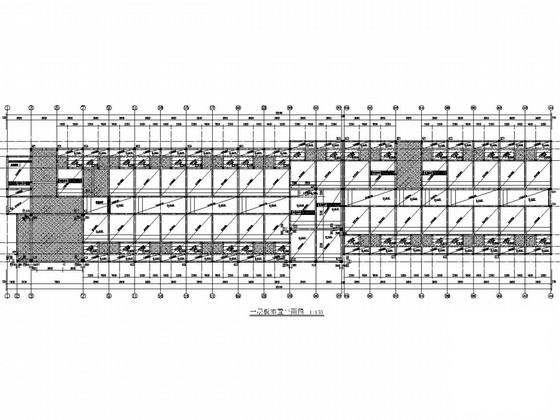

一层板布置平面图

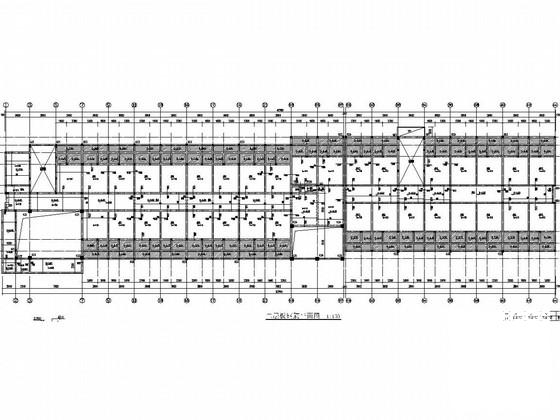

二层板钢筋平面图

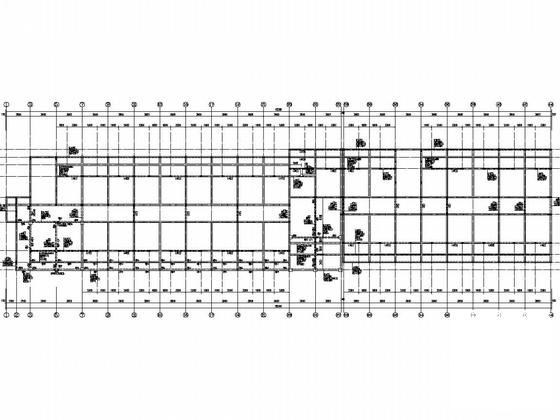

隔热层梁钢筋平面图

立面图

屋顶层结构平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
