6层彩钢板屋面活动中心结施CAD施工大样图(建)
-
建筑类别：办公，体育
-
建筑高度类型：高层建筑
-
建筑地上层数：6层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构,钢结构
-
钢筋混凝土结构：框架
-
钢结构：轻钢结构
-
特种结构：水池
-
基础形式 ：条形基础,独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：7度抗震
-
风压：0.40kN/平方米
-
雪压：0.30kN/平方米
-
参考图纸：76张
-
设计年代：近代
该附件是
6层彩钢板屋面活动中心结施图(含建)
，
概况：屋面采用压型钢板+离心玻璃丝保温棉。主体结构是框架结构，该资料包含3类图纸：结构、建筑、电气。高度33.5米。
附件内含：结构设计总说明、地基处理及基坑开挖平面图、基础平面图、柱平法图、结构平面及梁配筋图、板配筋平面图、楼梯施工图、钢结构玻璃屋顶平面布置图、钢结构玻璃屋顶驳接抓布置图、钢雨篷平面布置图、幕墙剖面图及大样图、柱顶埋件平面布置图、屋面檩条_拉条_隅撑布置图、建筑设计总说明、建筑平面图、建筑立面图、建筑剖面图、屋面防雷施工图设计说明、屋面防雷平面图、基础接地平面图、基础接地说明等，dwg及pdf格式，共计图纸76张。

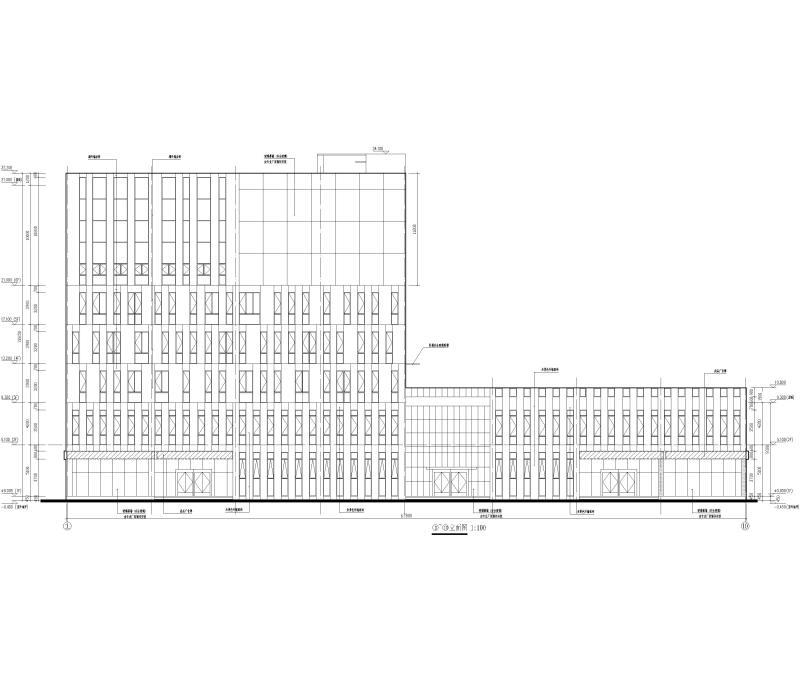

建筑立面图

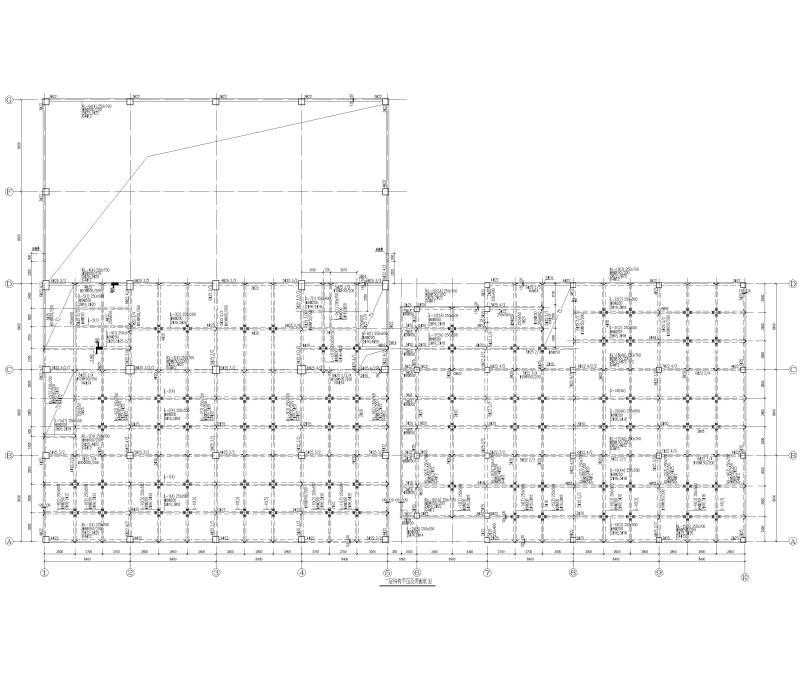

结构平面及梁配筋图

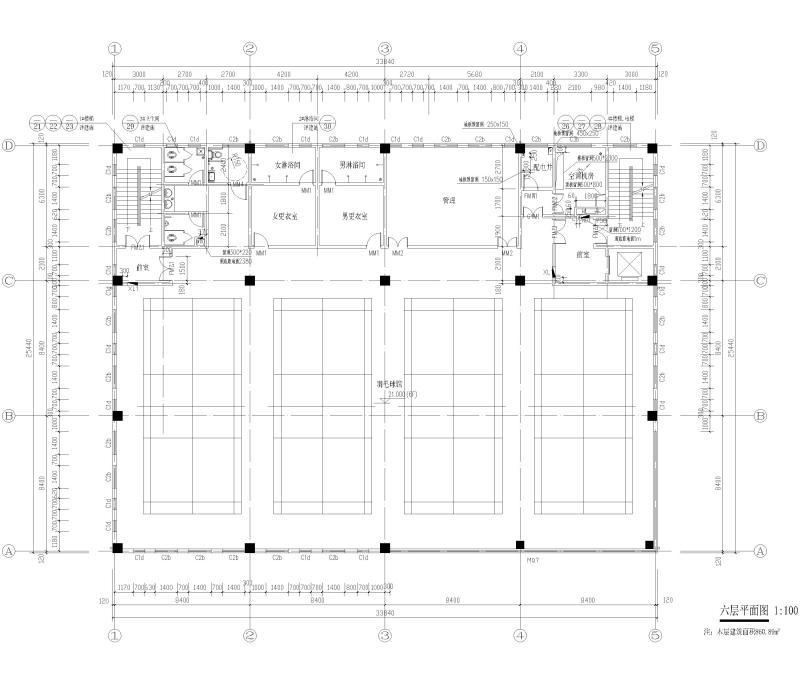

建筑平面图

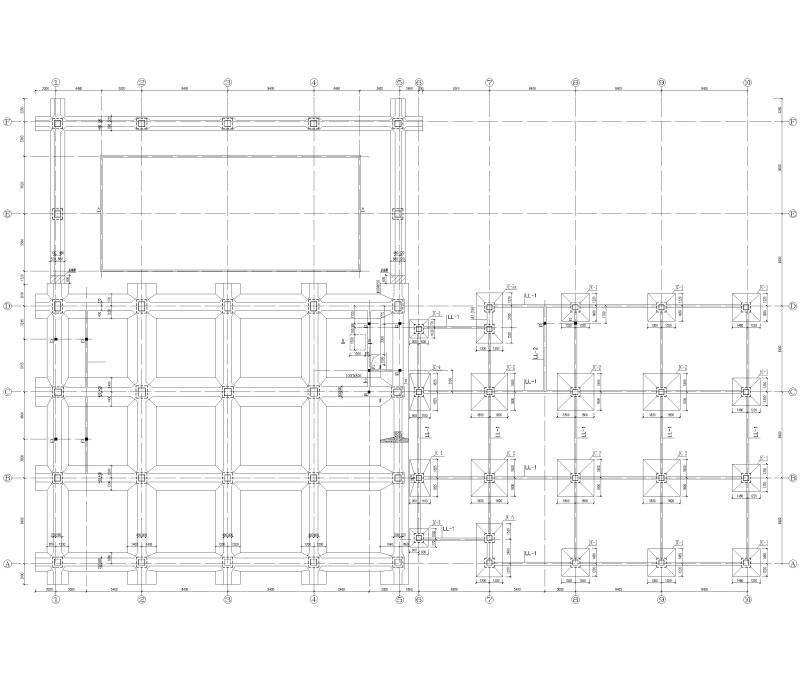

基础放线图
板配筋平面图
楼梯_电梯平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
彩钢板屋面施工 - 1 -
彩钢板屋面施工 - 2 -
彩钢板屋面施工 - 3 -
彩钢板屋面施工 - 4 -
彩钢板屋面施工 - 5 -
彩钢板屋面施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-13
- 评论次数：0
- 浏览次数：0
- 文件大小：12.37 MB
- 收藏次数：0
-
文件名称：
附件-996085770978705589.zip
彩钢板屋面施工下载
