0259平米3层博物馆电气施工CAD图纸

  • 建筑类别:文化
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:30258.8平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 地下室用途:设备用房,其它
  • 防雷等级:第二类
  • 有线广播:火灾应急
  • 项目所在地:宁夏
  • 强电 设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计: 火灾自动报警系统 ,综合布线系统,广播系统

附件详情

该项目为某博物馆,总建筑面积约30258.8平方米。地下一层为下沉庭院式,下沉4.2米,包括藏品库房、变配电室、设备用房、消防安防楼宇控制中心、文物修复用房、内部办公用房等,层高4.5米,局部6.0米。地上共三层,首层为展厅、电话机房、贵宾室、咖啡厅等,层高6米,吊顶4.2米;二层为展厅,层高6米;三层为展厅、图书资料室、网络视听室等,层高5.4米;建筑高度约21米,属多层公共建筑。
该项目设计范围:照明空调、动力、接地、火灾报警及消防联动系统、建筑物内部的变配电综合布线系统。


图2

图3

总缩略图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

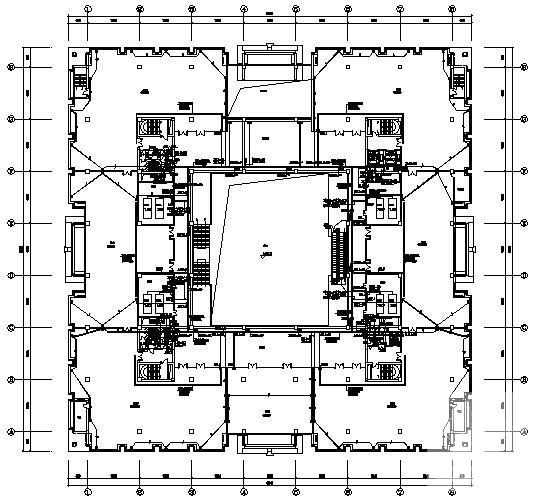

  • 电气施工图纸 - 1
    电气施工图纸 - 1

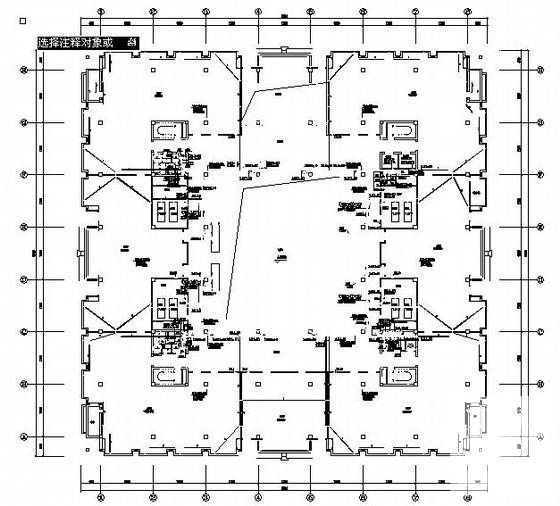

  • 电气施工图纸 - 2
    电气施工图纸 - 2

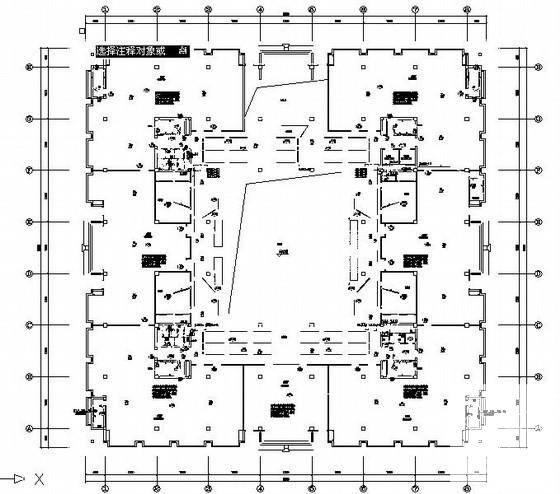

  • 电气施工图纸 - 3
    电气施工图纸 - 3

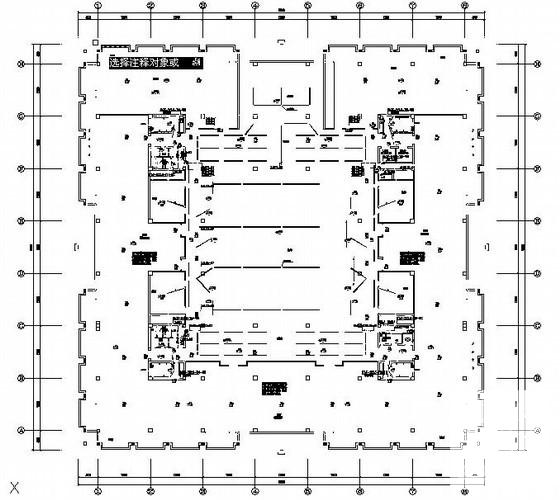

  • 电气施工图纸 - 4
    电气施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
