展厅中央空调系统设计施工CAD大样图

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 设计年代:近代
  • 设计内容:防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 送风方式:散流器送风,喷口送风
  • 节点大样:水泵
  • 项目所在地:广东

附件详情

  • 设计施工说明

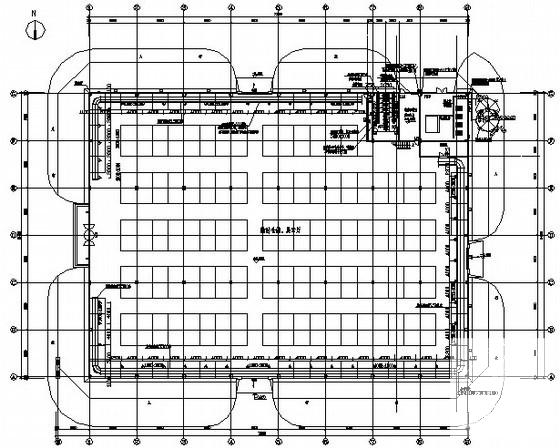

  • 空调送回风平面图
  • 机房水管平面图
  • 空调平面图
  • 空调冷源管路系统
  • 水泵基础大样图
  • 施工设计图

附件详情

1.该项目范围为展厅和办公室的中央空调系统设计。
2.冷热源:采用集中式制冷、双冷水管及末端空调机组。空调面积约3750m ,夏季设计冷负荷为945kW。制冷机房中设置1台945kW的水冷螺杆式冷水机组,制冷剂为R22......
3.冷却水系统:配置冷却塔,冷却水参数(37°C /32°C),其补充水来自生活给水,溢流、排污水接至室外污水井......
4.空调风系统:采用全空气系统,展厅风口选用球形喷口,办公室选用散流器......
5.卫生间设机械排风,换气次数10~15次/时,排气扇自带止回阀......

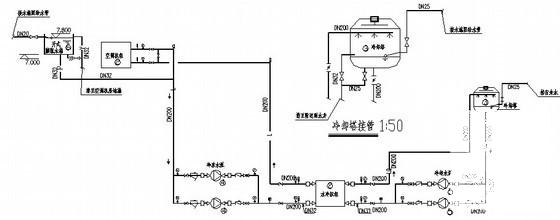

空调冷源管路系统流程图

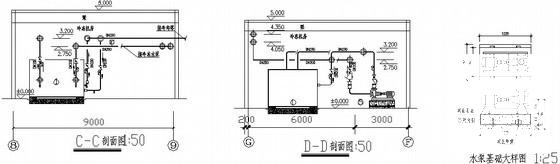

水泵基础大样图

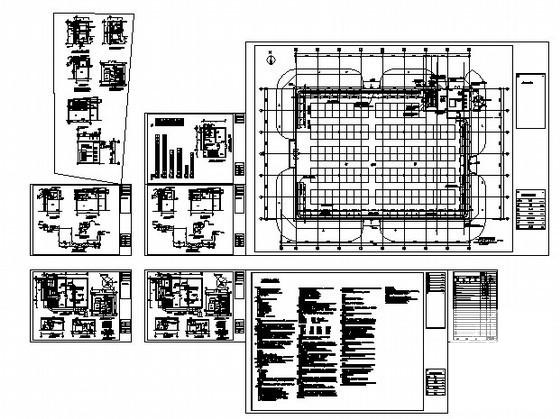

施工设计图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 中央空调系统设计 - 1
    中央空调系统设计 - 1
  • 中央空调系统设计 - 2
    中央空调系统设计 - 2
  • 中央空调系统设计 - 3
    中央空调系统设计 - 3
  • 中央空调系统设计 - 4
    中央空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
