8层8500平米小型医院中央空调系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8500平方米
  • 建筑地上层数:8层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全水系统
  • 节点大样:风机盘管
  • 项目所在地:河北

附件详情

  • 设计施工说明

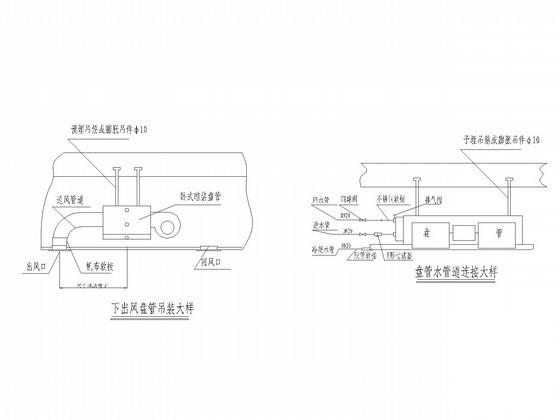

  • 下出风盘管吊装大样

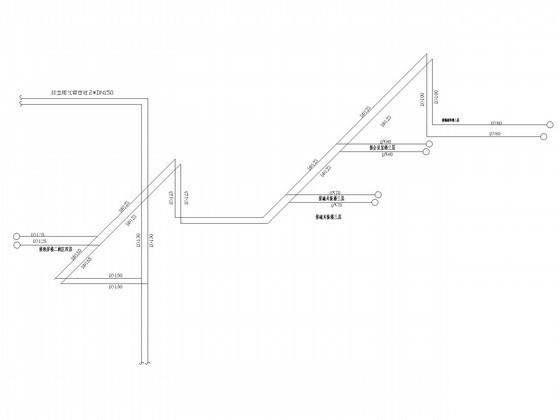

  • 水系统图

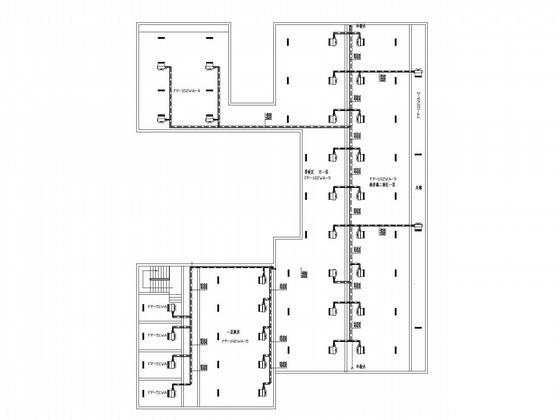

  • 二层 平面布置图
  • 立管图
  • 盘管水管道连接大样

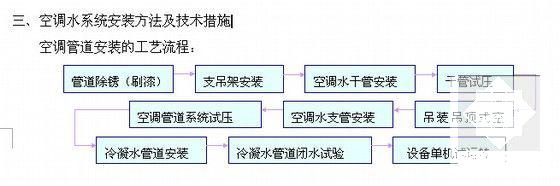

  • 施工组织设计
  • .......

附件详情

一、项目概要:
该项目为医院中央空调工程,建筑面积约8500平方米,地上八层......
二、空调系统:
该建筑空调采用水-水型式,主机采用风冷模块热泵机组,室内机采用风机盘管,冬季采用集中供热,过渡季节采用模块机组制冷或制热,冷负荷910KW,热负荷800KW......

图纸共14张。

医院敷楼水系统图

大样图

施工组织

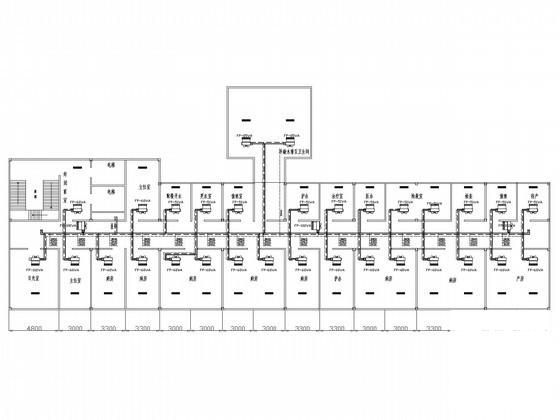

敷楼一层空调平面图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 中央空调系统设计 - 1
    中央空调系统设计 - 1
  • 中央空调系统设计 - 2
    中央空调系统设计 - 2
  • 中央空调系统设计 - 3
    中央空调系统设计 - 3
  • 中央空调系统设计 - 4
    中央空调系统设计 - 4
  • 中央空调系统设计 - 5
    中央空调系统设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
