高层酒店外墙脚手架施工方案及计算书_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 脚手架搭设:双排 脚手架
  • 脚手架支固:落地式脚手架,悬挑式脚手架
  • 搭设高度:30m
  • 脚手架计算书:落地式脚手架,悬挑式脚手架
  • 编制时间:近代年
  • 基本参数:搭设高度30米,6米以下采用双管立杆,6米以上采用单管立杆。

附件详情

  • 一、 项目概要;
  • 二、施工部署.
  • 三、落地式双排钢管脚手架施工方案:
  • 钢管落地脚手架计算书
  • 四、悬挑式双排钢管脚手架施工方案:
  • 普通型钢悬挑脚手架计算书
  • 悬挑脚手架阳角型钢计算书
  • 五、卸料平台施工方案:
  • 型钢悬挑卸料平台计算书

附件详情

地下一层,地上19层,总建筑面积37716.0平方米。其中地上建筑30366.0平方米,地下建筑7350.0平方米。建筑总高度76.0m。
结构类型为钢筋混凝土框架剪力墙结构。计划所有外墙脚手架搭设材料均用钢管搭设,所有外墙脚手架均为主体、装饰使用,使用荷载按照结构架操作层二排同时承受荷载使用。外墙脚手架总搭设高度为82.0m(考虑屋面构架高度6m),一~六层外墙脚手架计划采用落地脚手架,落地脚手架搭设高度30.0m;七层楼面以上外墙脚手架采用悬挑式脚手架,悬挑式脚手架每段为五个结构层,悬挑式脚手架最大搭设高度为18.0m。
.............,

2

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

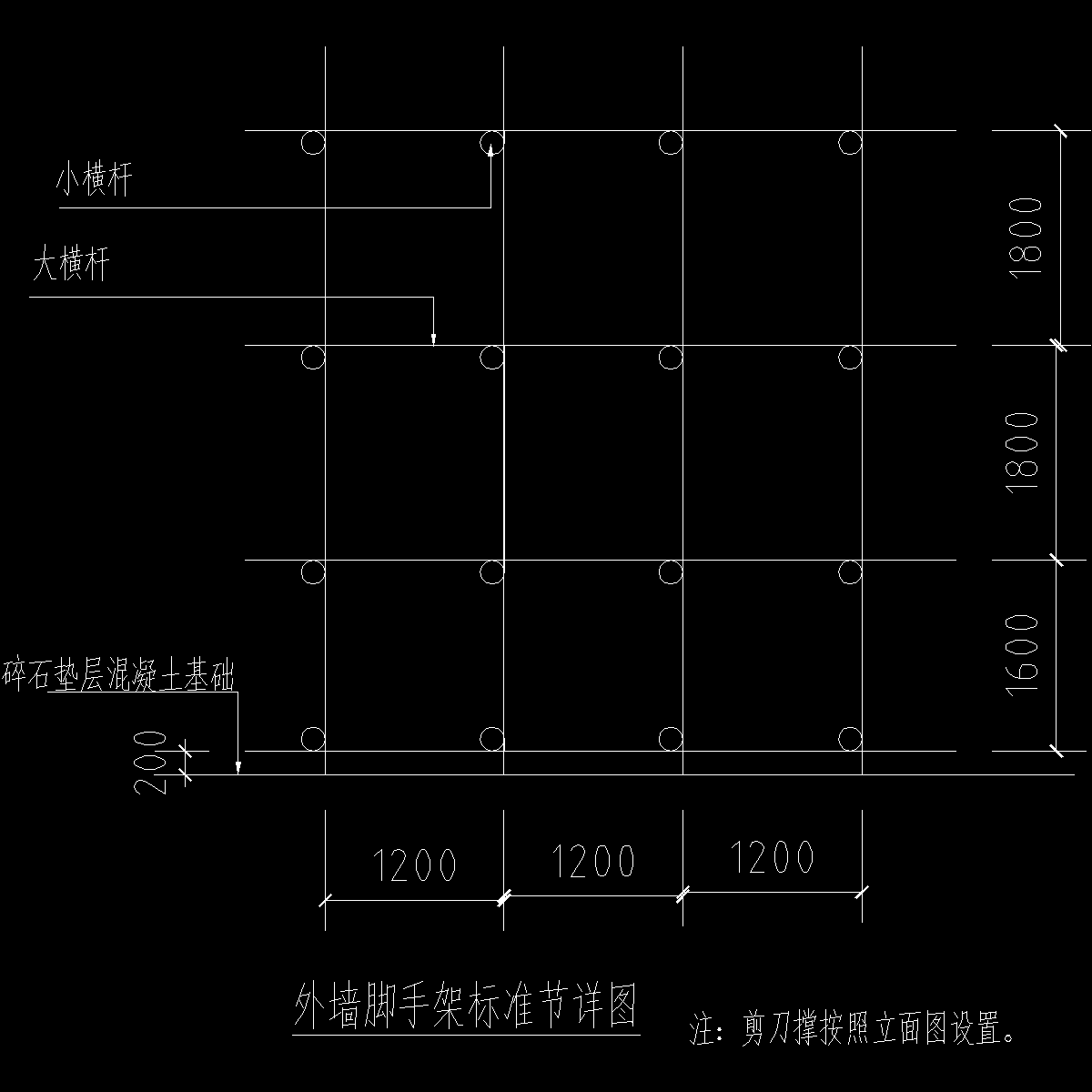

  • 落地脚手架标准节详图.dwg
    落地脚手架标准节详图.dwg

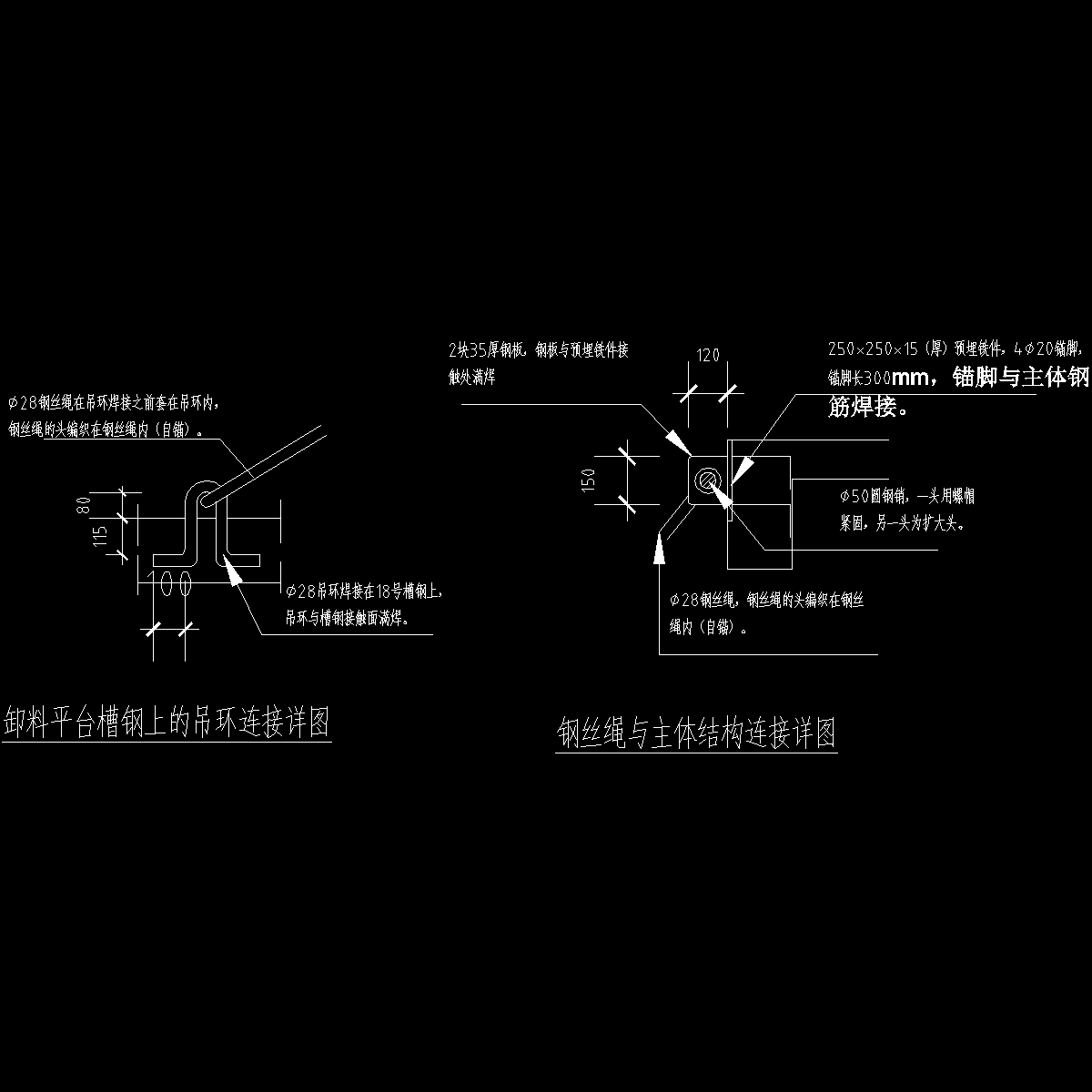

  • 卸料平台节点详图二第二版.dwg
    卸料平台节点详图二第二版.dwg

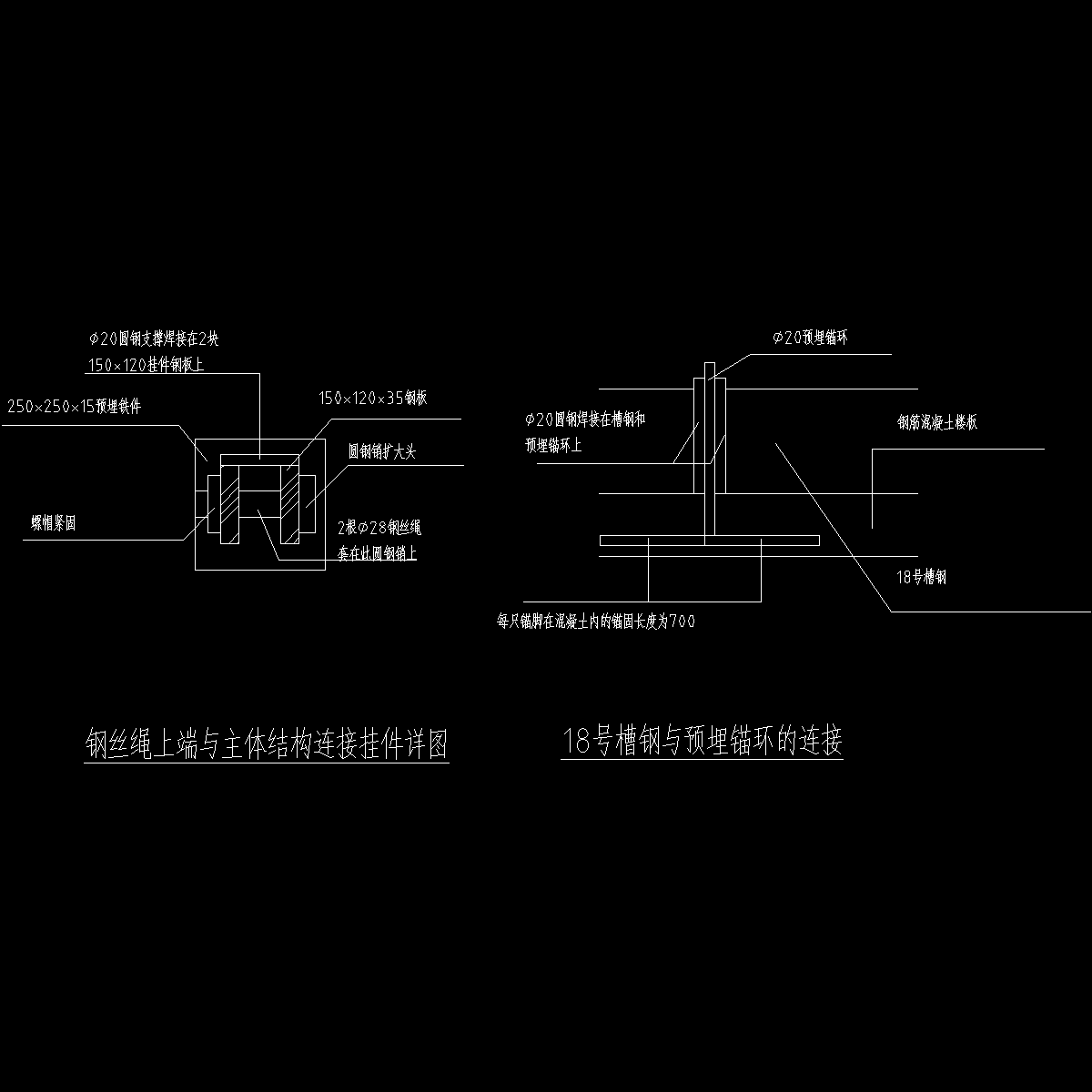

  • 卸料平台节点详图一第二版.dwg
    卸料平台节点详图一第二版.dwg

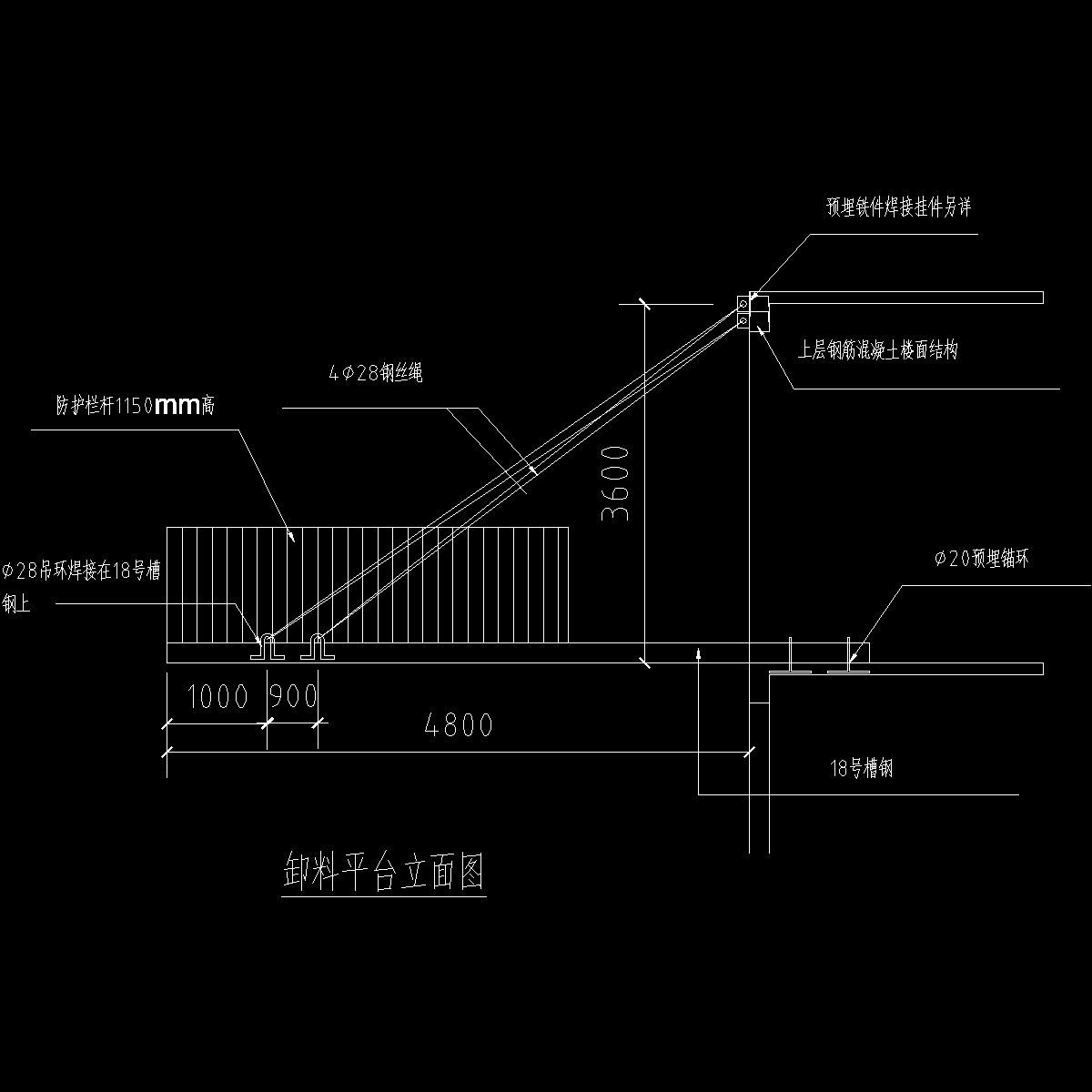

  • 卸料平台立面图第二版.dwg
    卸料平台立面图第二版.dwg

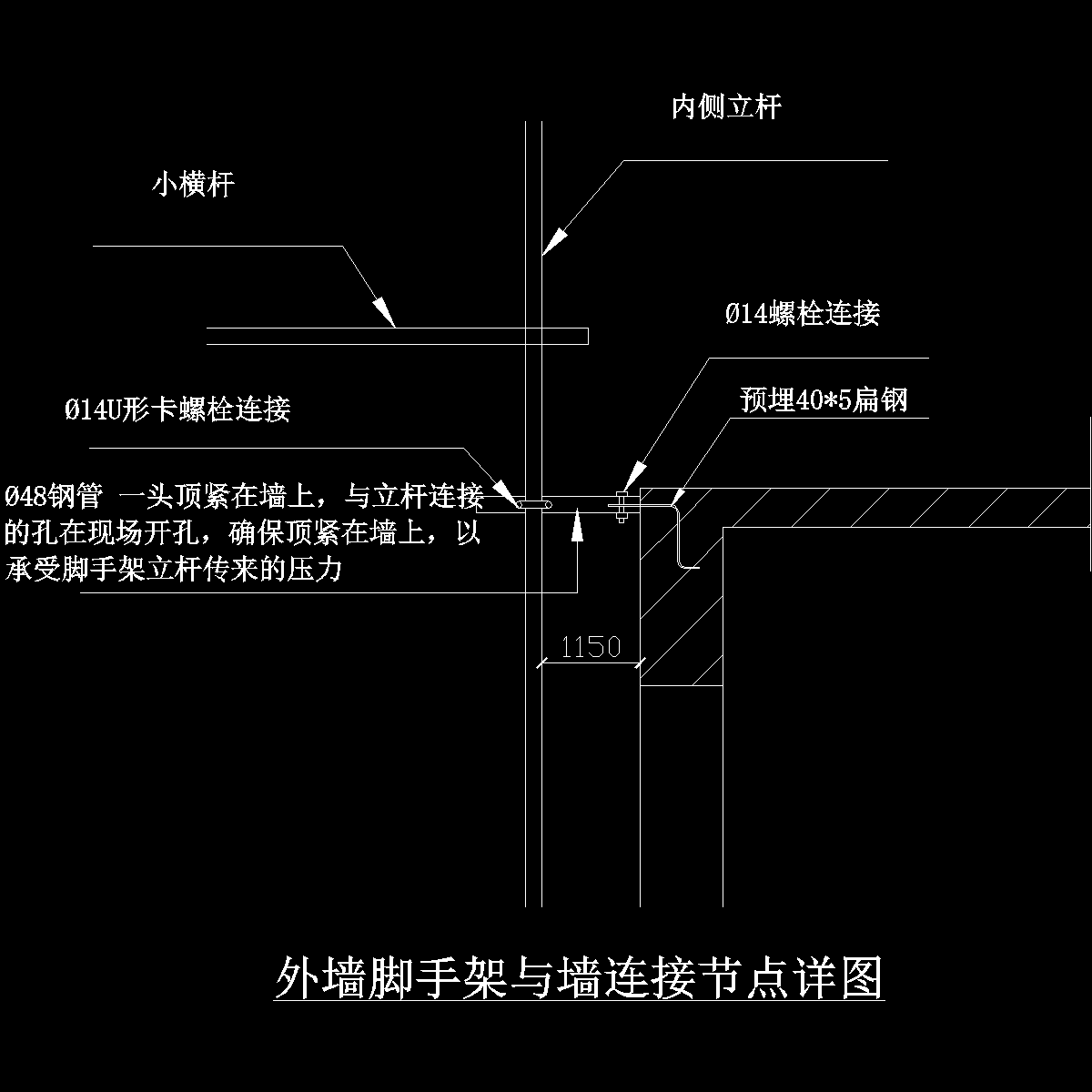

  • 外墙脚手架与墙连接节点详图.dwg
    外墙脚手架与墙连接节点详图.dwg
  • 落地脚手架平面图.dwg
    落地脚手架平面图.dwg
  • 落地脚手架立面图.dwg
    落地脚手架立面图.dwg
  • 悬挑脚手架立面图.dwg
    悬挑脚手架立面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
