斜拉-立体管桁架看台罩棚结构深化设计施工CAD大样图
- 建筑类别：体育
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：轻钢结构,桁架
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.25kN/平方米
- 参考图纸：13张
附件详情
罩棚
结构设计说明
、结构
平面布置图

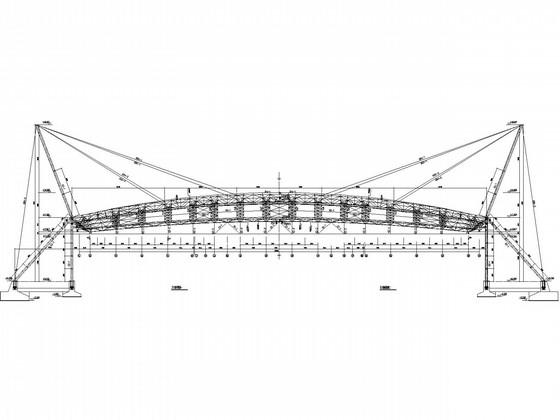

、正立面布置图、ZHJ大样图、檩条布置图、钢柱柱脚节点、GZ钢柱节点、檩条及拉条节点、拉索节点、钢柱与桁架的连接节点共13张图纸。

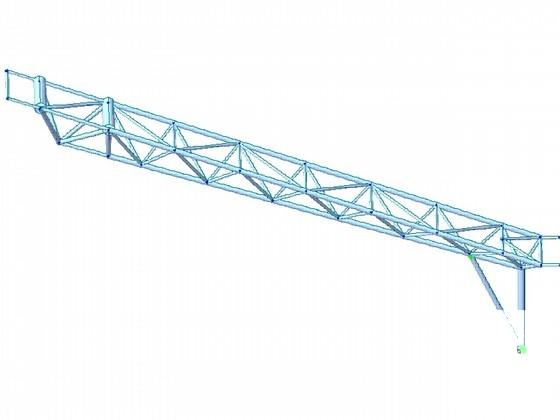

HJ轴侧图
3D视图

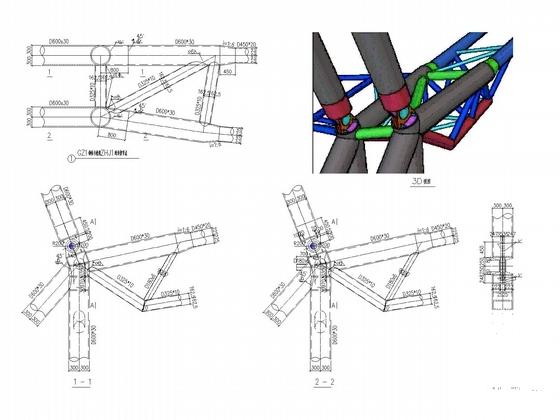

钢柱与桁架的连接节点

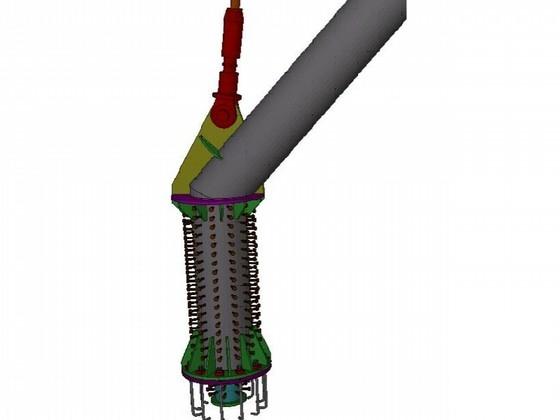

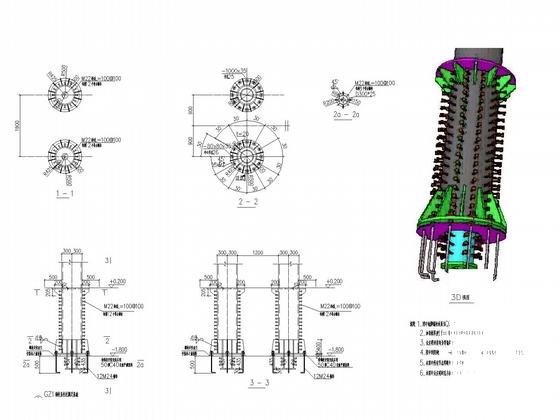

钢柱柱脚节点
M24锚栓详图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
管桁架结构施工 - 1 -
管桁架结构施工 - 2 -
管桁架结构施工 - 3 -
管桁架结构施工 - 4 -
管桁架结构施工 - 5 -
管桁架结构施工 - 6
以上是部分截图，请下载附件后查看完整高清内容
