高层住宅楼项目燃气及管道系统设计施工CAD图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:30层
  • 图纸设计深度:施工图
  • 参考图纸:29张
  • 设计年代:近代
附件详情
一、项目概要:
项目为高层住宅,共计30层..
二、燃气系统:
1. 该资料采用中压进户,分户调压计量。
2.采用嵌入式灶,嵌入式灶的灶台及燃气管穿过的厨柜门应设通风口或百叶窗,通风口或百叶窗的总面积不小于0.03...

图纸共29张。
高层住宅项目燃气及管道系统设计施工图

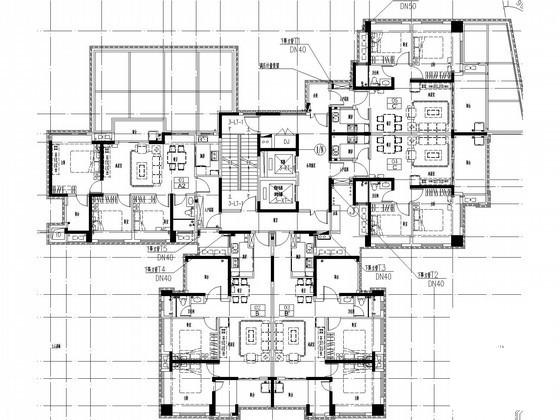

二层燃气管道平面图
复式下层燃气管道平面图

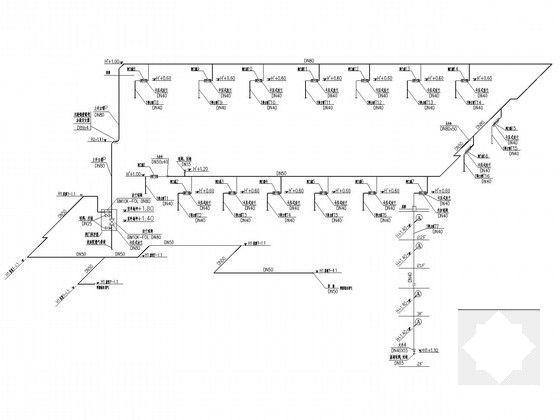

燃气管道系统图

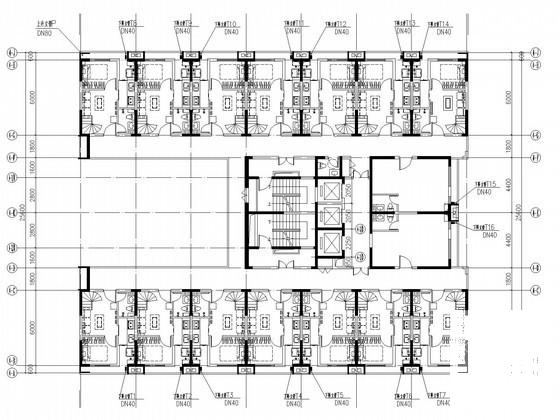

一层燃气管道平面图
