单层钢结构水产加工车间结构设计施工CAD大样图

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:三级
  • 结构最大跨度:16m
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:11张
  • 设计年代:近代

附件详情

该资料包含:结构设计总说明,钢架大样图,结构布置图,檩条布置图,锚栓布置图,基础布置图,基础大样图以及建筑设计说明 ,平面图,立面图,剖面图,屋顶平面图
共11张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

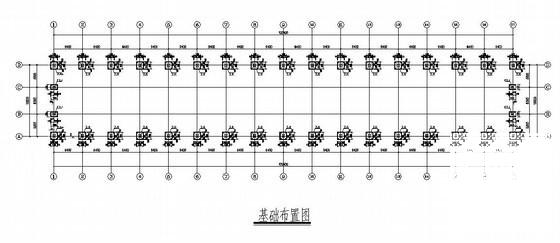

  • 单层钢结构车间 - 1
    单层钢结构车间 - 1

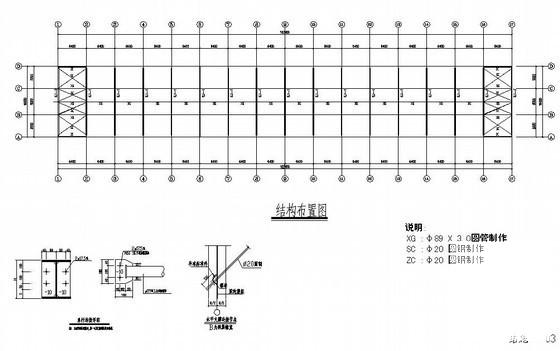

  • 单层钢结构车间 - 2
    单层钢结构车间 - 2

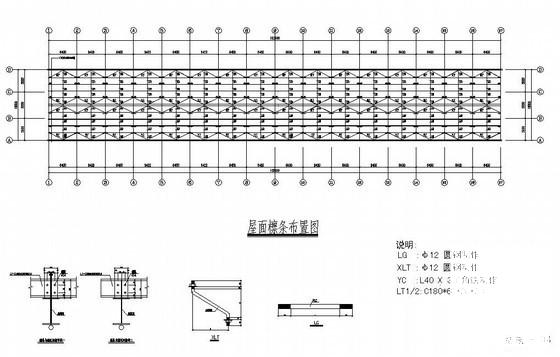

  • 单层钢结构车间 - 3
    单层钢结构车间 - 3

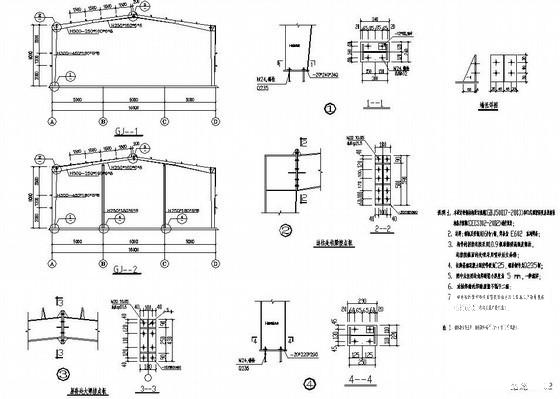

  • 单层钢结构车间 - 4
    单层钢结构车间 - 4
以上是部分截图,请下载附件后查看完整高清内容
