单层物流厂房钢结构施工CAD大样图

  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1(2)层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :混凝土基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 参考图纸:28张

该项目位于位于北京市怀柔区,上部结构体系为单层门式钢架和局部二层。外墙及屋顶采用有檩体系彩色压型钢板;钢柱下为钢筋混凝土独立基础,该项目的结构设计使用年限:主体结构 50年,墙面压型钢板 15年。

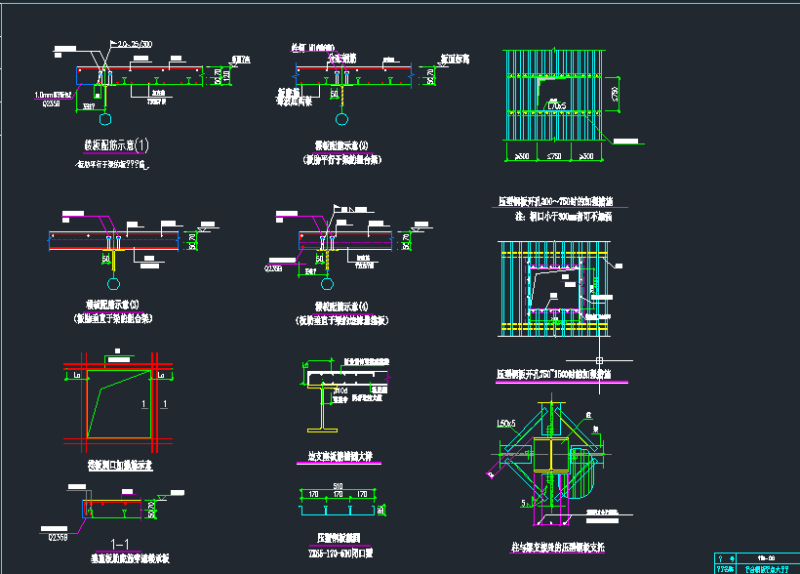

组合楼板节点大样图

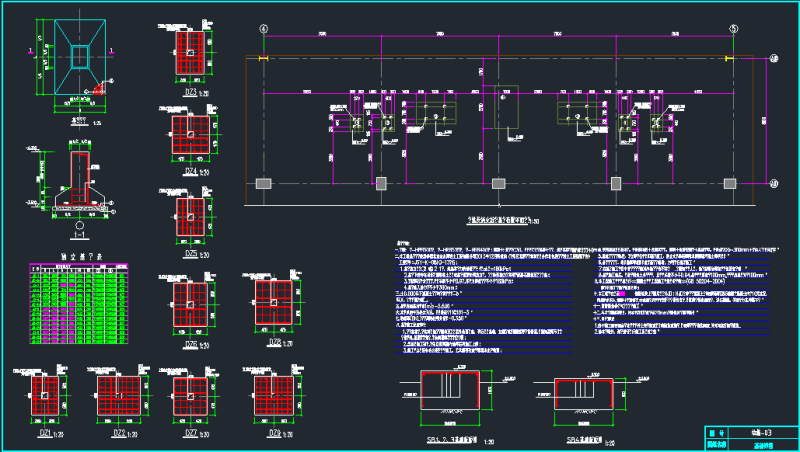

基础详图

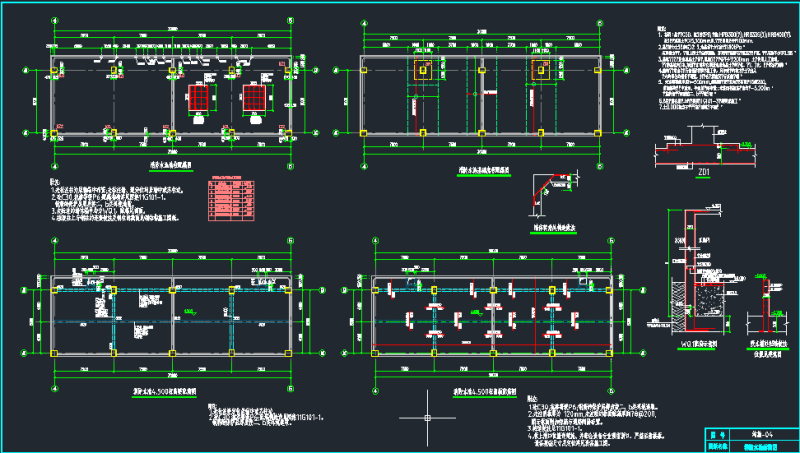

消防水池结构图

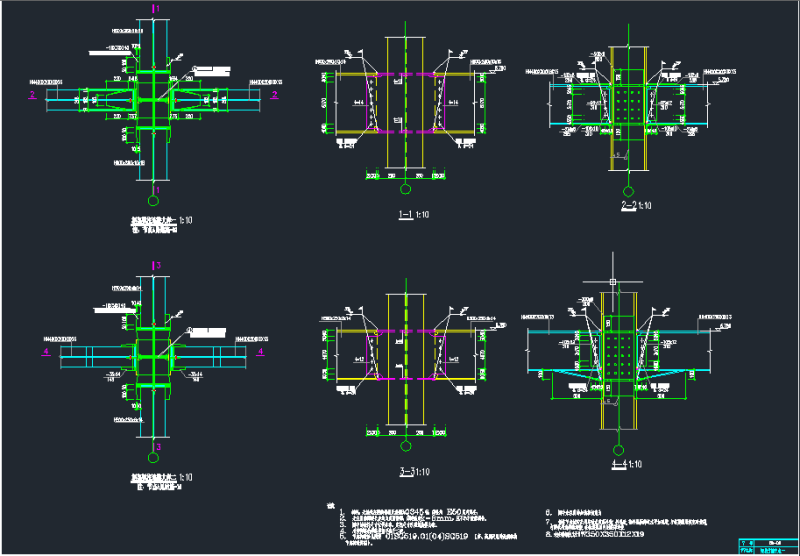

梁柱连接 节点图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 单层厂房钢结构施工 - 1
    单层厂房钢结构施工 - 1
  • 单层厂房钢结构施工 - 2
    单层厂房钢结构施工 - 2
  • 单层厂房钢结构施工 - 3
    单层厂房钢结构施工 - 3
  • 单层厂房钢结构施工 - 4
    单层厂房钢结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
