高速公路单面广告牌结构设计CAD施工图纸(六度抗震)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:8张
  • 设计年代:近代

附件详情

该资料包含:钢结构设计总说明,基础图,锚栓布置图、结构布置图,结构立面图 A-A剖面图,面板结构图, 节点图 ,电气布置图,单面广告牌配电图
共8张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

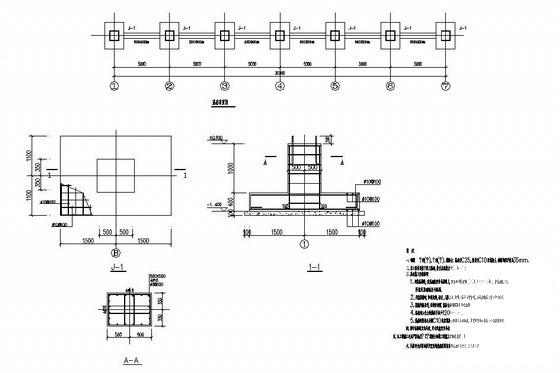

  • 高速公路施工图设计 - 1
    高速公路施工图设计 - 1

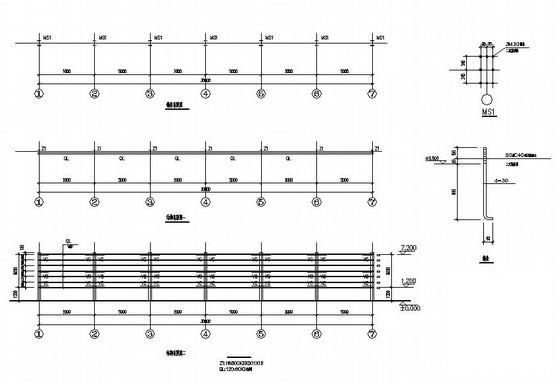

  • 高速公路施工图设计 - 2
    高速公路施工图设计 - 2

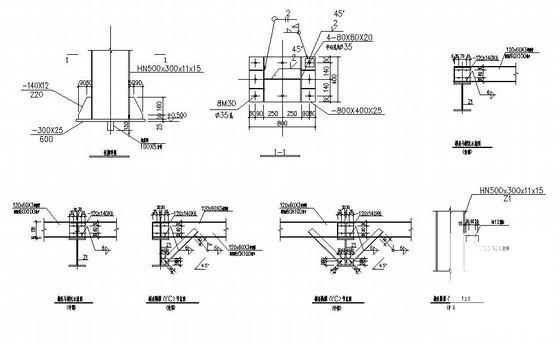

  • 高速公路施工图设计 - 3
    高速公路施工图设计 - 3

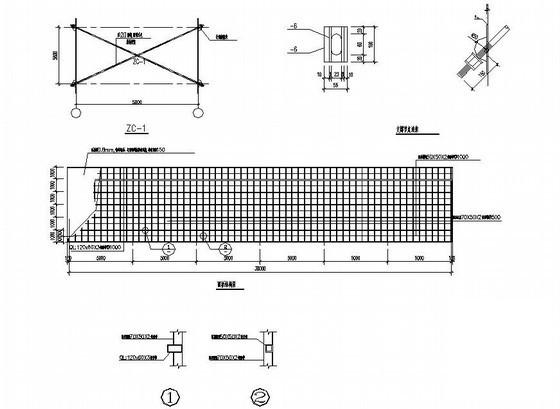

  • 高速公路施工图设计 - 4
    高速公路施工图设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
