煤场皮带走廊改造工程结构设计CAD施工图纸

附件详情

山西某煤场皮带走廊改造工程结构设计图
该资料为：山西某煤场皮带走廊改造工程结构设计图
皮带廊为钢结构,屋面、底板及维护墙体采用75mm厚岩棉夹芯板.转载点卸料点为框架结构,独立基础,加气混凝土砌块围护墙体
该资料包含：

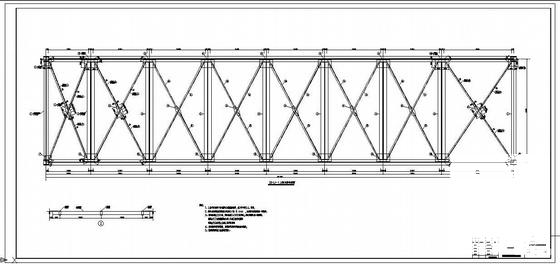

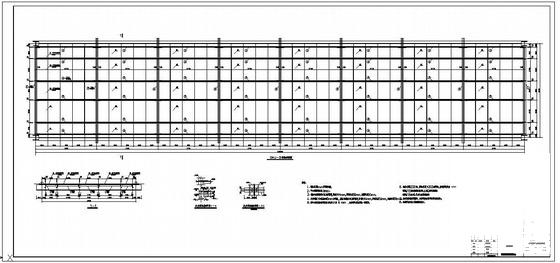

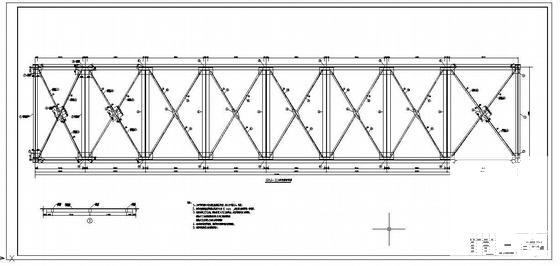

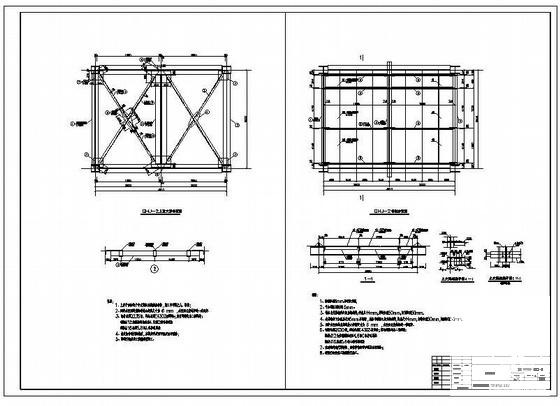

设计总说明、平面图、剖面图、卸料点建筑图、卸料点结构图、支架基础图、支架详图、钢桁架详图、上弦支撑布置图、铺板布置图、支座详图共31张图纸。
