走廊结构施工CAD图纸【独立基础,共2张】

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 参考图纸:2张
  • 设计年代:近代

附件详情

茶廊基础平剖面图、茶廊顶平面图、 节点详图 共两张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

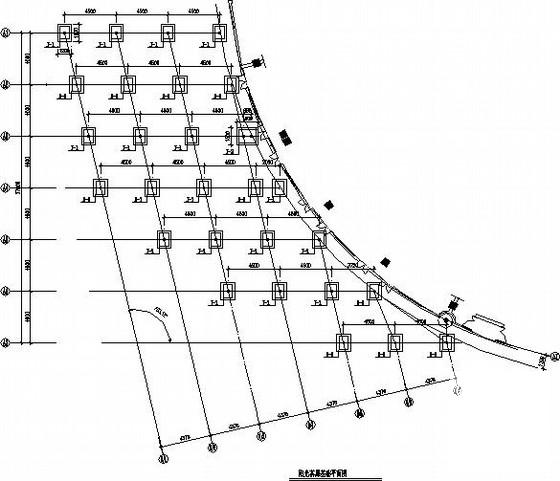

  • 独立基础图纸 - 1
    独立基础图纸 - 1

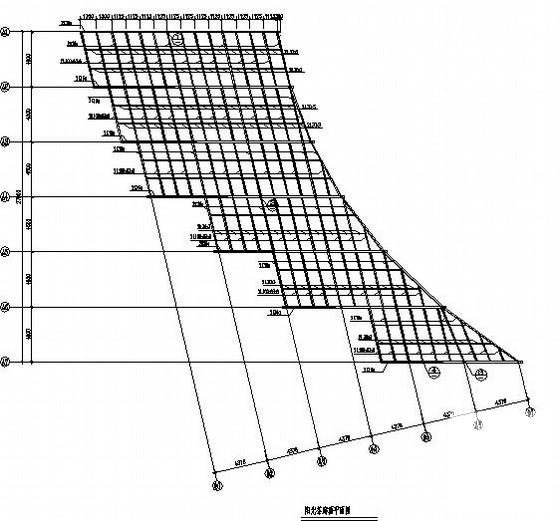

  • 独立基础图纸 - 2
    独立基础图纸 - 2

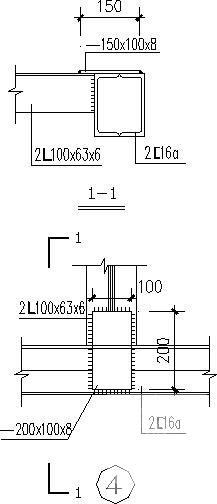

  • 独立基础图纸 - 3
    独立基础图纸 - 3

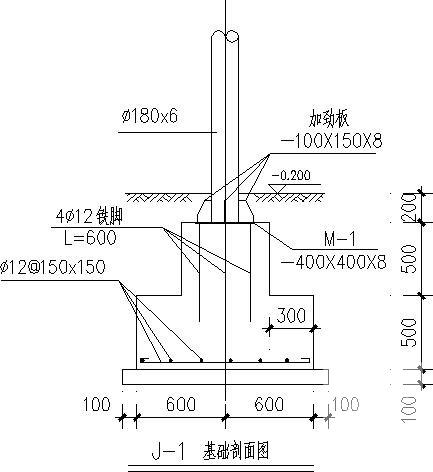

  • 独立基础图纸 - 4
    独立基础图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
