3层坡屋顶办公楼全套建筑结构设计施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :毛石基础,条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 风压:0.60kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

某三层坡屋顶办公楼全套图
该资料包含:
1.建筑图:设计说明、立面图、剖面图、屋顶平面图、各层平面图;
2.结构图:设计说明、基础平面图、结构平面图、屋顶结构平面图、 楼梯详图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

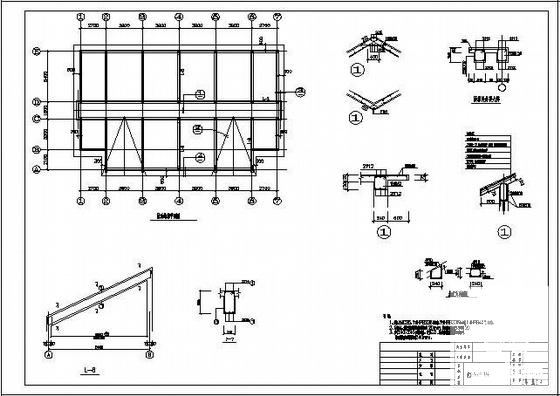

  • 办公楼建筑结构设计 - 1
    办公楼建筑结构设计 - 1

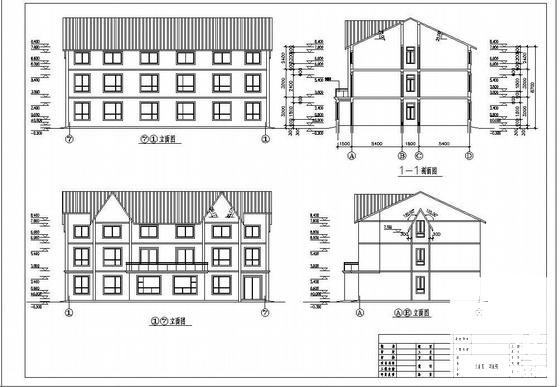

  • 办公楼建筑结构设计 - 2
    办公楼建筑结构设计 - 2

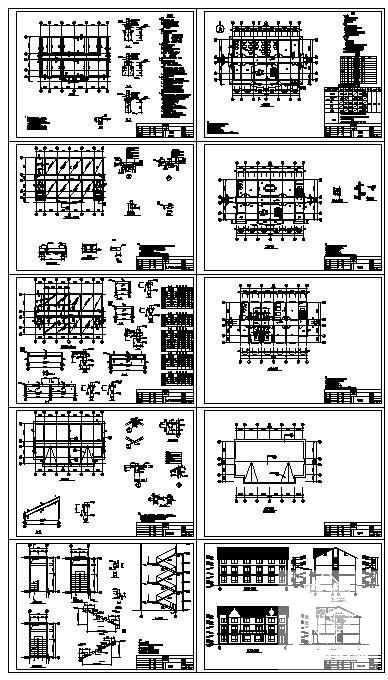

  • 办公楼建筑结构设计 - 3
    办公楼建筑结构设计 - 3
  • 办公楼建筑结构设计 - 4
    办公楼建筑结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
