20米跨单层钢结构汽车4s店结构CAD施工图纸
- 建筑类别：商业
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：20m
- 风压：0.30kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
成套轻型门式刚架钢结构图。
钢
结构设计说明
、混凝土
结构设计说明
、梁及水平支撑平面布置图、屋面檩条
平面布置图
、外围布置图、
节点详图
共15张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

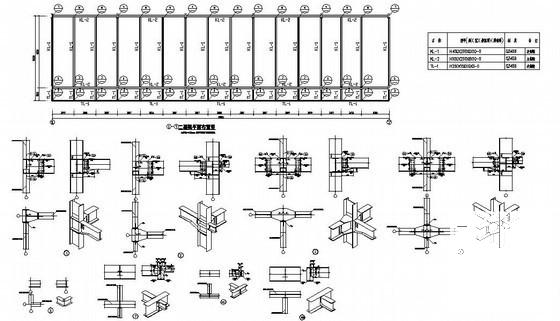

单层钢结构施工图 - 1 -

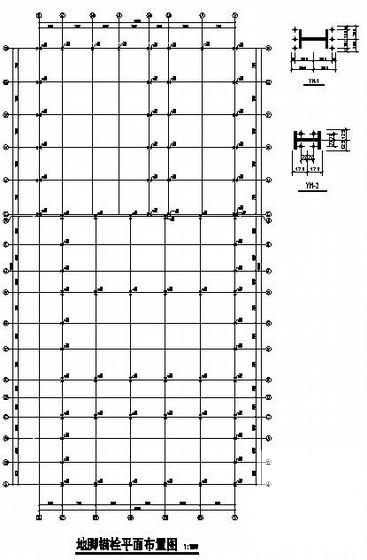

单层钢结构施工图 - 2 -

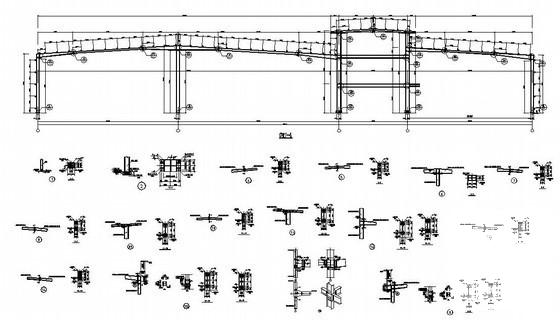

单层钢结构施工图 - 3 -

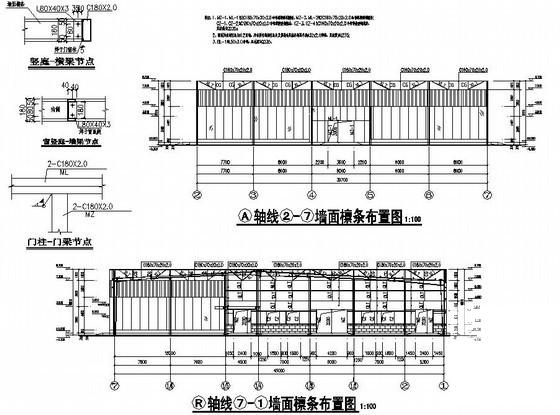

单层钢结构施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
